南京四层25500平米某大型购物中心的空调设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

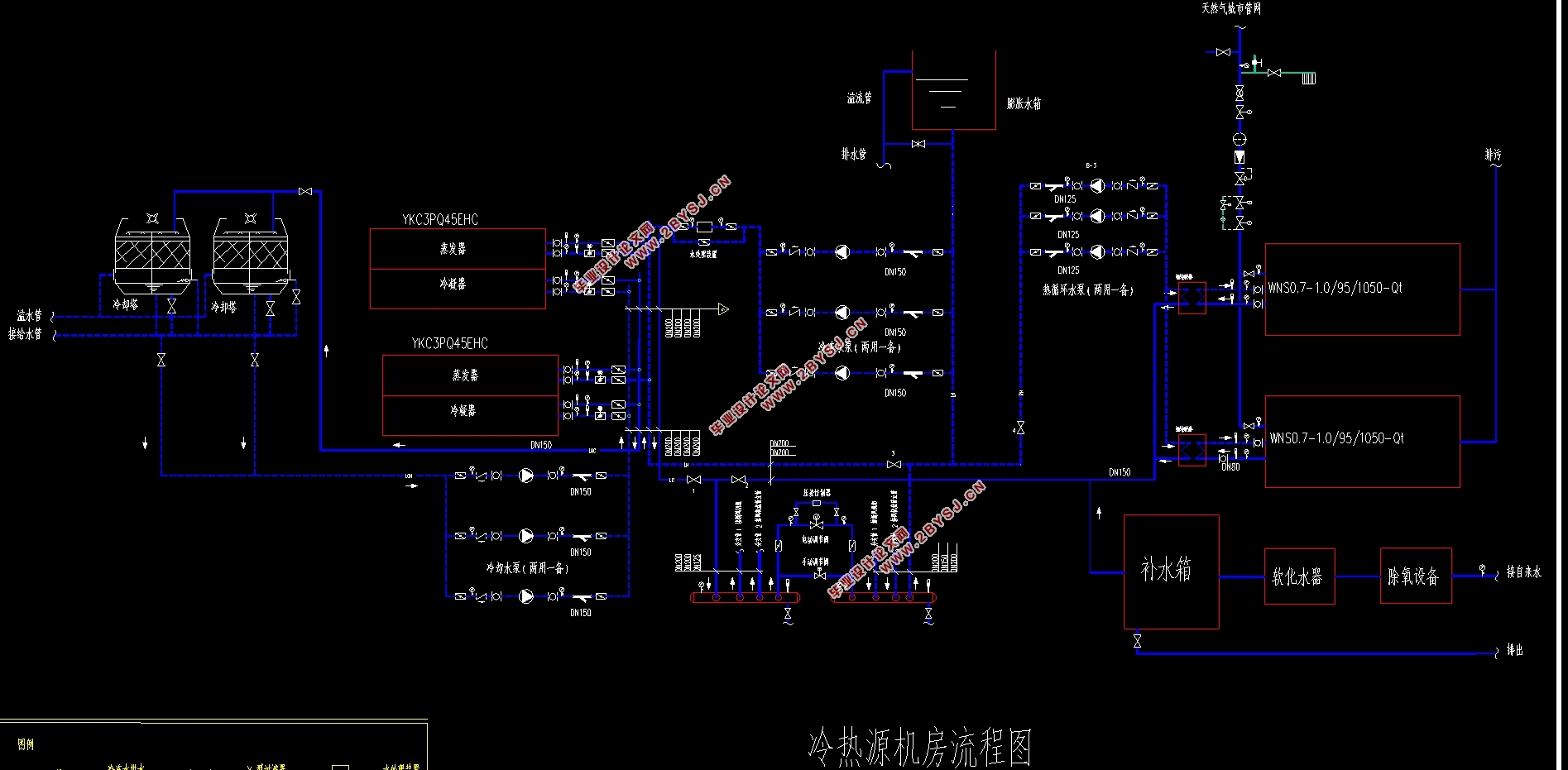

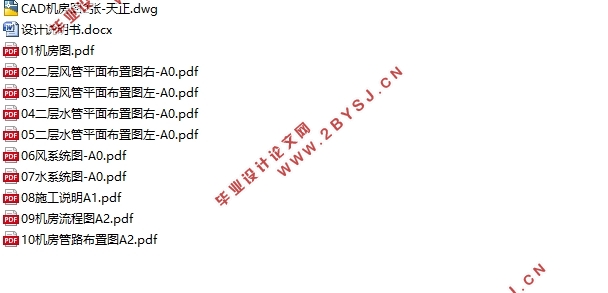

南京四层25500平米某大型购物中心的空调设计(含CAD图)(设计说明书26000字,CAD图2张,PDF图10张)
摘要
本设计位于南京市,整个主楼为大型购物中心,共四层,该设计针对二层,包含超市和分割的商铺,所需设计面积近25516.19 m2,层高为5.4m,需进行制冷机房、空调、通风、消防等设计。
本设计的主要任务依据国家有关规范,建立在设计建筑所处地区的温湿度实际情况及建筑内部实际构造等因素的基础上,安全合理地布置机房设备、布置风管末端及空气处理设备,使用上安全可行的良好空调方案。根据选定国家相关规范及建筑需求,确定风管走向、材料及尺寸,并计算风系统管路沿程及局部损失,本设计选用风机盘管+新风的空调形式,因此也需要确定冷却水、冷冻水及循环热水系统的管材、形式及走向,确定机房面积标高及冷源设备相关参数,计算水系统沿程损失和局部损失,并依照计算结果选取附属设备,采用revit软件建立三维模型,最后绘制施工图纸。
关键词:空气调节 冷热源水系统 设备 施工

Air Conditioning Design ForALarge Shopping Mall In Nanjing ABSTRACT
The design building, which is a large shopping mall, is located in Nanjing.The main building has a total of four floors, andit need to complete the air condition design for the second floor, which includes supermarkets and divided shops, the required design area is nearly 25,516.19 m2, is floor height is 5.4m.The whole design needsto finish the design of  refrigeration room, air conditioning , ventilation, fire protectionandetc.
The main tasks of this design are based on the relevant national regulations, based on the actual temperature and humidity conditions of the area where the building is located and the actual construction of the building. The equipment room, the end of the duct and the air handling equipment are safely and reasonably arranged. A safe and sound air conditioning solution. According to the relevant national standards and construction requirements, determine the wind pipe trend, material and size, and calculate the wind system pipeline along the path and local losses. This design uses fan coil andfresh air air conditioning form, so it is also necessary to determine the cooling water, The pipe, form and direction of the chilled water and circulating hot water system, determine the area elevation of the machine room and the relevant parameters of the cold source equipment, calculate the loss and local loss of the water system, and select the auxiliary equipment according to the calculation result, and finally draw the construction drawings.
Key Word:air conditioning; cold and heat sources; Water system; equipment; construction;

建筑概况
本设计位于南京市,整个主楼为大型购物中心,共四层,该设计针对二层,包含超市和分割的商铺,所需设计面积近25516.19m2,层高为5.4m,需进行制冷机房、空调、通风、消防等设计。
1.2 建筑资料
本建筑建筑面积为25516.19 m2(大于300 m2),故属于甲类公共建筑。与此同时,由于本建筑属于商场建筑,根据文献[1]可知,建筑的空气调节和供暖系统的日运行时间为:8:00~21:00。
根据文献[2]可知,夏热冬冷地区主要房间冬宜采取16~22°C。民用建筑短期逗留区域空气调节室内计算参数与长期停留区域参数选取存在不同,由于本建筑属于商场建筑,人流量大,建筑区域内人群短期逗留,因此参数选取可在长期逗留区域参数基础上适当放低要求,比如温湿度的精度要求选取可以适当降低,避免使用再热进行精度调节造成的能源浪费。因此本建筑在同类型建筑长期逗留区域如办公室建筑夏季空调室内计算温度宜基础上提高2°C,冬季空调室内计算温度则降低2°C,故冬季室内温度选取18°C,相对湿度取55%,风速≤0.2m/s;夏季室内温度选取26°C,相对湿度取55%,风速≤0.25m/s,冬夏季送温差都取8°C。


南京四层25500平米某大型购物中心的空调设计(含CAD图)
南京四层25500平米某大型购物中心的空调设计(含CAD图)
南京四层25500平米某大型购物中心的空调设计(含CAD图)


目录
摘要    I
ABSTRACT    II
第一章工程概况    3
1.1 建筑概况    3
1.2 建筑资料    3
第二章冷负荷计算    4
2.1 冷负荷计算    4
2.2 湿负荷计算    12
2.3 冷负荷计算汇总    12
2.4 湿负荷计算汇总    12
第三章空调系统    13
3.1 方案的选择    13
3.2 空调系统组成    14
3.3空调系统布置原则    14
3.4空调系统设计    15
3.5 气流组织基本要求    20
3.6 风管水力计算    21
3.7空调水路水力计算    24
第四章冷热源    31
4.1冷热源选择    31
4.2 设备布置    32
4.3 制冷机组    34
4.4制冷辅助设备    35
4.4.1冷却塔    35
4.4.2膨胀(定压、补水)装置    36
4.5 燃气热水锅炉    37
4.6制冷系统水力计算    38
4.6.1冷冻水系统    39
4.6.2冷却水系统    40
4.6.3循环水泵及冷却水泵选择    41
4.6.4其他附属设备    44
4.7供热系统    46
4.7.1燃气供应系统    48
4.7.2循环热水水力计算    49
4.7.3 循环水泵的选型    50
4.7.3 锅炉房通风量    51
第五章管道的保温和防腐    53
第六章空调系统的消声与隔振    55
6.1  噪声控制    55
6.1.1噪声控制措施    55
6.2 振动控制    55
6.2.1 振动控制措施    55
第七章致谢    56
参考文献    57
