福州市五层11620平米某图书馆通风空调工程设计(附CAD图)

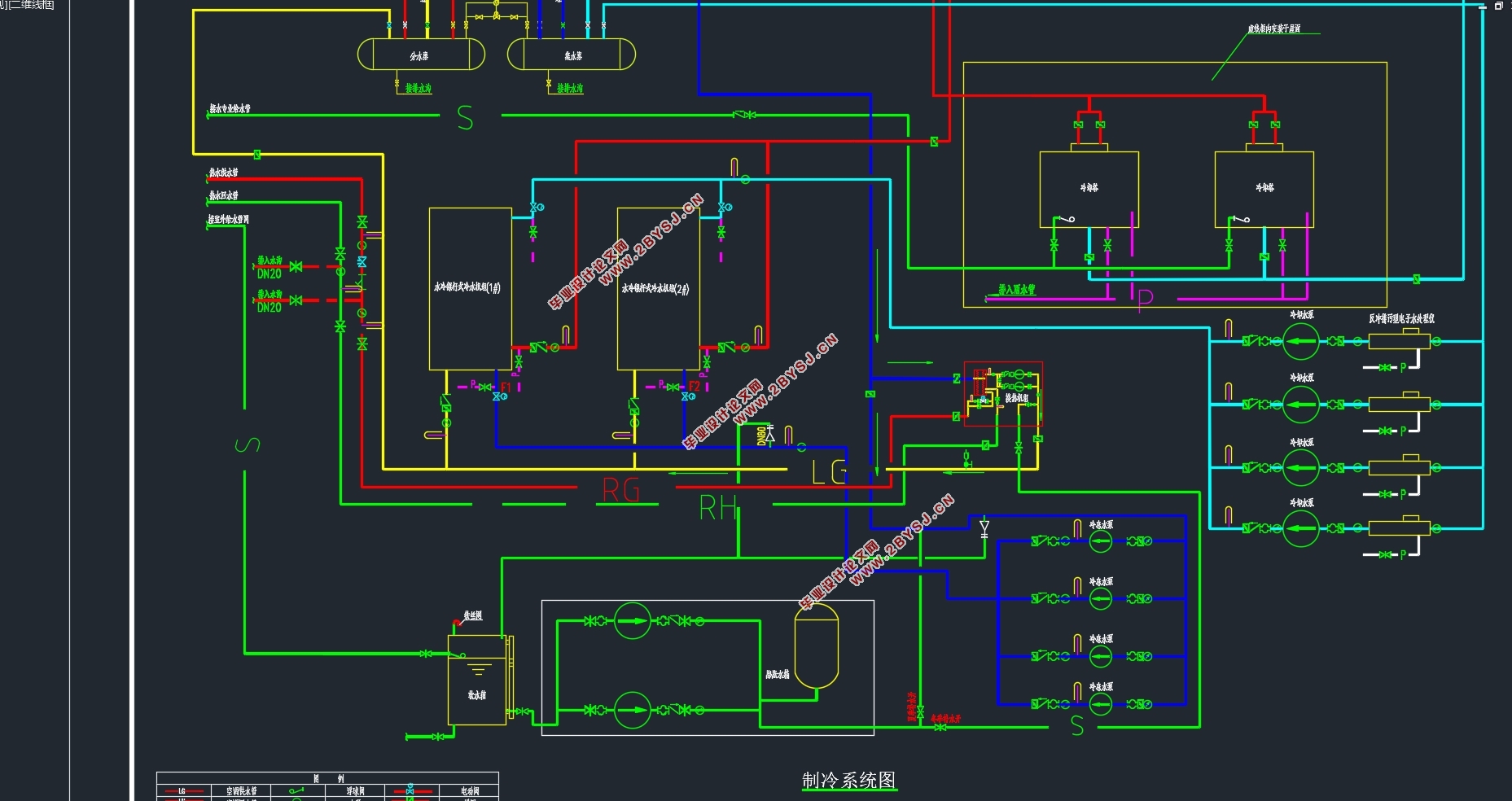

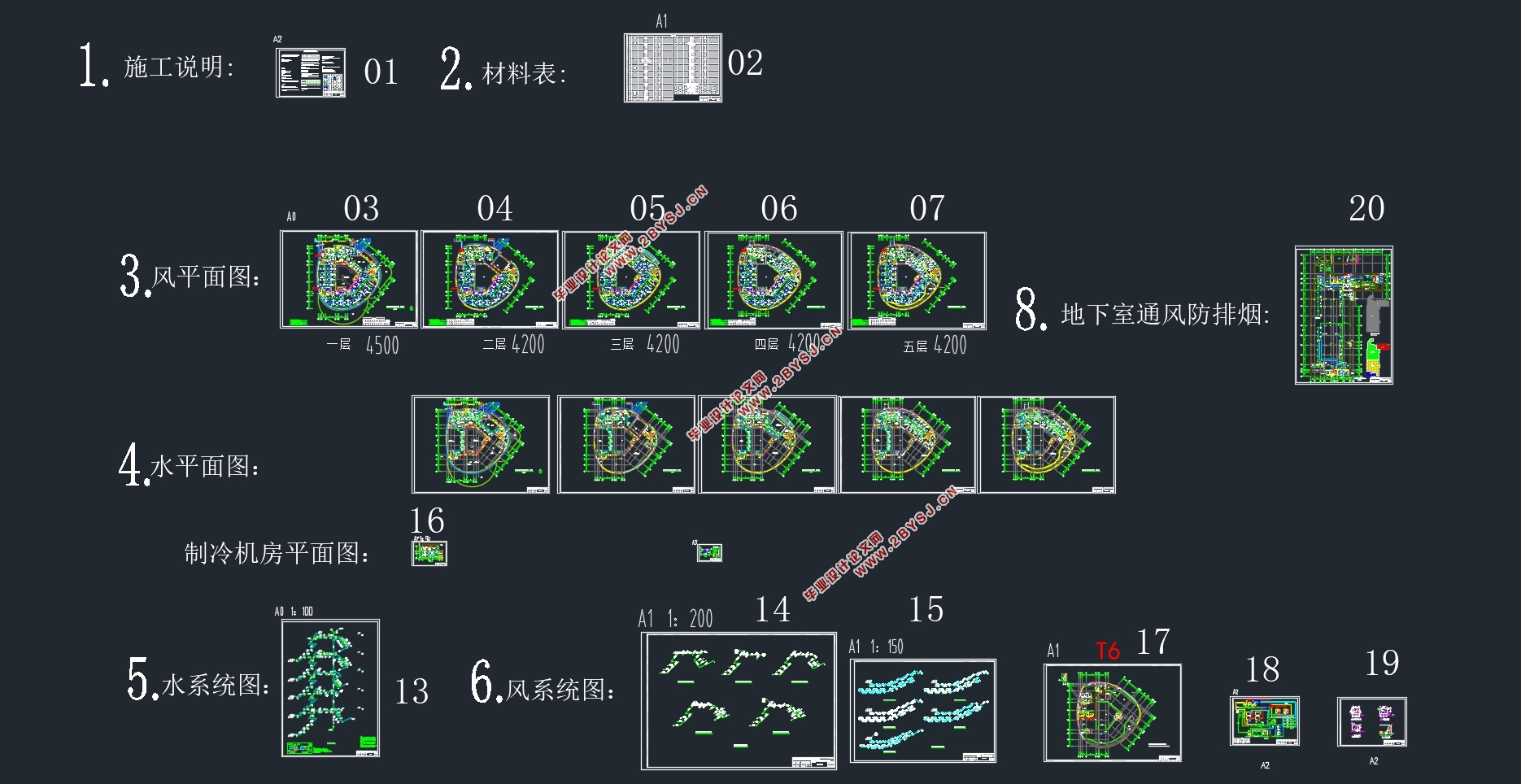

福州市五层11620平米某图书馆通风空调工程设计(附CAD图)(论文计算书21000字,CAD图18张)
摘  要
    本设计为福州市某图书馆通风空调工程设计,该建筑是地下一层、地上五层的图书馆建筑，房间功能包括办公室、会议室、阅览区、借阅区、机房等。地上建筑高度为17.1米，总建筑面积为11620.35平方米左右，空调面积约为6920平方米。空调系统总冷负荷为948.87KW，总热负荷为181.28KW，考虑系统冷负荷的大小及各冷热源方案的比较，本次设计采用水冷满液式螺水杆式冷水机组加热交换器的方案，制冷机房设于地下一层。
本次暖通空调设计的内容包括含集中空调系统、半集中空调系统的设计。根据房间功能及特点，此次设计在一层特殊用户借阅区,二层文学艺术借阅区和多媒体阅览区,三层社会科学借阅区和多媒体阅览区,四层自然科学借阅区和多媒体阅览区,五层参考研究阅览区和专家研究室采用全空气一次回风系统，而对于小型房间和区域等采用风机盘管加独立新风系统。
该设计详细介绍了系统方案的确定、冷负荷的计算、气流组织的校核、设备的选型、风系统水系统的水力计算以及制冷机房的设计和布置等，最后还对管道的保温、消声减振、防腐作了简明的介绍。
关键词：建筑负荷  冷热源  风机盘管加独立新风系统  全空气系统

Abstract
   The design of ventilation and air conditioning engineering design for a library in Fuzhou,The building is a layer of underground, floor five floor library building.Room functions include office, conference room, reading area, reading area, room and so on.The height of the floor is 17.1 meters, The construction area of 11620.35 square meters. air conditioning area of about 6920 square meters.The total cooling load of air conditioning system is 948.87KW,the total heat load is 181.28KW,taking into account the size of the cooling load of the system and the comparison of different cold and heat sources,this design uses Scheme of heat exchanger of water cooled full hydraulic screw rod type water chiller, the refrigeration room is located on the ground floor.
The HVAC design content includes design of centralized air conditioning system and semi central air conditioning system.According to the function and characteristics of the room,In a layer of special users borrow area, second layer of literature and art to borrow area and multimedia reading area, three layers of social sciences to borrow area and multimedia reading area, four layers of natural science to borrow area and multimedia reading area, five layer reference research reading area and experts to study room uses primary return air system,for small rooms and areas, use fan coil unit plus independent fresh air system.
The design details the determination of the system plan, the calculation of the cooling load, the check of the air flow organization, the selection of equipment, the hydraulic calculation of the water system of the air system and the design and arrangement of the refrigeration room.
at last, the heat preservation, noise reduction and vibration reduction and corrosion protection are introduced.
Key words: building load  cold and heat source  fan-coil unit and new wind system all-air system.
设计概况
本设计为福州市某图书馆通风空调工程设计,该建筑是地下一层、地上五层的图书馆建筑，房间功能包括办公室、会议室、阅览区、借阅区、机房等。地上建筑高度为17.1米，总建筑面积为11620.35平方米左右，空调面积约为6920平方米。空调系统总冷负荷为948.87KW，总热负荷为181.28KW，考虑系统冷负荷的大小及各冷热源方案的比较，本次设计采用水冷满液式螺水杆式冷水机组，制冷机房设于地下一层。
本次暖通空调设计的内容包括含集中空调系统、地下车库系统空调冷却水系统的设计。根据房间功能及特点，此次设计在一层特殊用户借阅区,二层文学艺术借阅区和多媒体阅览区,三层社会科学借阅区和多媒体阅览区,四层自然科学借阅区和多媒体阅览区,五层参考研究阅览区和专家研究室采用全空气一次回风系统，而对于小型房间和区域等采用风机盘管加独立新风系统。
1.1建筑概况
本建筑位于位福州市，为地下一层、地上五层的图书馆建筑。地上建筑高度17.1米，总建筑面积为：11620.35平方米左右，空调面积约为6920平方米。一层～五层有大堂、书库、借阅区、阅览区、阅览室、展厅，自修室、资料室、档案室、机房,值班室.
1.2 设计参数
1.2.1 室外设计参数
表1-1 空调室外计算参数表
夏季空调室外设计参数    冬季室外设计参数
空调室外设计干球温度    35.9℃    空调室外设计干球温度    4.4℃
空调室外设计湿球温度    28℃    空调室外设计相对湿度    74%
通风室外设计干球温度    33.1℃    通风室外设计干球温度    10.9℃
夏季室外平均风速    3m/s    冬季室外平均风速    2.4m/s
夏季大气压力    99660 Pa    冬季大气压力    101290 Pa


目录
摘要    І
ABSTRACT    II
第一章 设计概况    1
1.1建筑概况    1
1.2 设计参数    1
1.2.1 室外设计参数    1
1.2.2室内设计参数    1
1.3建筑参数    2
第二章 负荷计算    3
2.1冷负荷计算    3
2.1.1 冷负荷计算方法    3
2.1.2 冷负荷计算举例    4
2.1.3房间冷负荷汇总    6
2.2热负荷计算    9
2.2.1热负荷计算方法    9
2.2.2热负荷汇总    9
2.3湿负荷计算    11
2.3.1 湿负荷的计算方法    11
2.3.2  湿负荷汇总    11
2.4热湿比计算    13
第三章 空调系统的选择与新风量的确定    16
3.1 空调系统的选择    16
3.2 空调系统的划分    16
3.3新风量的确定    18
3.3.1根据卫生要求计算    18
3.3.2根据人均最少新风量和满足房间正压要求计算    18
第四章 送风量的计算及设备选型    21
4.1全空气系统风量的计算    21
4.2 新风加风机盘管系统风量的计算    21
4.3 设备的选型    24
4.3.1一次回风系统空气处理机组设备选型    24
4.3.2新风机组选型    25
4.3.3风机盘管的选型    25
第五章 风系统的计算    27
5.1 气流组织的选择与计算    27
5.1.1 气流组织的选择    27
5.1.2 气流组织的计算    28
5.2 空调风系统的计算    29
5.2.1 全空气系统风管的水力计算    29
5.2.2 新风系统风管的水力计算    45
5.3通风系统的计算    52
5.3.1 排风量的确定    52
5.3.2排烟量的确定    52
5.3.3送风量的确定    52
5.3.4气流组织的分布    52
5.3.5气流组织的分布风口尺寸及数量的计算    53
5.3.6排烟排风管道水力计算    53
5.3.7送风管道水力计算    54
第六章 冷热源方案的确定    56
6.1常见冷热源的分析    56
6.1.1冰蓄冷装置    56
6.1.2热泵装置    56
6.1.3冷水机组    56
6.2冷热源的确定    56
第七章 冷水机组的选择    58
7.1 冷水机组的选型    58
7.2制冷工况的确定    58
7.2.1制冷系统蒸发温度、冷凝温度的确定：    58
7.2.2制冷系统过冷度和过热度的确定：    58
第八章 水系统的确定    59
8.1 冷冻水系统的确定    59
8.1.1 开/闭式循环系统的确定    59
8.1.2 管制的确定    59
8.1.3 定/变流量、一/二次泵的确定    59
8.1.4 同程式/异程式的确定    59
8.2冷却水系统的确定    59
8.3 水系统设备的选型    59
8.3.1 冷却塔的选择    59
8.3.2冷冻水泵的选择：    60
8.3.3冷却水泵的选择    61
8.3.4膨胀水箱的选择    62
8.3.6水过滤器的选择    62
8.3.8补给水的计算    62
8.4 系统的水力计算    63
8.4.1冷冻水泵进出水管的水力计算    63
8.4.3 冷冻水环路的水力计算    63
第九章 空调系统的防腐、保温、消声、减振    71
9.1空调系统的防腐    71
9.2空调系统的保温    72
9.2.1 保温的类型    72
9.2.2 保温的目的    72
9.2.3 空调系统使用的保温材料    72
9.3 空调系统的消声    72
9.4 空调装置的减振    72
参考文献    73
