三层28000平米南京青少年科技活动中心空调工程设计(附CAD图)

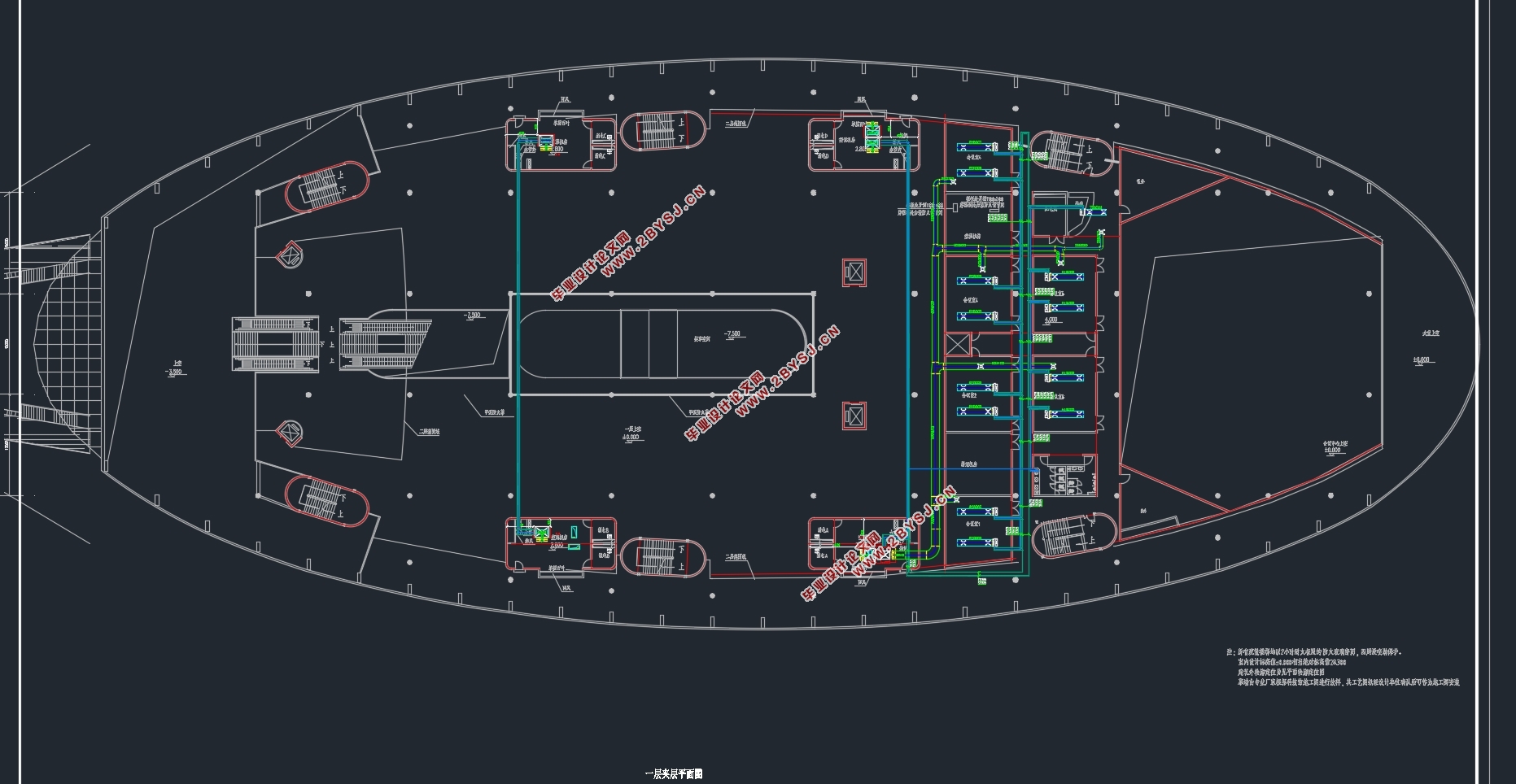

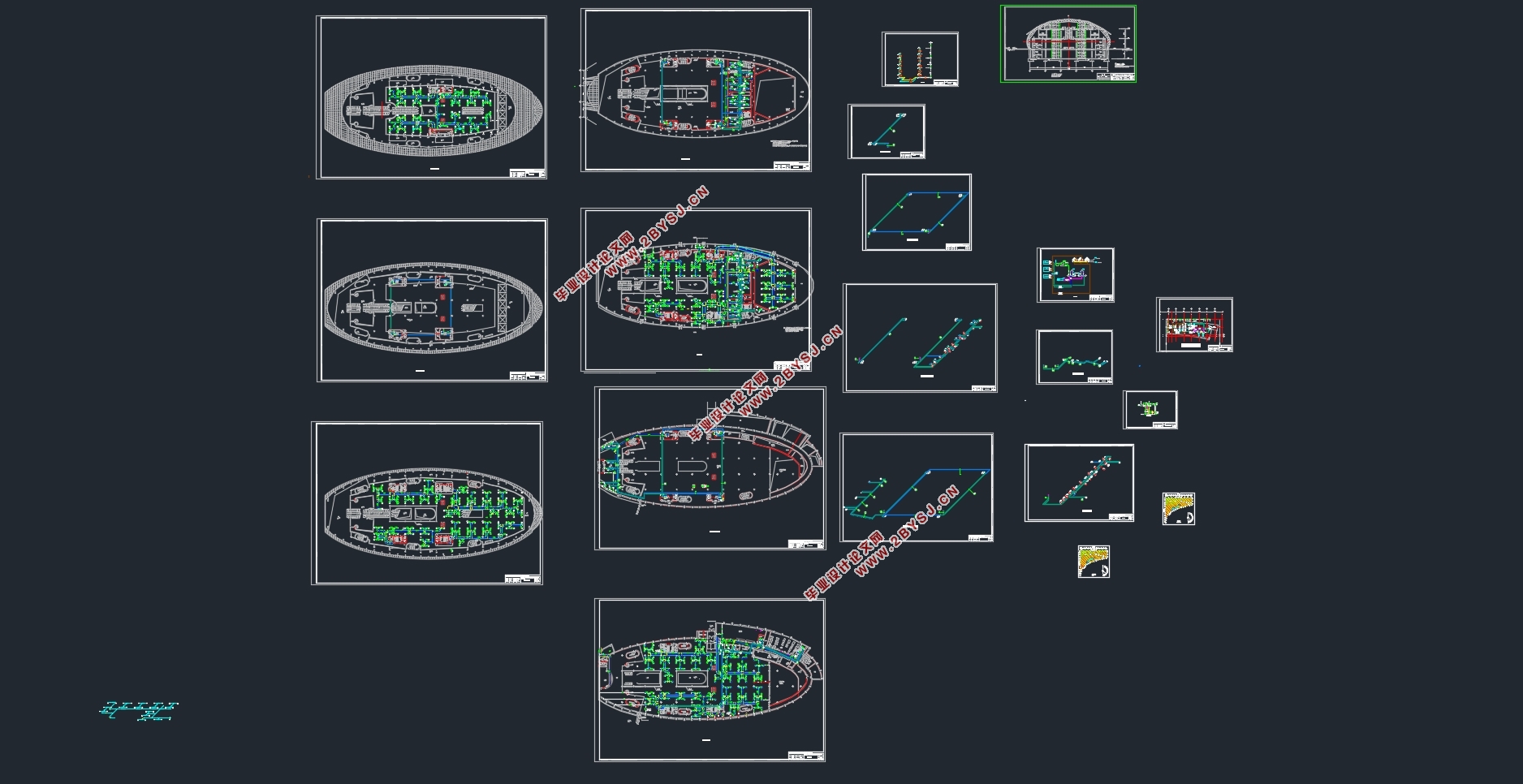

三层28000平米南京青少年科技活动中心空调工程设计(附CAD图)(任务书,开题报告,论文计算书19000字,CAD图20张)
摘要
本工程位于南京市，南京青少年科技活动中心工程，总建筑面积约为28000平方米。建筑高度23.7米。地下一层，地上三层。该建筑主要是实现展厅的功能，同时有大会议室、餐厅和办公室。制冷机房设在地下一层。
本设计将为该建筑提供一套舒适性空调系统。科技馆的展厅、大型会议室、采用全空气系统，其余房间采用风机盘管加新风的半集中式系统，新风采用集中处理，地下室和一层都设一个新风机房。水系统采用闭式同程式系统，冷热源选择风冷热泵，设置在地下室机房，夏天可以提供冷水，冬天可以提供热水。冷冻水泵和冷却水泵均选择三台台，两用一备，水泵并联运行。冷却塔选择交流式，设置在科技馆楼顶。
关键词：全空气系统  风机盘管加新风系统  风冷热泵
Nanjing youth science and technology activity center
In this paper
This project is located in nanjing, nanjing youth activity center project of science and technology, with a total construction area of about 28000 square meters. Building height 23.7 meters. A layer underground, three layers. The building is mainly realize the function of the exhibition hall, at the same time have a big conference room, restaurants and offices. Cooling machine is located in the underground.
This design will provide the building with a comfort air conditioning system. Of science and technology museum exhibition hall, large conference room, the full air system, the rest of the rooms adopt fan-coil unit plus fresh air semi-central system, centralized air processing, set both the basement and a layer of fresh air to a room. Water system adopts the closed system with a program, air-cooled heat pump hot and cold source choice, set up in the basement room, can provide the cold water in summer, winter can provide hot water. Chilled water pumps and cooling water pump all choose three table, and a case, the pump parallel operation. Choose ac type cooling tower, set at the top of the science and technology museum.
Keywords: all air system Fan coil plus fresh air system Air-cooled heat pump
1.1建筑概况
南京青少年科技活动中心工程，总建筑面积约为28000平方米。建筑高度23.7米。地下一层，地上三层。该建筑主要是实现展厅的功能，同时有大会议室、餐厅和办公室。制冷机房设在地下一层。
1.2设计参数
1.2.1围护结构传热参数选取
南京青少年活动中心的侧墙为玻璃幕墙，其传热系数K值为2.0W/(m2•k);屋顶为带天窗的金属屋顶，其金属的传热系数K值为0.7W/(m2•k)，玻璃天窗为普通的单层透明玻璃其的传热系数K值为5.9W/(m2•k)。内门的高度2m，外门的高为2.8m，其为双层有色玻璃铝合金窗。
查空调节（第四版）楼板K值为1.88，内墙混凝土多孔砖200mm，内外水泥砂浆K值为1.66。
1.2.2照明功率
查《实用供热空调设计手册》（下册）表20.9.4可得活动中心展厅建筑照明功率密度值为16W/m2 。会议室等其他房间照明功率密度值为11W/m2 。
1.2.3设备功率
查《实用供热空调设计手册》（下册）表20.9.3可得出展厅建筑设备功率密度值为5W/m2。办公室等房间建筑设备功率密度值为20W/m2。
1.2.4人员密度
查《实用供热空调设计手册》（下册）表19.3-6得办公室、会议室人均占有的建筑面积为2.5m2/P。展厅群集系数为0.92。
1.2.5空调使用时间
活动中心开放时间：9:00～20:00
1.2.6室内空气设计参数
夏季空调温度：34℃  夏季空调室外计算湿球温度：28.2℃  冬季空调温度：-4℃；
