沈阳某大学附属医院暖通空调工程系统设计(附CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

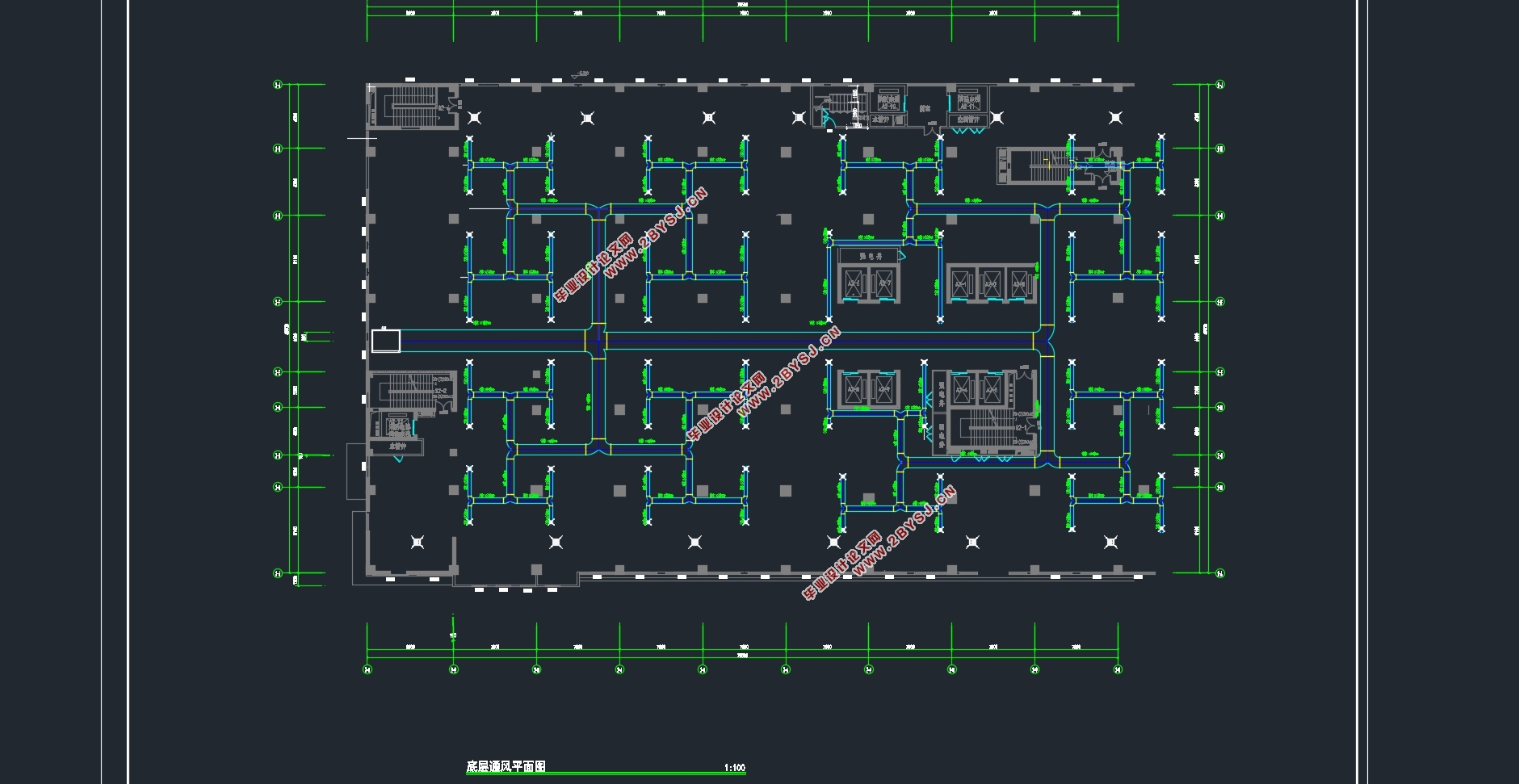

沈阳某大学附属医院暖通空调工程系统设计(附CAD图)(论文计算书13000字,CAD图18张)
 设计概况
1.1建筑概况:沈阳建筑大学附属学府医院洁净系统工程设计,是在原平面的基础上根据甲方的要求,并结合相关净化设计依据及医疗工艺要求,进行净化工艺性空调系统设计。
1.2设计内容,为地下车库通风和机房布置,地面345层局部区域的夏季制冷空调系统。
本设计3,4,5层使用风机盘管加新风系统,3层区域面积1970㎡,4层区域面积462㎡
5层区域面积726㎡,制冷面积3层1538㎡,4层401㎡,5层650㎡
气象资料
沈阳室外计算参数:  北纬41°46′,东经123°26′ ,海拔41.6m;
大气压力:夏季99.86kPa,冬季:102.04 kPa;
沈阳室外计算参数:  北纬41°46′,东经123°
室外计算干球温度:冬季室外计算干球温度     -22℃
夏季室外计算干球温度     31.4℃;
夏季日平均干球温度       27.2℃;
夏季空调室外计算湿球温度 25.4℃;
室外计算相对湿度:最冷月平均64%;    最热月平均78%;  最热月14时平均64%
室外风速:冬季平均3.1m/s;
夏季平均2.9m/s;
最多风向及其频率:冬季 N;13%          夏季  S;17% 全年 S;12% 冬季日照率  58%;
室内设计参数
1.3设计参数
 室外设计参数
表1-1 空调室外计算参数表
夏季空调室外设计参数
空调室外设计干球温度    31.4℃
空调室外设计湿球温度    25.4℃
通风室外设计干球温度    31.4℃
夏季室外平均风速    2.9m/s
夏季大气压力    99.86kPa

室内设计参数   夏季设计温度26℃   相对湿度60%
新风量30(m/h.人)风速小于0.3m/s


沈阳某大学附属医院暖通空调工程系统设计(附CAD图)
沈阳某大学附属医院暖通空调工程系统设计(附CAD图)
沈阳某大学附属医院暖通空调工程系统设计(附CAD图)
沈阳某大学附属医院暖通空调工程系统设计(附CAD图)



目录
前言    2
第一章 设计概况    3
1.1建筑概况    3
1.2设计内容    3
1.3设计参数    3
第二章  空调系统的选择    5
2.1 空调系统的选择    5
第三章 空调设计计算说明    6
3.1冷负荷计算    6
3.1.1 冷负荷计算方法    6
3.1.2 冷负荷计算举例    8
第四章 水力计算及设备选型    20
4.1.1风管布置的原则:    20
4.1.2   假定流速法计算风管水力计算    20
第五章 通风设计    27
第六章  设备选择    28
6.1新风机选择    28
6.1.2风机盘管型号    29
6.1.3冷水机组的选择    29
6.2 其他设备    31
6.2.1冷却塔的选择    31
6.2.2冷冻水泵的选择:    32
6.2.3冷却水泵的选择    33
6.2.4膨胀水箱的选择    34
6.2.5水过滤器的选择    35
七、 消声与减振    36
7.1  消声设计做法    36
7.2空调系统设备的噪声控制:    38
7.2.1.噪声的来源    38
7.2.2房间内某点的声压级    39
7.2.3.消声措施    40
7.3系统设计中消声注意事项    40
7.4空调系统的减振设计做法    41
7.4.1.空调系统减振成因    41
7.4.2.隔振措施    42
八  绝热、防腐及保温    43
8.1空调水系统    43
8.2空调风管系统    43
九参考文献    48
