三十层沈阳新世界商住楼建筑给排水工程设计(附CAD施工图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

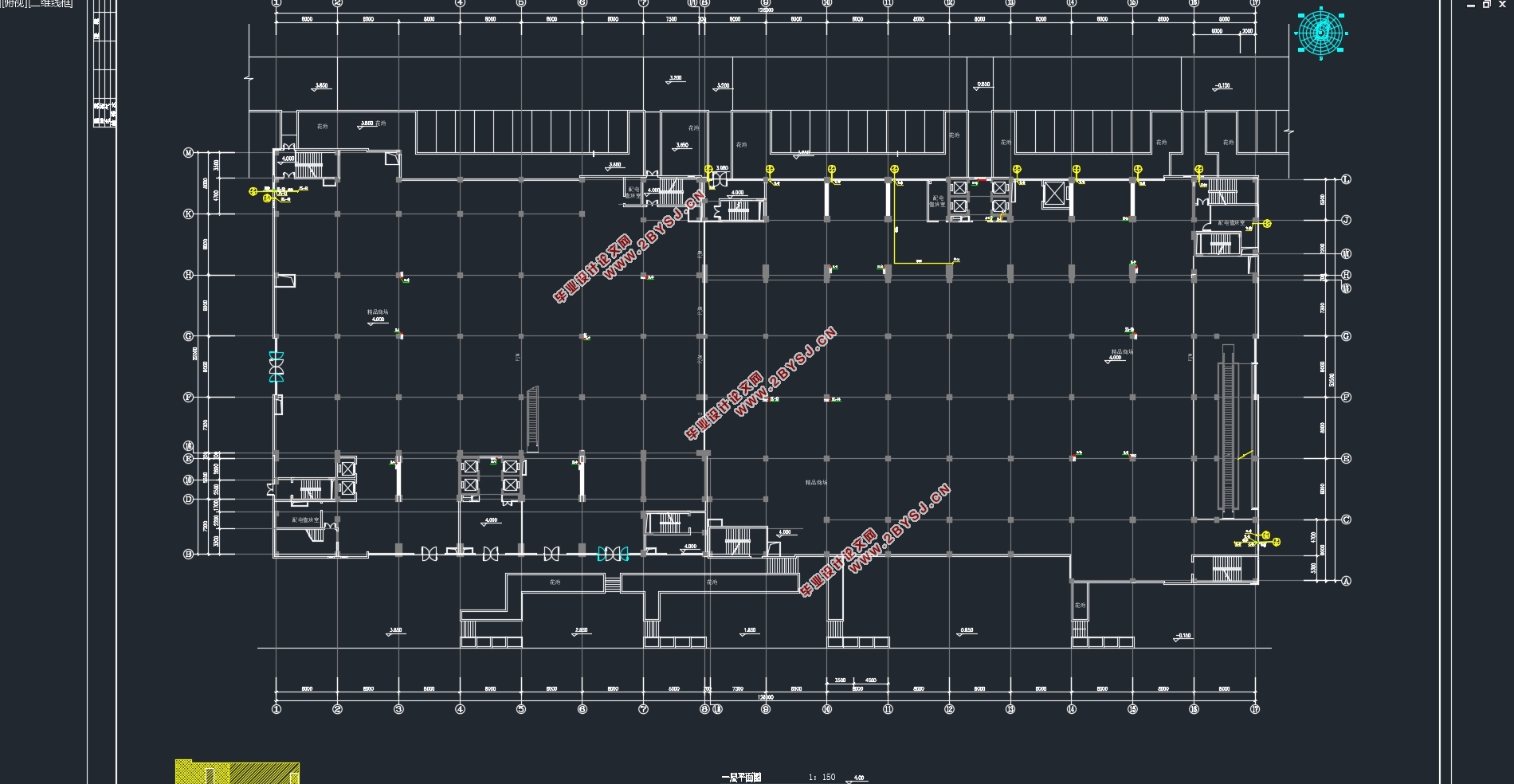

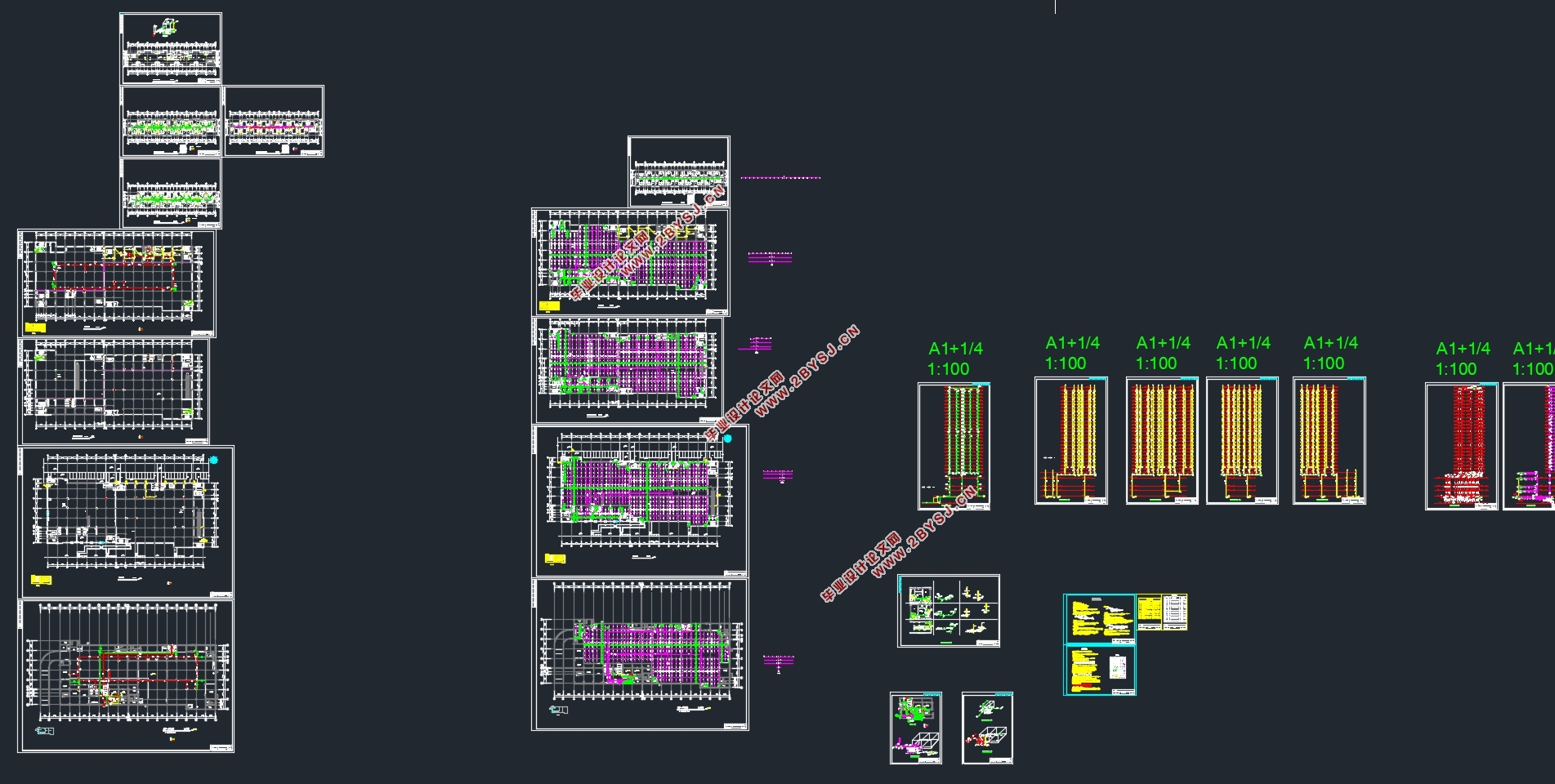

三十层沈阳新世界商住楼建筑给排水工程设计(附CAD施工图)(任务书,开题报告,论文说明书19000字,CAD图纸16张)
摘要
在综合考虑分析的基础上,完成了沈阳新世界13号楼建筑内部生活给水系统、建筑内部排水系统、建筑内部消防系统(消火栓给水系统及自动喷水灭火系统)的设计。
给水系统采用分区供水,低区一到四层,由市政管网直接供水;低区五到十六层,高区十七到二十九层,采用变频泵分区串联加压供水。
排水系统采用污、废水合流制,排水立管设置专用通气立管,污水直接排向市政污水管网。
消防系统分消火栓给水系统和自动喷水灭火系统,其中消火栓系统采用水泵、水箱联合供水方式,并且采用竖向分区。本建筑的住宅部分火灾危险等级为中危险级Ⅰ级,但按规范内容,商场和地下车库按中危险级Ⅱ级,据此设计建筑的自动喷水灭火系统均设计为中危险级Ⅱ级。根据每个报警阀组所控制的喷头数及一个报警阀所控制的最高与最低喷头高度差的要求,本设计共用七个湿式报警阀,其中地下室至第四层均为单个湿式报警阀控制,。
生活给水管和排水管采用PP-R管;消防系统均采用不锈钢管。
关键词:高层建筑;建筑给水系统;建筑排水系统;消火栓给水系统;自动喷水灭火系统

Abstract
Based on the synthesis analysis, the water supply system, the drainage system, and the fire system(fire hydrant system and automatic sprinkler system) are designed.
The water supply system is applied by vertical division block. The floors from the first to the forth are the low areas, water of which is supplied directly by the municipal pipe network. From the fifth to the 16th are the Central areas and from the 17th to the 29nd are the high areas, water of which are supplied with the frequency conversion pump group.
The drainage system is an interflow system of sewerage and waste water. the upright draining pipes are equipped with specific vent stack, and then the sewerage is drains to the municipal waste pipe network.
The fire system includes automatic sprinkler system and the fire hydrant system. The water supply of fire hydrant system is designed to pump-tank joint and there is vertical division block.The fire danger rating of the construction isⅠof middle class. But by the content of the code, mall and underground garage in Ⅱ level of middle class.The number of the sprayer that is controlled by one wet alarm valve coundn’t more than 800.and the height difference between the highest and the lowest sprayer that is controlled by the same wet alarm valve coundn’t greater than 50 meters.So this design uses seven wet alarm valve:from the basement to the forth of each controlled by a wet alarm valve,from the 5th to the 16nd are controlled by one wet alarm valve and from the 17th to the 29nd are controlled by wet alarm valve.
The water supply pipes and drainage pipes are made of  PVC-C pipes and the material of the fire fighting system is stainless steel pipes.
Key Words: high building;building water supply system; building drainage  system; fire hydrant water supply system,automatic sprinkler system..

1.1.1.设计资料
建筑提供的条件图:拟在沈阳市修建一栋30层的商住楼,总占地面积为12.0公顷,建筑面积74600平米左右,建筑高度93.600米。地下一层为设备用房。地上29层,一二至三层为商场,四层为商场兼设备转换层,五至二十九层为标准间,顶层有电梯机房。
1.1.2.市政资料
该建筑物北侧道路下有市政给水管道,管径为DN400,常年可提供的资用水头为0.35MP,允许接管径为DN200,大楼40米范围有室外消火栓,污水管管径为DN600,管顶埋深为2.4米,雨水管管径为DN1200,管顶埋深为1.6米。
1.1.3.气象资料
历年平均气温:16.72℃
最高:40.3℃
最低:-12.3℃
最大积雪深度:190mm


三十层沈阳新世界商住楼建筑给排水工程设计(附CAD施工图)
三十层沈阳新世界商住楼建筑给排水工程设计(附CAD施工图)
三十层沈阳新世界商住楼建筑给排水工程设计(附CAD施工图)
三十层沈阳新世界商住楼建筑给排水工程设计(附CAD施工图)
三十层沈阳新世界商住楼建筑给排水工程设计(附CAD施工图)


目录
摘要    3
Abstract    4
1绪论    7
1.1.原始资料    7
1.1.1.设计资料    7
1.1.2.市政资料    7
1.1.3.气象资料    8
1.1.4.设计方案    8
2设计说明书    9
2.1 生活给水系统    9
2.1.1生活给水系统的竖向分区    9
2.1.2生活用水量计算    9
2.1.3生活给水方案的确定    10
2.1.4管材及管道的布置与敷设    11
2.1.5给水管网水力计算方法    11
2.2排水系统    13
2.2.1排水系统方案选择    13
2.2.2排水系统的组成    14
2.2.3通气系统    15
2.3消火栓给水系统    15
2.3.1消火栓系统给水方案确定    15
2.3.2室内消火栓的布置    19
2.3.3室内消火栓系统的计算方法    20
2.4自动喷水灭火系统    25
2.4.1自动喷水灭火系统的组成    25
2.4.2自动喷水灭火系统设计    29
2.4.3自动喷水灭火系统水力计算方法    31
3 设计计算书    32
3.1生活给水系统    32
3.1.1生活水箱设计    32
3.1.2变频泵给水水力计算    33
3.1.3市政给水管网水力计算    35
3.1.4水表水头损失    36
3.1.5设备的计算与选择    38
3.2消火栓给水系统    39
3.2.1消火栓的布置    39
3.2.2消火栓系统的    41
3.3自动喷水灭火系统    48
3.3.1喷头布置    48
3.3.2自动喷水灭火系统管网水力计算    49
3.3.3自动喷水灭火系统增压设备计算    52
3.3.4 自动喷水灭火系统减压阀计算    52
3.4排水系统    53
3.4.1 排水系统设计秒流量    53
3.4.2 排水管网    53
3.5设计综述    59
参考文献    60
致谢    61
