五层6392平米金融港办公楼框架结构设计(建筑图结构图)

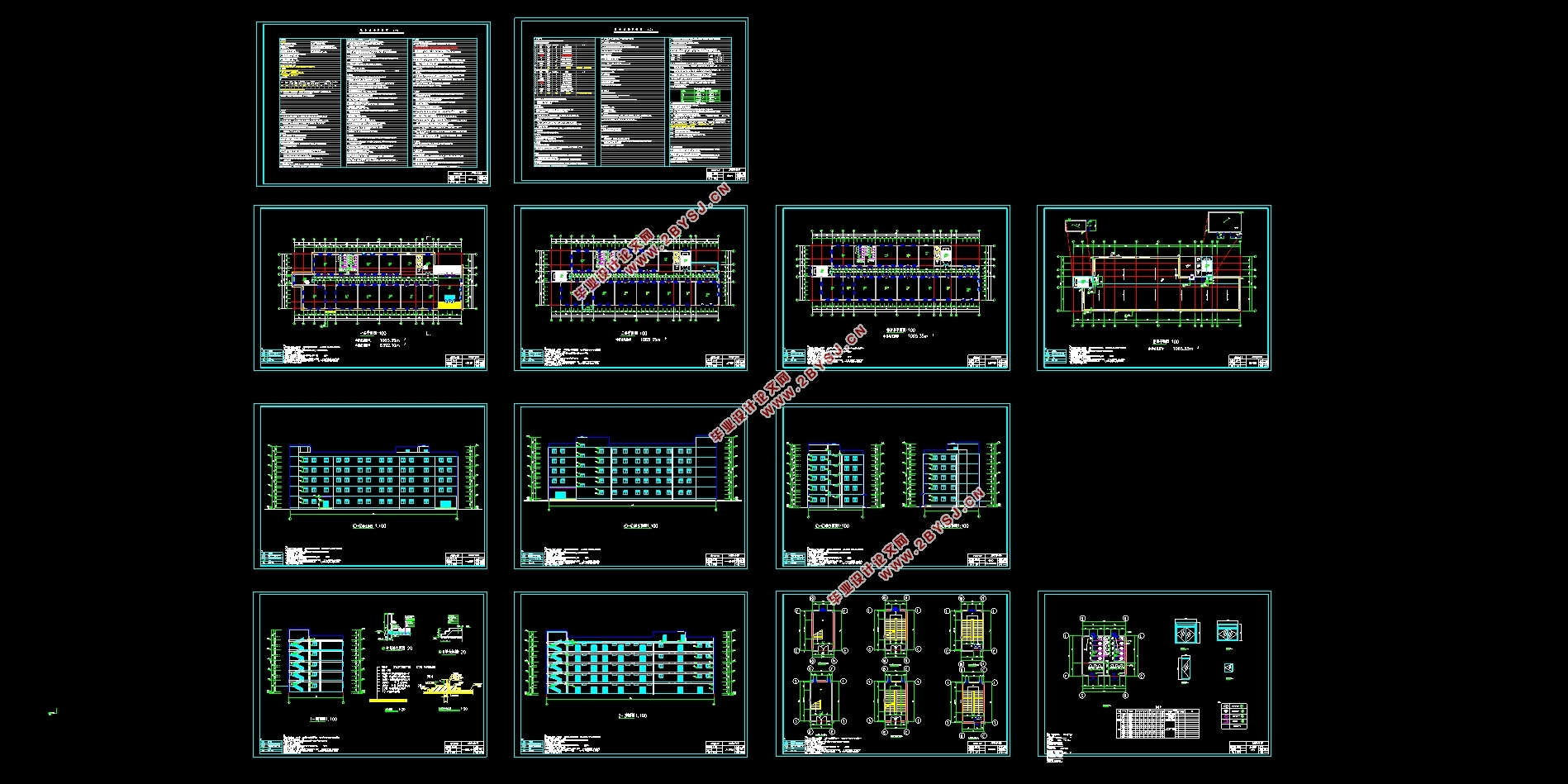

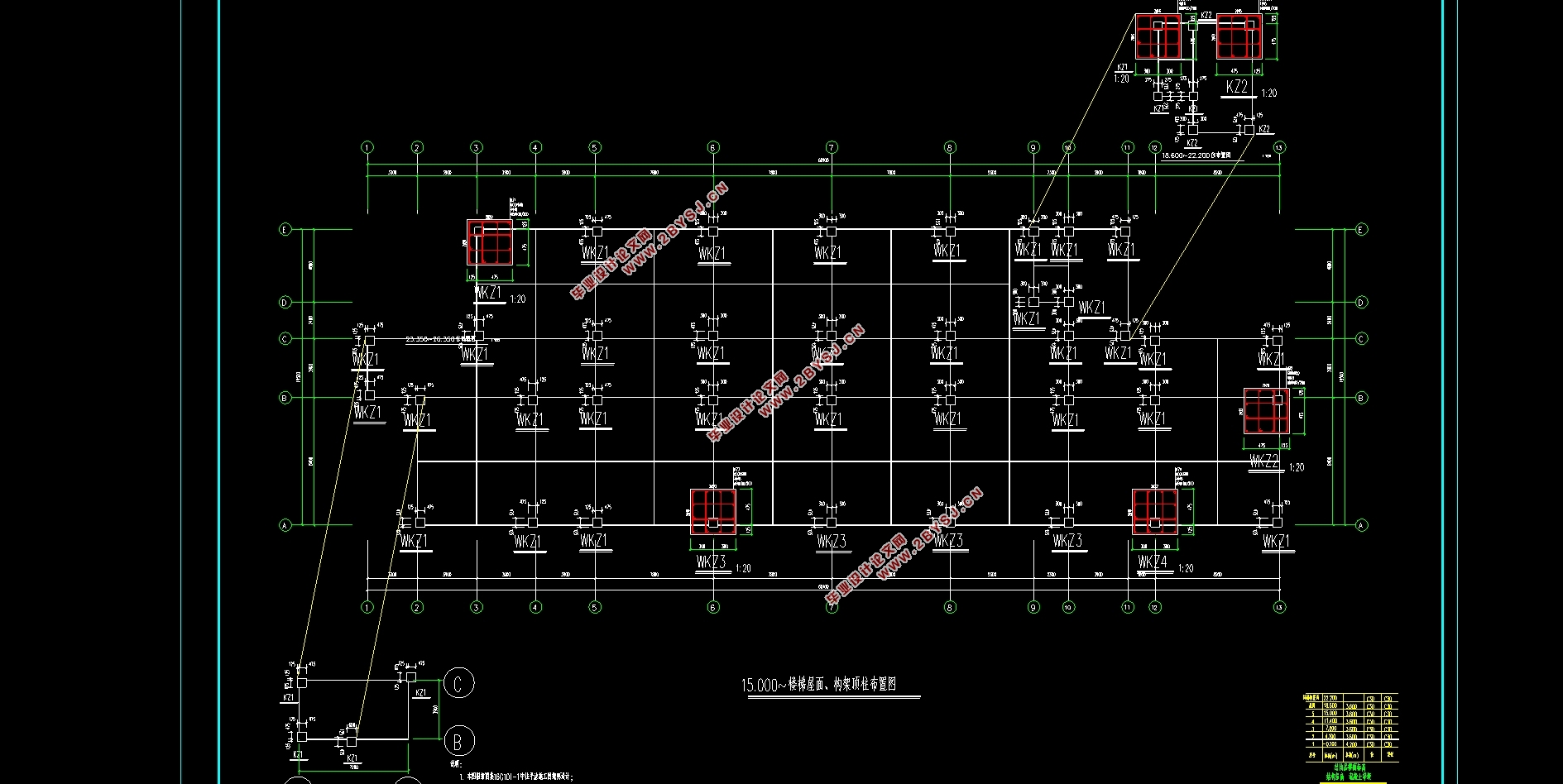

五层6392平米金融港办公楼框架结构设计(建筑图结构图)(任务书,开题报告,论文计算书25000字,建筑图11张,结构图16张,手绘图)
2.1  工程名称
金融港7#办公楼
2.2  工程概况
建筑总高度为18.6m，共5层，首层层高为4.2m，其余各层层高为3.6m，楼梯间出屋面高3.6m。室内外高差为600mm，底层室内设计标高为±0.000。建筑总面积为6392m2。
2.3  建筑等级
建筑物的耐久等级为二级，耐火等级为一级，防水等级为二级。
2.4  设计荷载
基本风压：0.30KN/m2，采用50年一遇的风压值 ,地面粗糙度为B类。
基本雪压：0.50KN/m2，采用50年一遇的雪压值。
2.5  抗震设防
本工程建筑抗震设防类别为乙类,抗震设防烈度为6度，设计基本地震加速度值为0.05g，设计地震分组为第一组，场地土类型为中软场地土,建筑场地类别为 类,建筑的设计特征周期为0.25s。框架抗震等级为三级。
2.6  气象资料
（1）主导风向：夏季：东南风；冬季：东北风。
（2）风速：冬季平均2.8m/s，夏季平均2.56m/s，最大风速22.6m/s。
（3）气温：最热月平均温度29.3oC，最冷月平均温度为1oC，极端最高。
（4）温度为37 oC，极端最低温度为－5oC。
（5）相对湿度：最热月平均75％，最冷月平均73％。
（6）降水：平均年降雨量1228.6mm，最大暴雨强度50mm/h，最大降雨量312.6mm，最大积雪深度360mm。
2.7  地质资料
本工程建筑场地划分为I1类，工程建筑场地土层至上而下分述为：素填土：以粘土组成，夹中压缩性土，厚度0.3~1.8m，承载力特征值fak=110kPa；粉质粘土：半干湿，密实，可塑，厚度1.8~15.3m，承载力特征值fak=350kPa。施工时应该做好防排水，回填时采用不透水材料分层夯实。

本设计拟采用钢筋混凝土现浇框架结构体系。屋面,楼面均采用现浇钢筋混凝土肋形楼盖,屋面板厚取120mm,楼面板厚取100mm。楼梯采用钢筋混凝土梁式楼梯。




目录
第1章绪论    1
第2章 设计资料    2
2.1  工程名称    2
2.2  工程概况    2
2.3  建筑等级    2
2.4  设计荷载    2
2.5  抗震设防    2
2.6  气象资料    2
2.7  地质资料    3
2.8  材料选用    3
第3章 结构选型    4
3.1  柱网布置    4
3.2  框架结构承重方案的选择    4
3.3  计算单元选取    4
3.4  梁、柱截面尺寸的初步估计    6
3.4.1  梁截面初选（③轴）    6
3.4.2  柱截面初选（③轴）    6
第4章 侧移刚度的计算    8
4.1  梁线刚度ib的计算（I=2I0)    8
4.2  柱线刚度ic的计算(I=I0)    8
4.3  相对线刚度计算    8
第5章 恒荷载作用下内力计算    10
5.1  恒荷载标准值计算    10
5.2.1框架梁的恒载    12
5.2.2柱纵向集中恒荷载计算    16
5.3  恒载作用下框架的内力计算    20
第6章 活荷载标准值计算    31
6.1活荷载标准值    31
6.2活载作用下框架所受荷载    31
6.2.1屋面与楼面活载    31
6.2.2柱的集中力    33
6.3  活载作用下框架的内力计算    35
第7章 风荷载作用    41
7.1  风荷载标准值    41
7.2  侧移刚度D    43
7.3  风荷载作用下框架侧移计算    43
7.4  框架柱的剪力分配计算    45
7.5  框架柱反弯点高度的计算    46
7.6  框架柱端的剪力、弯矩及梁端的弯矩的计算    47
第8章 水平地震荷载作用    51
8.1  重力荷载代表值的计算    51
8.1.1顶层重力荷载代表值    51
8.1.2三~五层重力荷载代表值    51
8.1.3二层重力荷载代表值    51
8.1.4底层重力荷载代表值    52
8.2  水平地震作用力的计算（底部剪力法）    52
8.3  水平地震作用下框架的侧移验算    54
8.4  水平地震作用下框架内力计算（D值法）    54
第9章 荷载和内力组合    59
9.1  梁的内力组合    61
9.1.1梁的内力组合计算    61
9.1.2框架梁组合的剪力设计值    68
9.2  柱的内力组合表    69
9.2.1  柱的内力组合计算    69
9.2.2 柱的剪力设计值    76
第10章 框架梁、柱配筋    78
10.1  框架横梁配筋    78
10.2  框架柱配筋    84
第11章 板的配筋    92
11.1  双向板计算    92
11.1.1  荷载设计值    93
11.1.2  内力计算    94
第12章 楼梯设计    102
12.1  设计参数    102
12.2  楼梯板计算    102
12.3  平台板计算    104
12.4 楼梯梁计算    105
第13章 基础设计    109
13.1  地基基础设计等级    109
13.2  确定基底尺寸    109
13.3  地基承载力验算    109
13.4  基础受冲切承载力验算    110
13.5  基础底板配筋计算    111
13.6  确定基底尺寸    113
13.7  地基承载力验算    113
13.8  基础受冲切承载力验算    114
13.9 基础底板配筋计算    115
结束语    117
参考文献    118
致谢    119
