六层武汉汉阳区某公司钢结构职工住宅楼设计(含建筑图结构图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

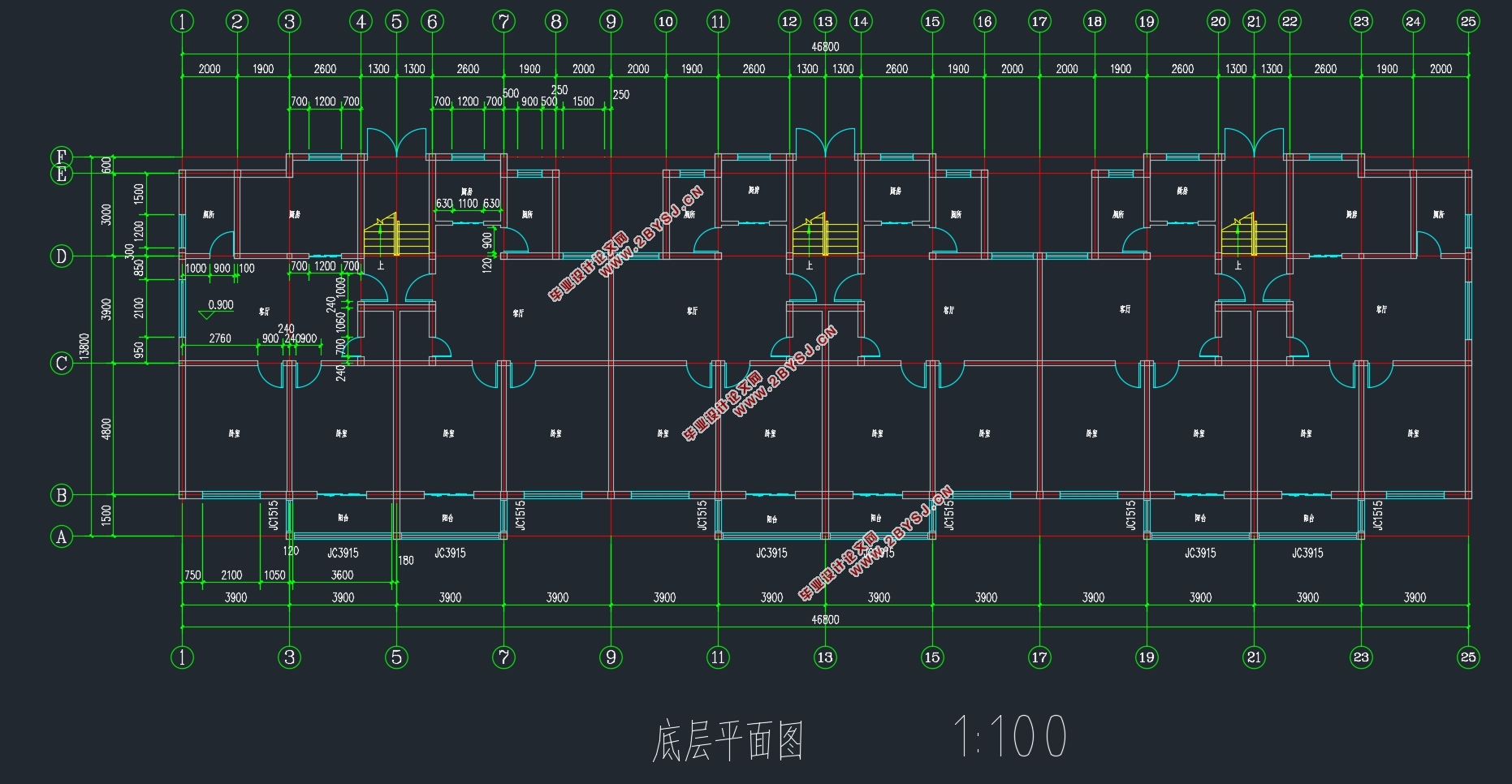

六层武汉汉阳区某公司钢结构职工住宅楼设计(含建筑图结构图)(任务书,开题报告,论文计算书24000字,建筑图10张,结构图11张)
摘要
本工程为武汉汉阳区某公司钢结构职工住宅楼设计工程,主体结构形式为钢框架结构,。框架柱采用宽(中)翼缘H型钢,框架梁采用窄(中)翼缘H型钢。楼盖为现浇钢筋混凝土板或压型钢板-混凝土组合楼板,基础采用钢筋混凝土独立基础加连系梁。外墙采用250(200) mm厚加气混凝土砌块,内墙采用150 mm厚加气混凝土砌块。
本设计贯彻“实用、安全、经济、美观”的设计原则。按照建筑设计规范,认真考虑影响设计的各项因素。根据结构与建筑的总体与细部的关系。
本设计主要进行了结构方案中横向框架第3轴抗震设计。在确定框架布局之后,先计算竖向荷载(恒载及活荷载)作用下的结构内力。接着进行了层间荷载代表值的计算,然后计算水平风荷载和地震荷载作用下大小,进而求出在水平荷载作用下的结构内力(弯矩、剪力、轴力)。找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板,梯段板,平台梁等构件的内力和配筋计算及施工图绘制。对楼板进行了配筋计算,本设计采用独立基础。
整个结构在设计过程中,严格遵循相关的专业规范的要求,参考相关资料和有关最新的国家标准规范,对设计的各个环节进行综合全面的科学性考虑。安全、经济、试用是本设计的原则。设计合理可行的建筑结构方案是现场施工的重要依据。
关键词:钢框架结构,荷载计算,内力计算,节点设计,基础设计

1.工程概况
1.1 设计题目:武汉汉阳区易达公司钢结构职工住宅楼设计工程
1.2 设计资料:
(1)建筑部分:层数:主体六层:
层高:首层3.9m,二层—六层3。0m;
(2)结构部分:结构形式:钢框架结构;
楼盖板:全现浇;
基础:独立基础;
抗震设防烈度:7度;
(3)地质条件:自然地表1 m内为填土,填土下层为3 m厚砂质粘土,再下为砾石层,砂质粘土允许承载力标准值为250 kN/m2,砾石层允许承载力标准值为300 ~ 400 kN/m2


六层武汉汉阳区某公司钢结构职工住宅楼设计(含建筑图结构图)
六层武汉汉阳区某公司钢结构职工住宅楼设计(含建筑图结构图)
六层武汉汉阳区某公司钢结构职工住宅楼设计(含建筑图结构图)
六层武汉汉阳区某公司钢结构职工住宅楼设计(含建筑图结构图)
六层武汉汉阳区某公司钢结构职工住宅楼设计(含建筑图结构图)
六层武汉汉阳区某公司钢结构职工住宅楼设计(含建筑图结构图)


目    录
1.工程概况    1
1.1 设计题目    1
 1.2. 设计资料    1
2.荷载统计    1
 2.1 恒载标准值统计    1
  2.1.1屋面    1
  2.1.2楼板    2
  2.1.3外墙    2
  2.1.2内墙    2
 2.2 活载标准值统计    2
  2.2.1屋面及楼面    3
  2.2.2雪荷载    3
3.构件截面初选    3
 3.1 屋面梁截面初选    3
 3.2 标准层梁截面初选    28
 3.3 框架柱截面初选    53
 3.4 框架柱截面验算    54
4.确定框架计算简图    55
 4.1 梁、柱线刚度计算    56
 4.2 相对线刚度计算    56
5.分层法计算竖向荷载    57
5.1 确定各节点弯矩分配系数    57
 5.2恒载作用    60
  5.2.1恒载统计    60
  5.2.2使用弯矩分配法计算弯矩    63
  5.2.3剪力计算    69
  5.2.4轴力计算    74
 5.3活载作用    76
  5.3.1活载统计    76
  5.3.2使用弯矩分配法计算弯矩    79
  5.3.3剪力计算    85
  5.3.4轴力计算    90
6.风荷载计算    92
 6.1 风荷载标准值计算    92
 6.2 D值法计算风荷载    95
  6.2.1框架弯矩计算    95
  6.2.2框架剪力计算    102
  6.2.2框架轴力计算    105
7.水平地震作用下框架内力计算    106
 7.1 确定地震影响系数    106
 7.2 确定各层地震作用    107
 7.3D值法计算框架内力    110
  7.3.1框架弯矩计算    110
  7.3.2框架剪力计算    115
  7.3.3框架轴力计算    118
8.内力组合    119
 8.1 组合说明    123
 8.2 内力组合    126
9.梁柱截面验算    217
 9.1 柱截面验算    217
 9.2 梁截面验算    222
10.节点设计    227
 10.1 梁柱连接节点    227
 10.2 主次梁连接节点    230
 10.3 柱脚设计    232
11.楼板设计    238
 11.1 板筋设计    238
 11.2 板内力计算    240
 11.3 配筋计算    246
12.楼梯设计    251
 12.1 踏步板计算    251
 12.2 斜梁计算    252
 12.3 平台梁计算    254
 12.4刚度验算    255
13.基础设计    255
 12.1 地基基础设计等级    255
 12.2 工程地质条件    255
 12.3 JC1设计    256
 12.4JC2设计    25
参考文献    261
