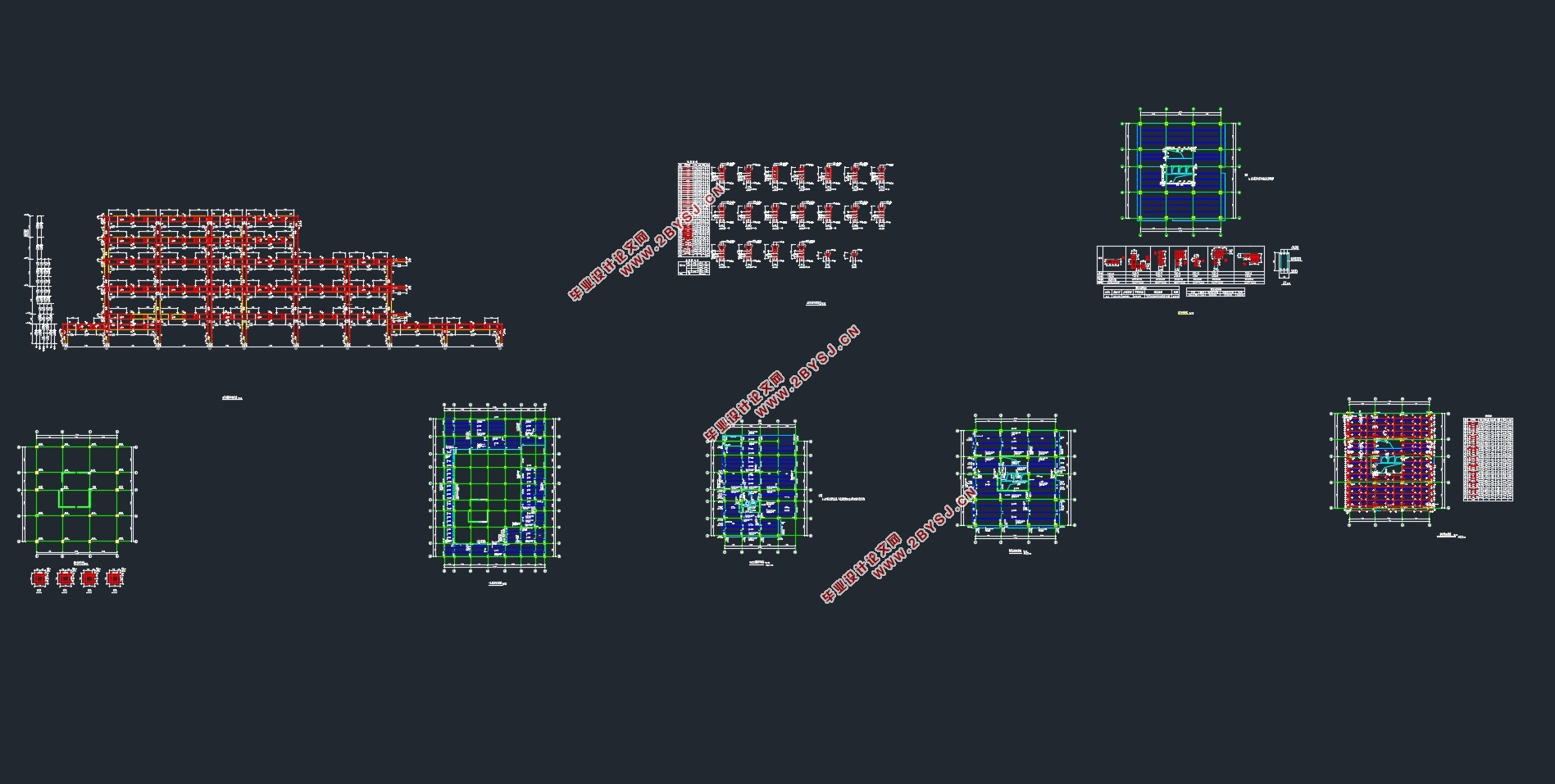

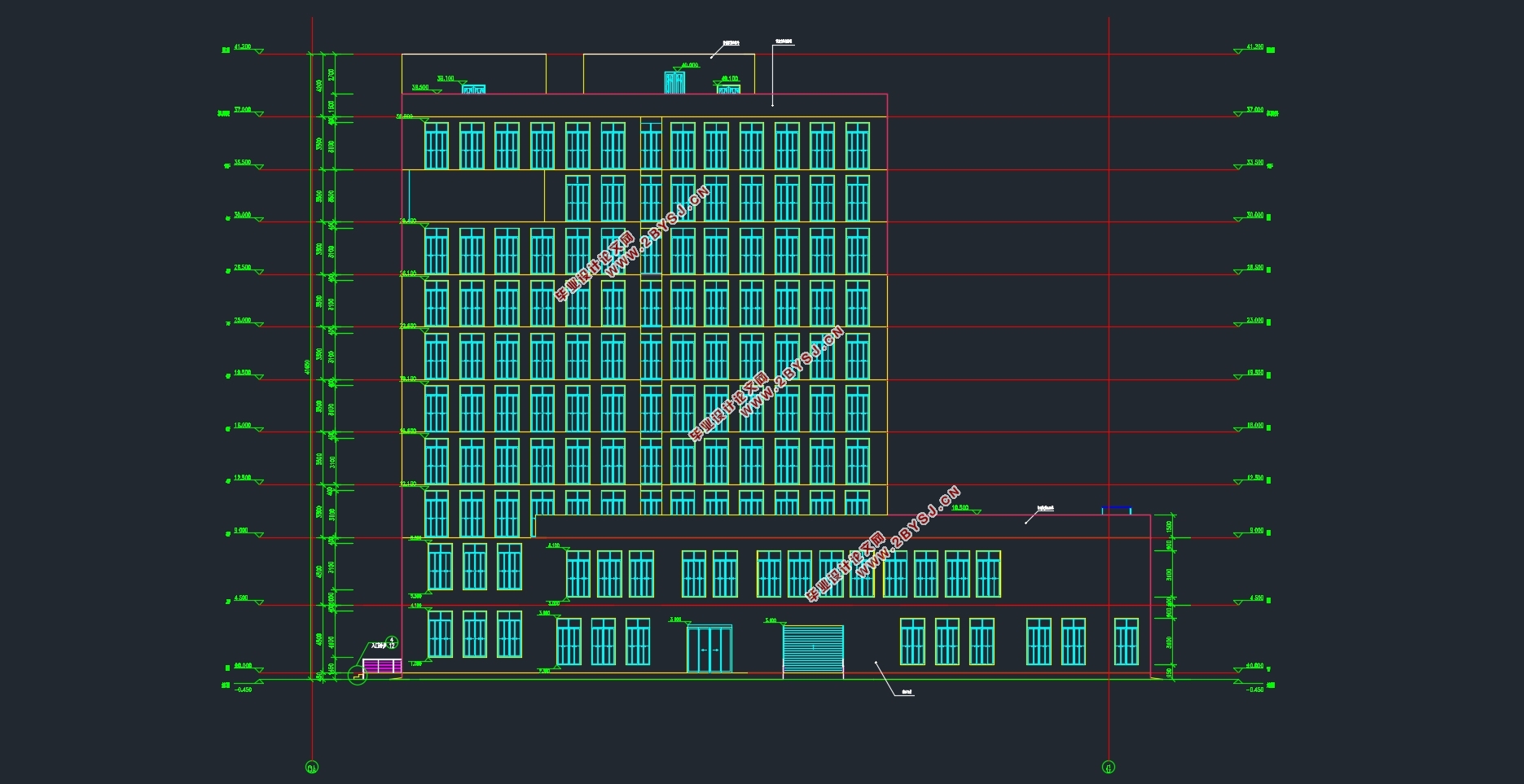

地上十层裙房两层11503平米连云港体育城办公楼设计(含建筑图结构图)(论文计算书30000字,建筑图10张,结构图8张)
1.1 工程概况
毕业设计题目为实际工程应用课题,位于连云港市,该工程为钢筋混凝土框架—剪力墙结构体系。该建筑总高度为41.65m,地上十层,裙房两层,地下一层。裙房4.5米层高,标准层3.5米层高。建筑占地1765㎡,标准层面积为896㎡,地上总建筑面积11503㎡,地下一层面积为3873㎡。抗震设防烈度为7度,设计基本地震加速度值为0.10g,设计地震分组为第一组。工程场地无液化土层,属于Ⅱ类场地土。工程的平面图见附图。
1.2 气象资料
基本风压:0.35kN/m2;基本雪压:0.40kN/m2
1.3 工程地质资料
1、本工程场地较平坦,根据地质钻探,该场地土质较均匀。
2、地下水位较高,在天然地面以下1.5~2.0米处,无侵蚀性。
3、场地无液化土层,属于Ⅱ类场地土。
详细地质勘查情况见表1-3-1:
地质勘查表                                 表1-3-1
土层代号    土层名称    土层深度(m)    土层特征描述    地基承载力特征值(KPa)    qsia(KP)    qpa(KP)
1    素填土    0~0.8    黄灰色,含少量碎石,砖块,局部夹杂少量黑色填土。
2    粉土    0.8~3.2    黄灰色,很湿,可塑,具水平层理。含铁锰质氧化浸斑。e=0.805    195    22
3    粉细砂    3.2~5.5    黄灰色,很湿,可塑~硬塑,含铁锰质氧化浸斑。中密    216    24
4    粉质粘土    5.5~8.0    灰黄色,湿,硬塑,杂青灰色条纹,中偏低压缩性,中高强度。IL=0.75    222    27
5    中等风岩    8.0~15.8    褐黄色、肉红色,    1500    150    2600
1.4 结构和基础的安全等级
1. 建筑结构的安全等级为二级。
2. 拟建场地位于7度区,按“建筑抗震设防分类标准”,本工程为丙类建筑,按7度设防 ,标准采用抗震构造。
3. 地基基础设计等级:丙级。
1.5 荷载取值
1.5.1 屋面构造
20厚1:2.5水泥砂浆保护层
1.2厚合成高分子防水卷材两道
20厚1:2.5水泥砂浆找平层
现浇钢筋混凝土楼板
12厚纸筋石灰粉平顶
1.5.2 楼面构造
10厚1:2水泥砂浆面层压实抹光
20厚1:3水泥砂浆找平层
现浇钢筋混凝土楼面板
12厚纸筋石灰粉平顶
1.5.3 墙体
填充墙采用200厚混凝土空心砌块(容重2.36kN/m2),M5混合砂浆砌筑,双面粉刷(容重3.6kN/m2)。


地上十层裙房两层11503平米连云港体育城办公楼设计(含建筑图结构图)
地上十层裙房两层11503平米连云港体育城办公楼设计(含建筑图结构图)
地上十层裙房两层11503平米连云港体育城办公楼设计(含建筑图结构图)
地上十层裙房两层11503平米连云港体育城办公楼设计(含建筑图结构图)
地上十层裙房两层11503平米连云港体育城办公楼设计(含建筑图结构图)
地上十层裙房两层11503平米连云港体育城办公楼设计(含建筑图结构图)
