某高层办公楼(地上11层地下1层)建筑给排水设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

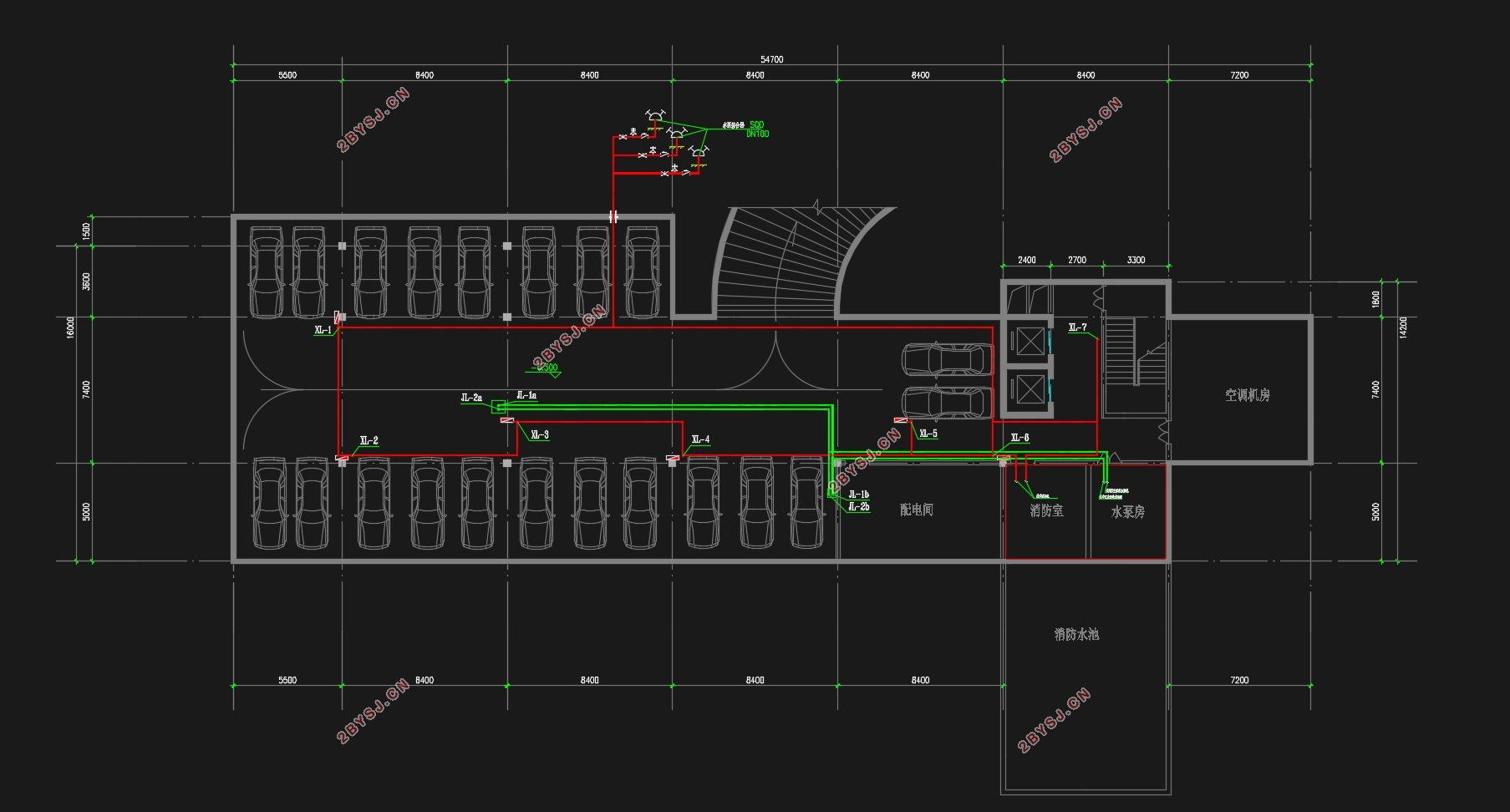

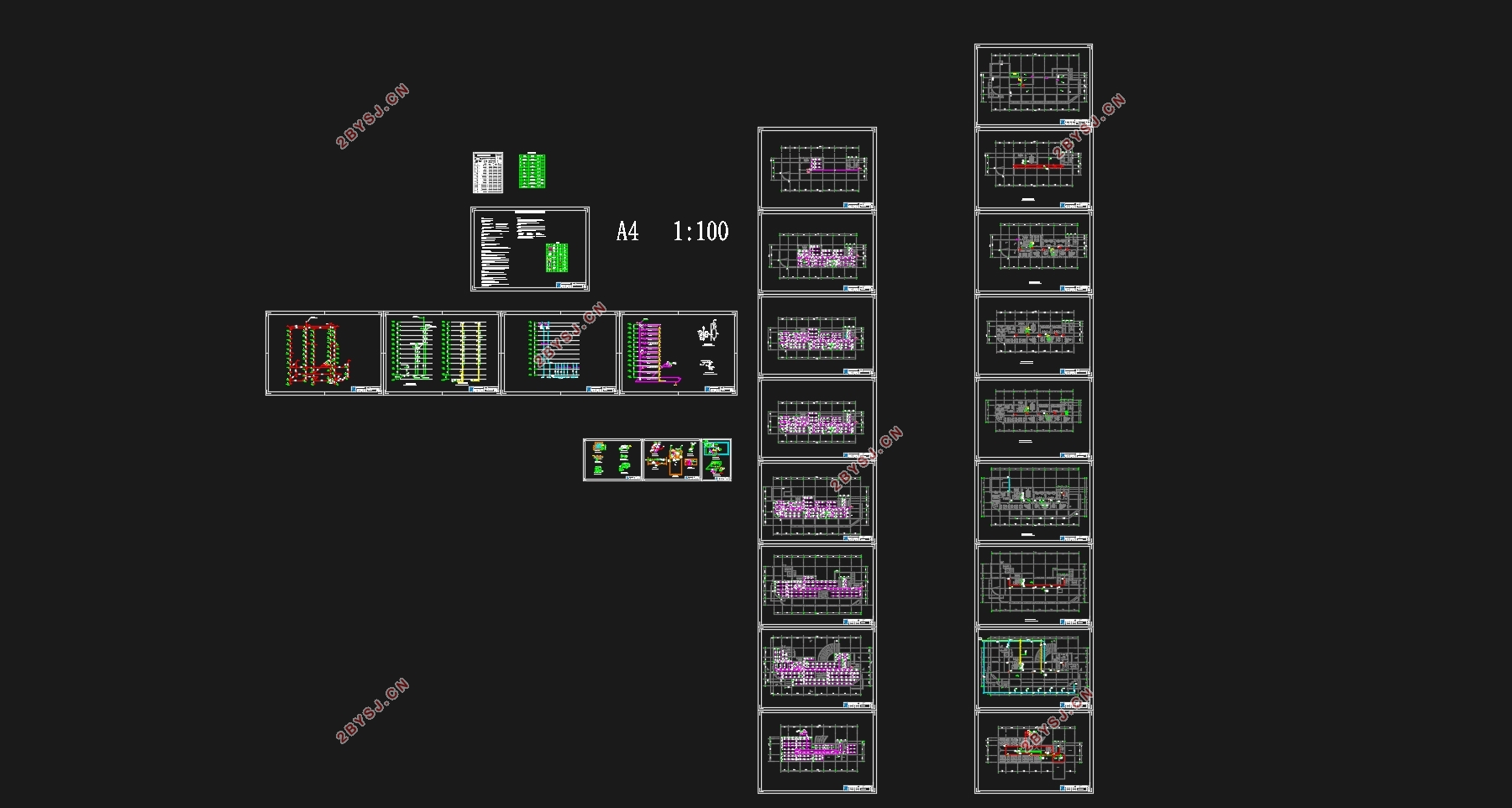

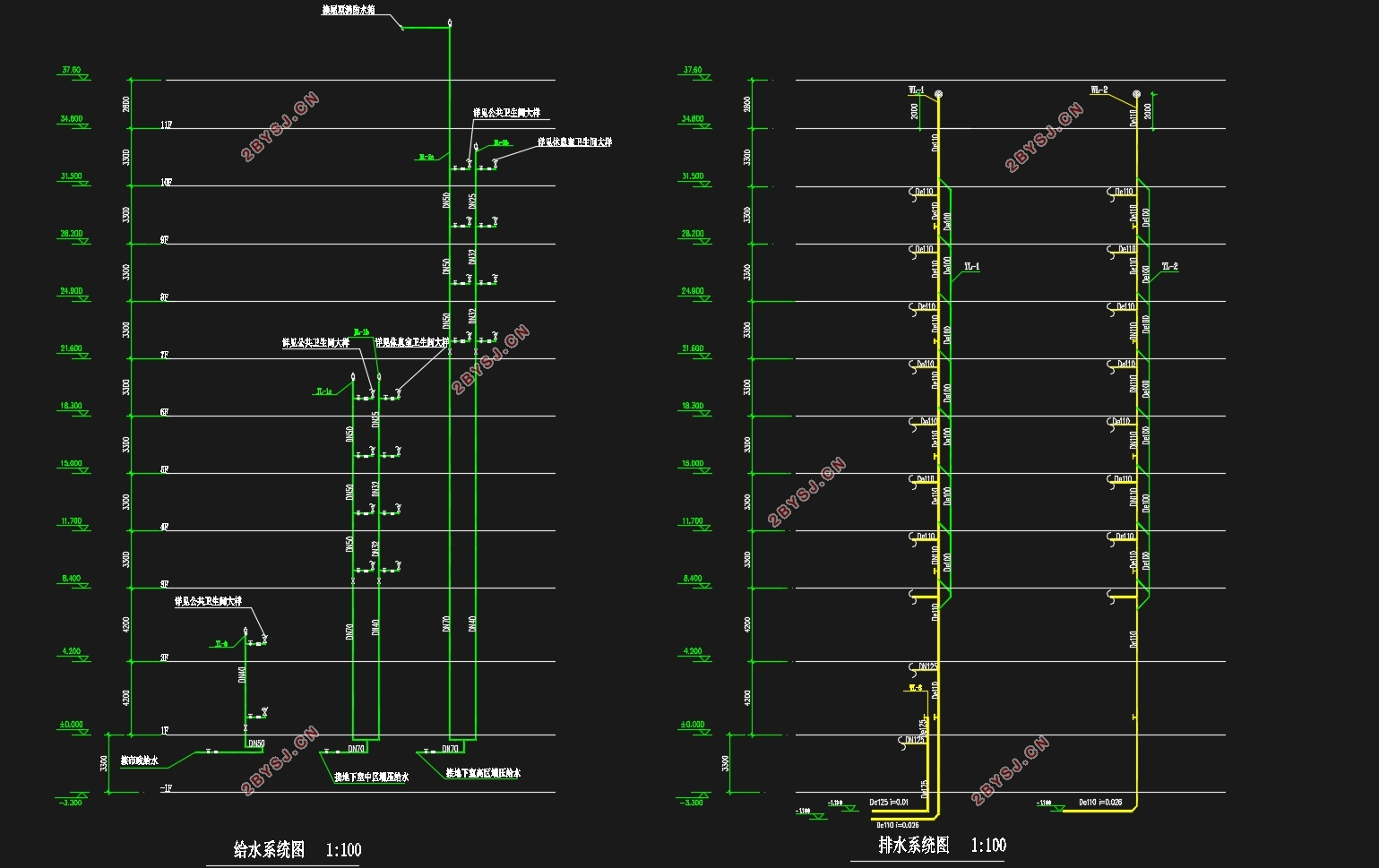

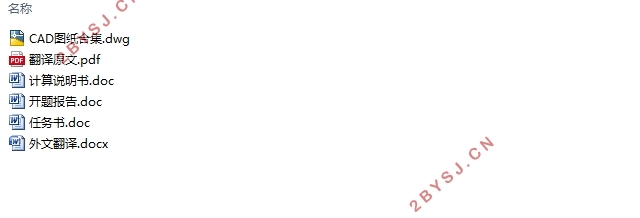

某高层办公楼(地上11层地下1层)建筑给排水设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书18000字,CAD图24张)
摘要
本设计为十一层办公楼的建筑给排水设计,主要包括给水系统,排水系统,消防系统。给水系统采用分区供水,一层至二层为低区,由市政管网直供,三至六层为中区,七至十一层为高区,采用变频调速加压供水设备供水。生活排水采用污、废水合流制,室内一层及以上污废水重力自流排入室外污水管道,地下室污废水采用潜水泵提升至室外污水井。屋面雨水排放选内排水排放方式,雨水经屋面雨水斗收集后由雨水管排至检查井。
根据规范,该建筑为二类建筑,属中度危险I级。室内消防流量20L/s,室外20L/s。充实水柱取12m,水龙带长度取25m,水枪喷嘴流量5.2L/s,消防立管管径为DN100。在顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。
该建筑采用湿式自动喷淋灭火系统,报警阀设于地下一层,各层均设水流指示器、末端试水装置和信号阀,其信号均送入消防控制中心进行处理。本工程的自动喷水灭火系统分2个区。屋顶水箱为18立方米为消防水箱,贮存10min自动喷水灭火系统、室内消火栓系统用水量。自动喷水灭火系统和消火栓系统的初期灭火由水箱供水,后期供水由地下室的消防水泵和自喷泵供水。
关键词:给水系统  排水系统  消火栓系统  自动喷水灭火系统  雨水系统

Design of water supply and drainage engineering for
Nanjing Material Research Institute
Abstract
This design is seventeen floors of building water supply and drainage design, mainly including water supply system, drainage system, fire system. Water supply system using zoning, a layer to two layer for low area, by the municipal pipe network direct supply, 3to 6 for the Central District, 7 to 11 storeys for the area by VVVF pressurized water supply equipment of water supply. Sewage sewage treatment, wastewater confluence, indoor layer and above the gravity of sewage discharged into the outdoor sewage pipe, the basement sewage submersible pump to upgrade to the outdoor sewage wells. Roof drainage selection internal drainage discharge mode, rainwater collected from the roof drain rain water pipe row to check well.
According to the specification, the building is two kind of building, is a medium dangerous I grade. Indoor fire flow 20L/s, outdoor 20L/s. Enrich the water column 12M, 25m hose length, gun nozzle flow 5.2L/s, riser diameter is DN100. On top of the test set a fire hydrant, fire hydrant box each are equipped with remote start the fire pump button.
The building by wet automatic sprinkler fire extinguishing system, alarm valve is arranged in the underground a layer, each layer shall be provided with flow indicator, end water test equipment and signal valve, the signal was sent to fire control center. The sprinkler system of this project is divided into 2 zones.. The roof water tank of 18 cubic meters for the fire water tank, fire water storage automatic sprinkler 10min system, indoor fire hydrant system. Automatic sprinkler system and fire hydrant system of early fire extinguishing by water supply and post water from the basement of the fire pump and sprinkler pump water supply.
Keywords: water supply system; drainage system; fire hydrant system; automatic sprinkler system;rain water system

工程概况
某办公大楼,地上11层,地下1层;地上1层和2层为商场,主楼为办公用房。建筑物南侧大道上有市政干管,市政管网可以提供的常年资用水头均为0.25Mpa,管道埋深为1.2m;市政管网不允许直接抽水。西侧大道有市政污水管道,管道埋深为2m。设计该建筑物给排水系统。


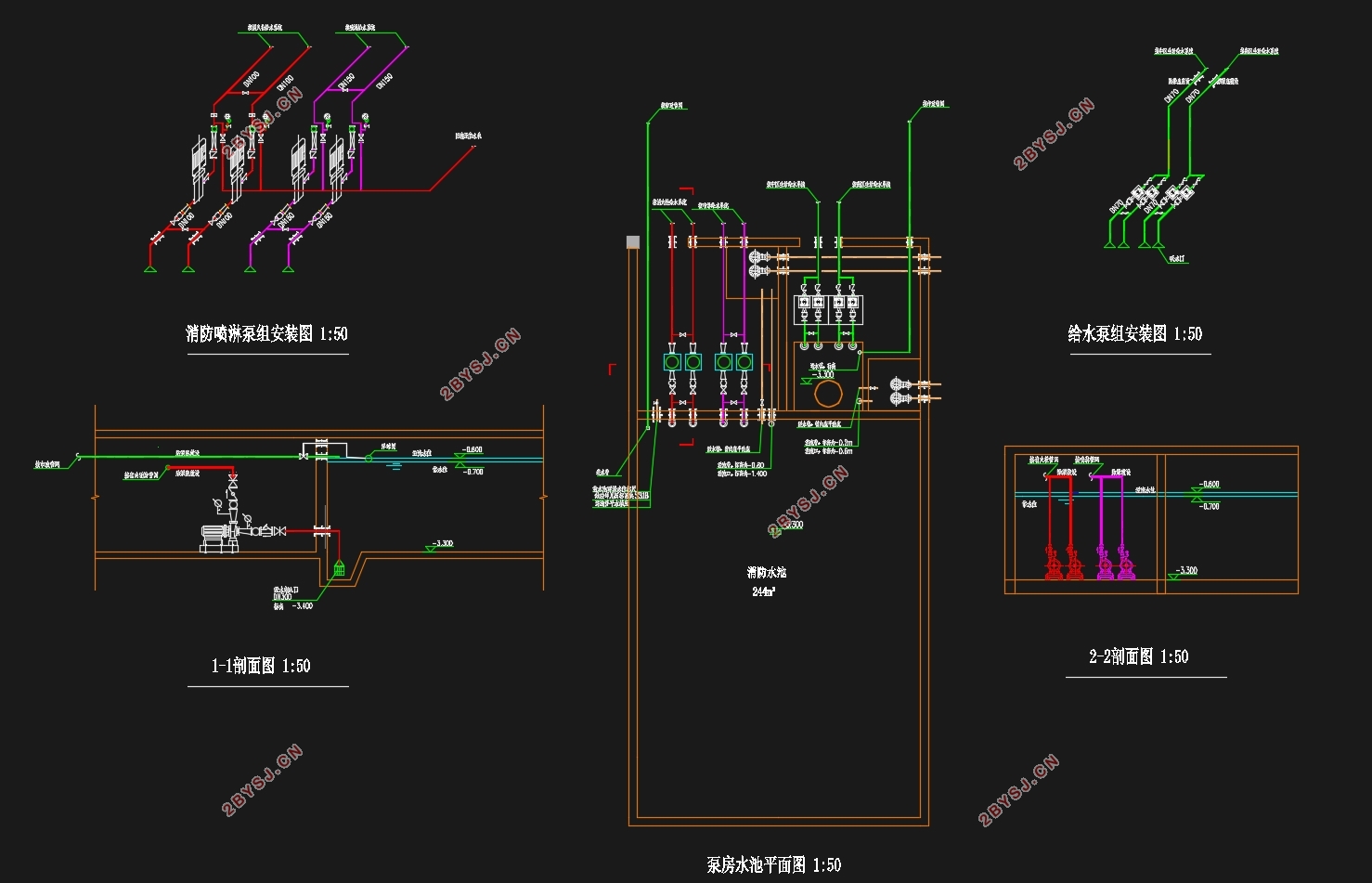

某高层办公楼(地上11层地下1层)建筑给排水设计(含CAD图)
某高层办公楼(地上11层地下1层)建筑给排水设计(含CAD图)
某高层办公楼(地上11层地下1层)建筑给排水设计(含CAD图)
某高层办公楼(地上11层地下1层)建筑给排水设计(含CAD图)
某高层办公楼(地上11层地下1层)建筑给排水设计(含CAD图)
某高层办公楼(地上11层地下1层)建筑给排水设计(含CAD图)


目录
摘要    Ⅰ
Abstract    Ⅱ
第一章  给排水工程设计任务书    1
1.1工程概况    1
1.2 设计依据    1
1.3设计内容    1
1.4完成的工作量    1
1.5设计进度计划    2
第二章  设计说明书    2
2.1给水系统    2
2.1.1 给水水源    2
2.1.2 给水系统的选择    3
2.1.3方案选择依据    4
2.1.4给水系统的组成    4
2.1.5给水管道布置与敷设    4
2.2排水系统    5
2.1.1排水条件    5
2.2.2排水系统的选择    5
2.2.3排水系统的组成    5
2.2.4排水管道安装要求    5
2.3雨水排水系统    5
2.3.1雨水排水系统的选择    5
2.3.2雨水排水系统的组成    6
2.3.3雨水管道的敷设与布置    6
2.4室内消火栓系统    6
2.4.1室内消火栓系统的选择    6
2.4.3消火栓的安装    7
2.5自动喷淋系统    7
2.5.1自动喷水灭火系统的选择    7
2.5.2自动喷水灭火系统的组成    8
2.5.3喷头的选择与布置    8
2.5.4喷淋系统的安装    8
第三章 设计计算书    10
3.1给水系统的计算    10
3.1.1生活用水量计算    10
3.1.2设计秒流量的确定    11
3.1.3水表的选择    11
3.1.4生活给水系统水力计算    12
3.1.5地下室生活水泵的选择    19
3.1.6低区给水系统所需压力校核    20
3.2 室内排水系统的计算    22
3.2.1横支管的计算    22
3.2.2立管计算    24
3.2.3排出横干管计算    26
3.2.4集水池及提升泵计算选型    27
3.3雨水排水系统的计算    28
3.4室内消火栓给水系统的计算    34
3.4.1消防水池的设置    34
3.4.2屋顶消防水箱    35
3.4.3消火栓保护半径    35
3.4.4消火栓布置间距    36
3.4.5消火栓的确定    36
3.4.6消火栓的水力计算    36
3.4.7水泵接合器选定    39
3.4.8消火栓减压计算    39
3.4.9高位水箱设置高度    39
3.4.10室外消火栓的设置    39
3.5自动喷淋灭火系统的计算    40
3.5.1自动喷淋灭火系统的基本数据    40
3.5.2管道与报警阀布置    40
3.5.3喷头的选用与布置    41
3.5.4系统的设计流量    41
3.5.5水力计算    41
3.5.6选泵计算    43
3.5.7水泵接合器    44
3.5.8减压设备    44
参考文献    45
结束语    46
致 谢    47
