三层3825平米梅山钢铁公司办公楼设计(含建筑图结构图)

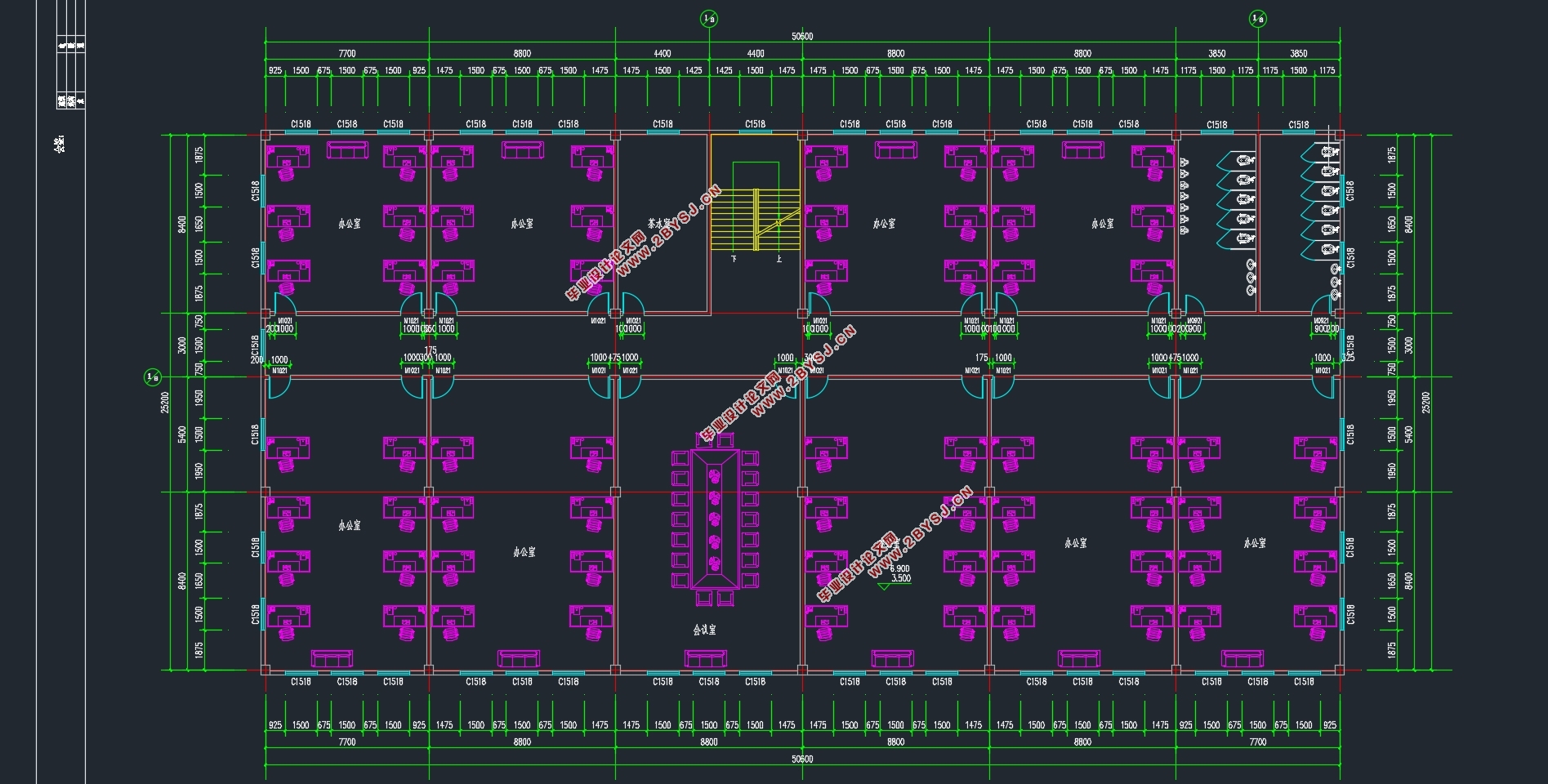

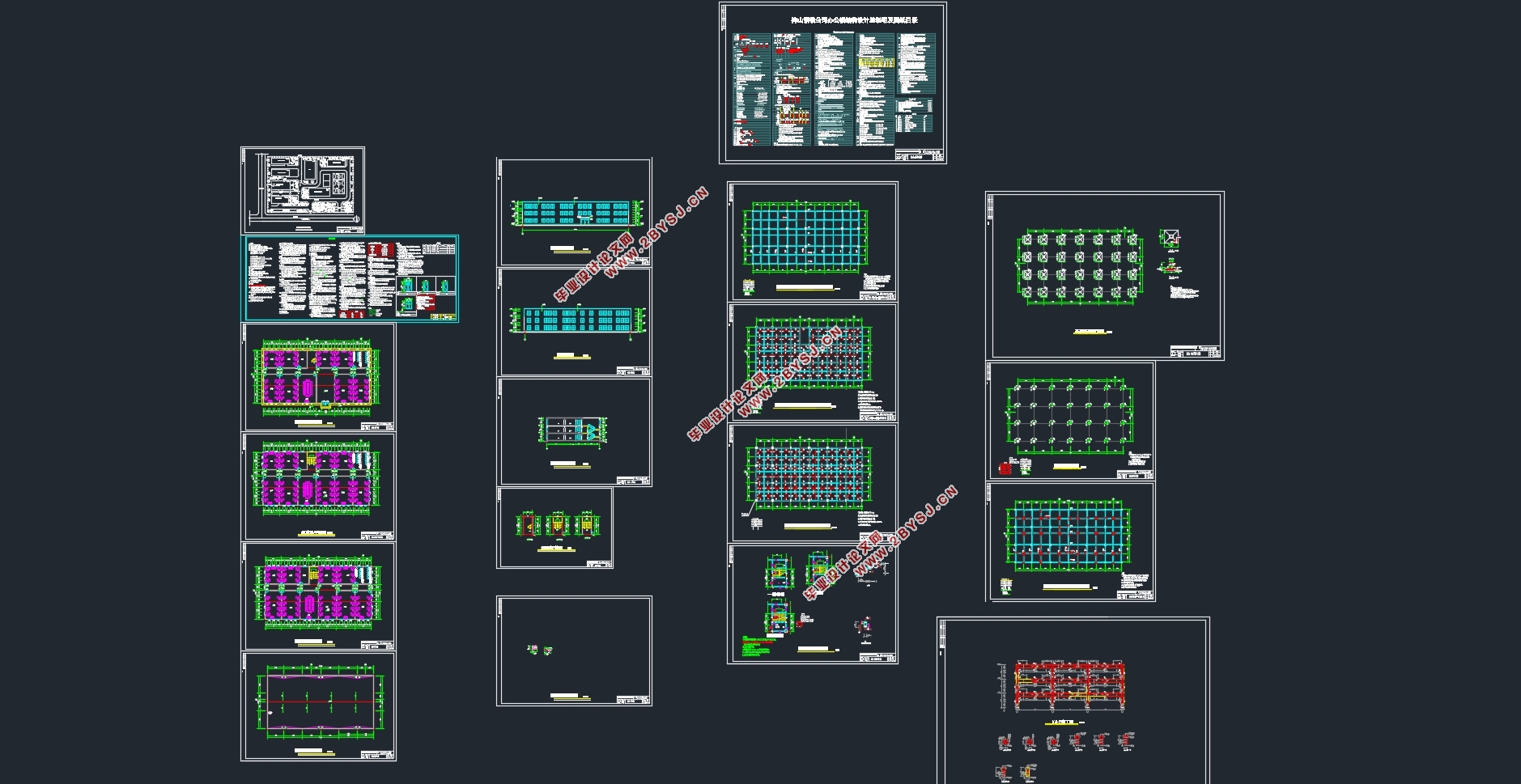

三层3825平米梅山钢铁公司办公楼设计(含建筑图结构图)(论文计算书12000字,建筑图8张,结构图8张)
根据建筑方案图，本工程结构为三层现浇钢筋混凝土多层框架结构，建筑面积约3825m2。设计使用年限为50年；结构安全等级为二级；抗震设防烈度为7度；设计基本地震加速度值为0.10g，第一组；框架的抗震等级为二级；采用独立基础，地基基础设计等级丙级；建筑室内外高差450mm，室外标高即为现有自然地面标高。
根据建筑设计和结构承重、抗震方面的要求以及场地地质条件，合理地进行结构选型和结构整体布置，确定各种结构构件的尺寸，选取一榀主要横向结构框架进行结构设计计算，用计算结构力学程序对该榀结构框架进行电算与手算结果进行对比分析；完成楼梯设计和基础设计；用PKPM软件对整栋框架结构进行PKPM电算；绘制出相关建筑和结构施工图。
通过本模拟设计，可使学生综合土木工程专业各课程的知识，了解建筑设计方法，熟悉结构设计与分析过程。
1.1  工程概况
本毕业设计题目为实际工程应用课题，该工程为钢筋混凝土框架结构，楼板采用现浇钢筋混凝土板。房屋总高10.3米，共3层。
本工程抗震设防烈度为7度，设计基本地震加速度值为0.10g，设计地震分组为第一组。
本工程场地较平坦，室内相对标高0.00相当于绝对标高12.00m。根据地质钻探，该场地土质较均匀，场地上部为新生代沉积成因的粉土，土层分布情况见附表。地下水位较高，在天然地面以下1.2~1.0米处，无侵蚀性。工程场地地质情况较好，无液化土层，属于Ⅱ类场地土。
本次毕业设计通过对多层钢筋混凝土框架结构体系的设计计算，培养学生从事工程结构设计基本能力，掌握多层钢筋混凝土框架结构体系的设计方法、步骤、PKPM软件应用以及熟悉结构构造措施、施工图的绘制等。
