四层3800平米新疆乌鲁木齐市某酒店宾馆设计(含建筑图结构图)
无需注册登录,支付后按照提示操作即可获取该资料.

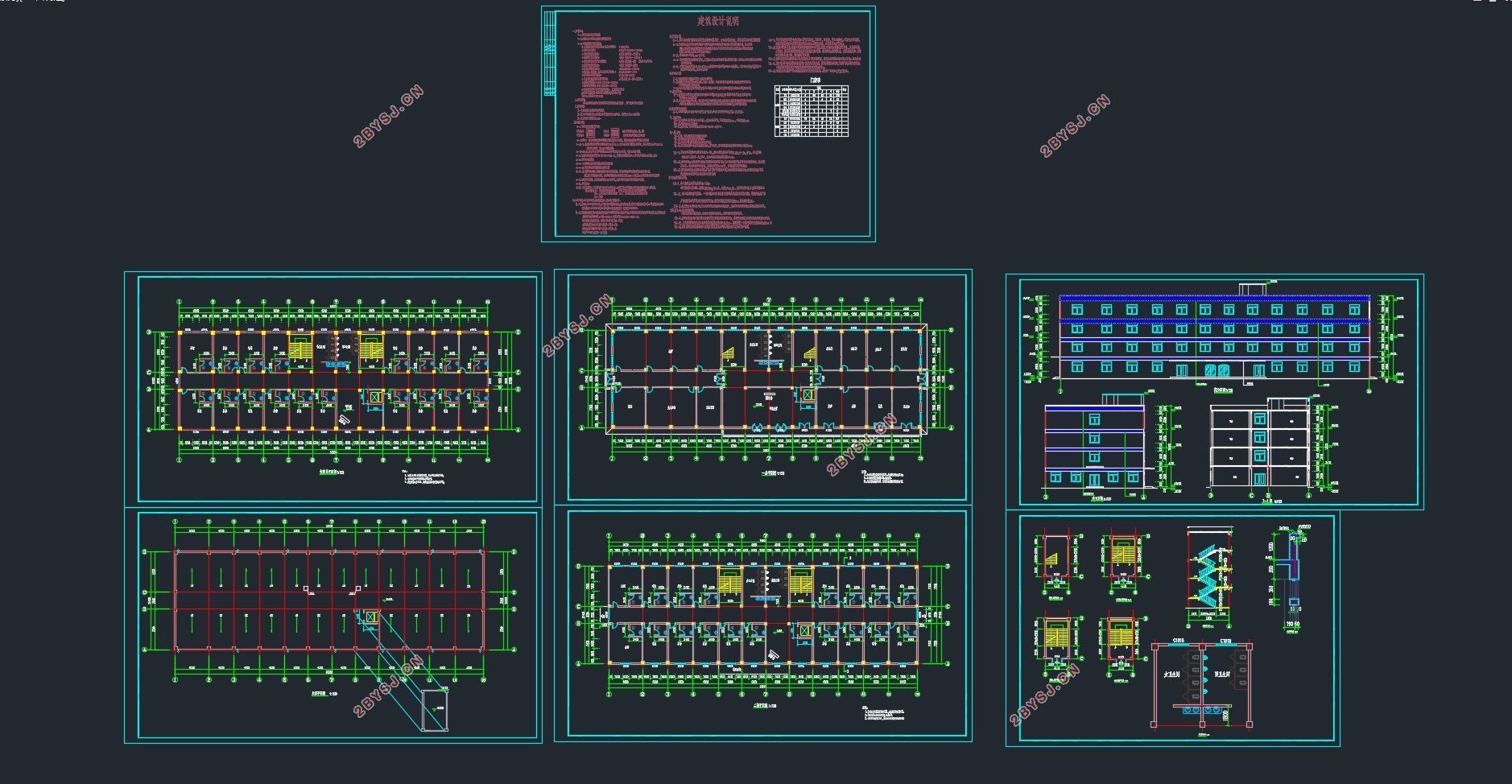

四层3800平米新疆乌鲁木齐市某酒店宾馆设计(含建筑图结构图)(论文计算书20000字,CAD建筑图6张,CAD结构图9张)
1.2 工程概况
本连锁宾馆位于某市高新区,该地段地势平坦,环境较好,在选址和环境营造方面,注意自然景色的优美,更强调人与自然环境的协调统一,比较适合宾馆功能的充分利用。
设计标高:室内外高差:300mm。
墙身做法:墙身采用200厚的加气混凝土块。内粉刷为混合沙浆浆底,纸筋抹灰面,厚20mm, 内墙涮两度涂料,外墙贴砖。
楼面做法:楼面(大理石楼面),100厚现浇钢筋砼楼板,20厚板底抹灰。
屋面做法(上人屋面):见建筑设计部分。
门窗做法:塑钢窗和木门。
1. 气温:最冷月平均温度: 5.7℃
最热月平均温度: 25.5℃
极端最高温度: 37.3℃
极端最低温度: -4.6℃
2. 日照:年总日照效: 1211.3小时
夏季日照数: 154.9小时
冬季日照数: 66.8小时
3. 主导风向及频率:七月: 南风,西南风
一月: 东北风
4. 风速:(平均)夏季: 1m/秒
冬季: 1.1m/秒
5. 降水量:年总量 998.1毫米
一日最大量 195.2毫米
一小时最大量 76.5毫米
6. 最大积雪深度:2厘米
7. 水文地质:地下水在地表下2.5m。
8. 最大冻土深度:0
2 建筑设计
2.1 平面设计

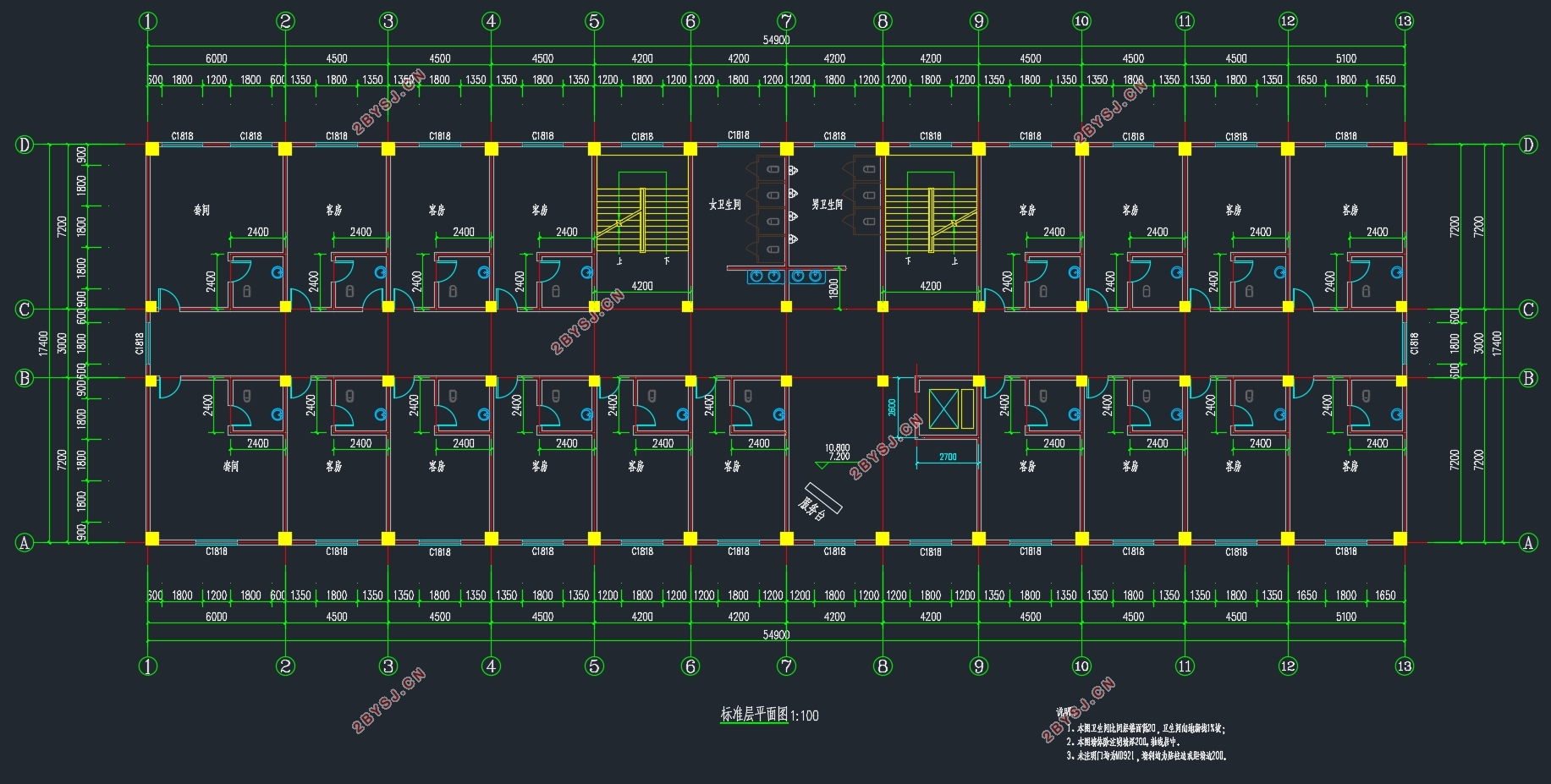

该建筑物总长度为54.9m,总宽度为17.4m,共六4层,总建筑面积为3800m2,主体结构采用现浇钢筋混凝土框架结构。
目 录
摘 要 4
绪论 6
1 建筑设计理念及设计依据 7
1.1 设计理念 7
1.2 工程概况 7
1.3设计依据 8
2 建筑设计 9
2.1 平面设计 9
2.2 立面设计 9
2.3 建筑剖面设计 9
2.4 其它部分详细做法和说明 9
3 截面尺寸初步估计 12
3.1柱截面设计 12
3.2梁的截面设计 12
4 框架侧移刚度的计算 13
4.1 横梁线刚度I B的计算 13
4.2 柱线刚度I C的计算 13
4.3各层横向侧移刚度计算 14
5 竖向荷载及其内力计算 16
5.1计算单元的选择确定 16
5.2竖向荷载统计 16
5.3竖向荷载内力计算 18
5.4重力荷载代表值计算及荷载汇总 26
6 水平荷载计算 29
6.1风荷载计算 29
6.2 地震荷载计算 31
7框架的内力组合 36
7.1 梁柱的内力组合 36
7.2 柱端弯矩设计值的调整 41
8 截面设计 42
8.1框架梁截面设计 42
8.2框架柱截面设计 44
8.3 楼板设计 48
9 楼梯计算 52
9.1 示意图 56
9.2 荷载计算 56
10 基础设计 53
10.1荷载设计值 53
10.2 A、D柱独立基础的计算 53
10.3 B、C柱基础配筋 58
设计总结 64
致谢 67
