五层2500平米南京中石油行政办公楼设计(含施工组织,建筑图结构图)

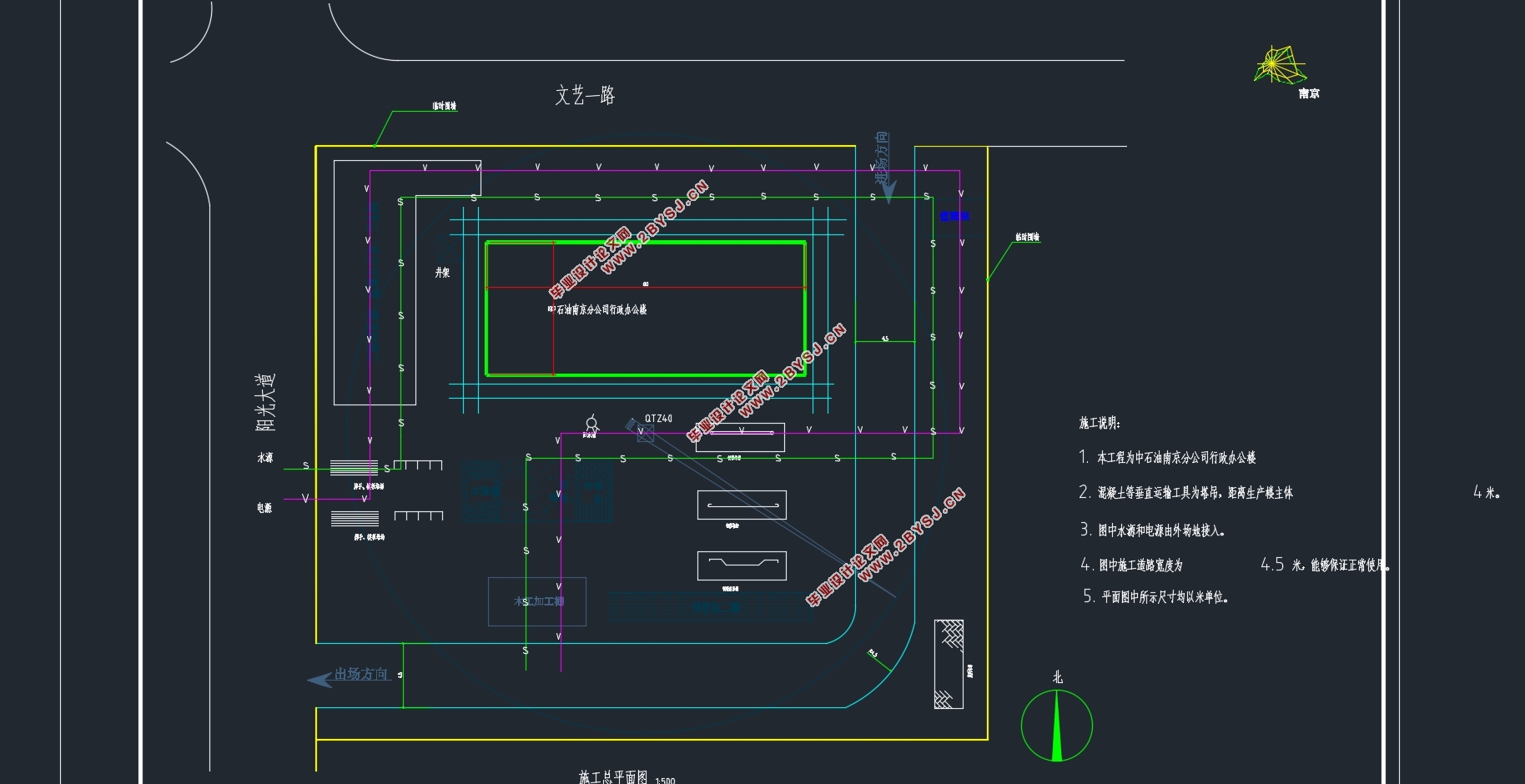

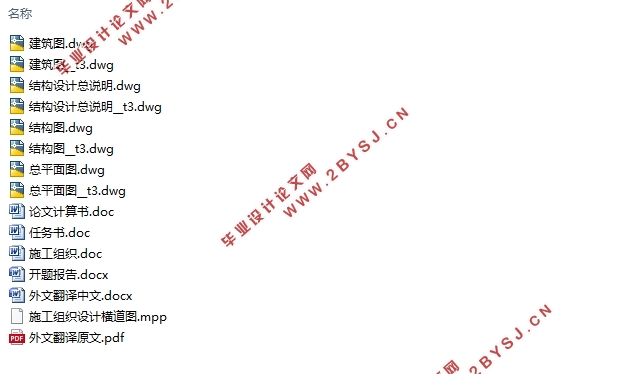

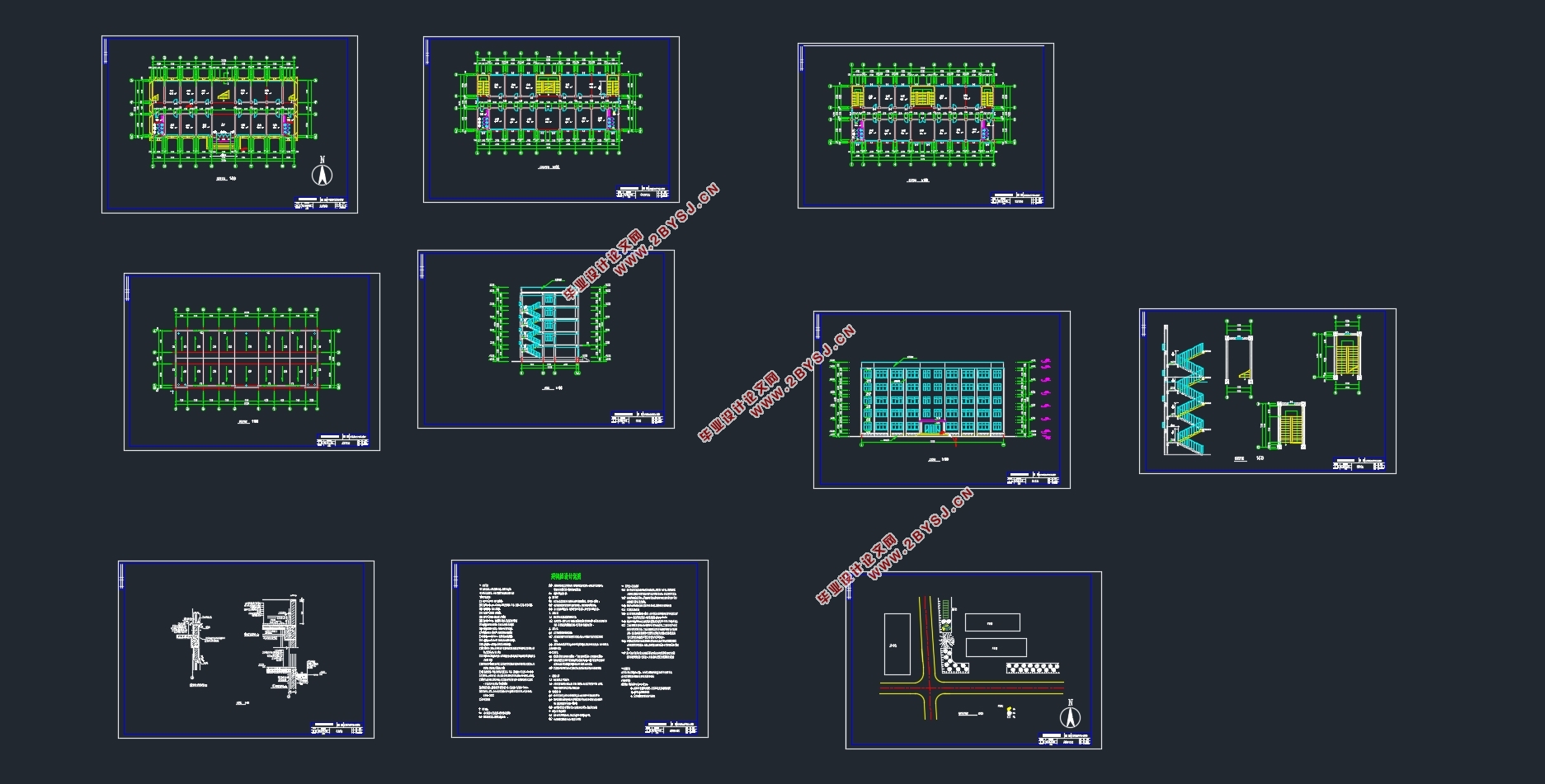

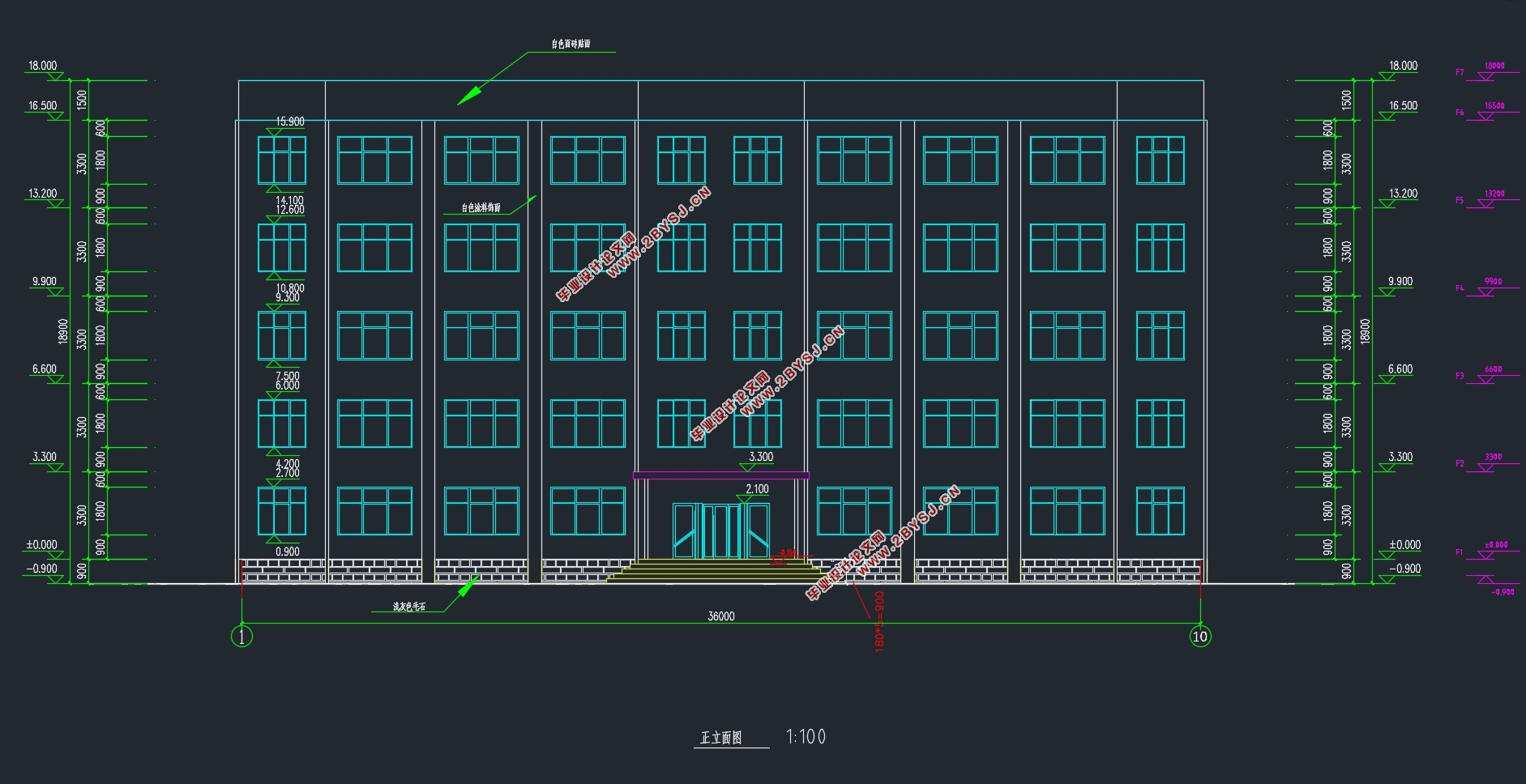

五层2500平米南京中石油行政办公楼设计(含施工组织,建筑图结构图)(任务书,开题报告,外文翻译,论文计算书15000字,施工组织25000字,建筑图8张,结构图7张,施工总平面图)
摘要
本毕业设计题目是中石油南京分公司行政办公楼设计，结构体系为五层钢筋混凝土框架结构，建筑平面外包尺寸：长×宽为36m×14m，总建筑面积约2500m2，建筑高度18.9m。
本设计计算书内容主要包括：构件尺寸的初步确定、框架的计算简图、荷载计算、框架在水平及竖向荷载作用下的内力分析、内力组合、梁柱截面设计、板设计、楼梯设计及基础设计。其中地震作用采用底部剪力法确定，水平荷载作用下的内力采用D值法计算，竖向荷载作用下的内力采用迭代法计算。内力组合考虑无地震作用效应组合和有地震作用效应组合两种情况。由于此框架属于三级框架，所以没有进行节点抗震设计，但是在梁柱截面设计时采用了“强柱弱梁”的设计原则。楼梯采用板式楼梯。基础采用桩基础。
在设计过程中采用电算对手算结果进行校核，及时发现设计中的错误以及与电算不同的部分，找出原因。
 关键词：框架结构，内力组合，截面设计，独立基础

Abstract
The graduation project topic is PetroChina Nanjing company administrative office building design , structural system for the five-story reinforced concrete frame structure,building plan outsourcing dimensions: length×width36m×14m,with a total gross floor area of approximately 2500m2,building height 18.9m.
The content of this design calculation include: defining magnitude of frame members and  calculated sketch of frame, counting loads, calculating internal force of section underlying horizontal and vertical loads, combining internal force, designing section of beams and columns and plate and staircase, and design of the foundation. Horizontal earthquake load is calculated by equivalent base shear method, internal force is calculated underlying horizontal loads by D value method，internal force is calculated underlying vertical loads by iterative method. Earthquake is and not is considered in Combination of internal force. For this frame belonging to third class frame, not counting intersection of beams and columns, but this design obeys the design philosophy of “strong column and weak beam”. Staircase is plate-type. The foundation is pile.
Hand computation is checked by computer in the course of counting, aiming to finding
error and analyzing reason.
Key words：Frame structure，Combination of internal force, Section design，Independent Pile

（一）设计依据
1.1、工程概况
本工程为实际应用课题，地点在江苏省南京市，为中石油南京分公司行政办公楼设计。建筑场地长36m，宽14 m，建筑面积2500 m2；为三跨五层钢筋混凝土框架结构，层高3.3 m，主要跨度6 m。在正常情况下，本工程的合理设计使用年限为50年。
1.2、工程地质资料
（1）建筑场地天然地面绝对标高25 m。
     天然地面下厚0.55m左右为人工杂填土，地基承载力标准值fak=65KPa，Es=1.8MPa，；其下为1.25m粉质粘土，fak=200KPa，Es=5.8MPa，qsa=50KPa；然后为粉砂，厚7～10m，fak=256KPa，Es=11.5MPa，qsa=87KPa。
地下水位位于地表下0.75m，无侵蚀性。
（2）基础形式：根据场地工程地质特征及拟建建筑物结构荷载特征，建议采用柱下独立基础。
1.3、结构和场地地震效应
（1）本工程为多层框架结构，建筑结构的安全等级为二级。
（2）拟建场地抗震设防烈度7度，设计基本地震加速度值为0.10g，设计地震分组为第一组，特征周期为0.35s。
（3）工程场地Ⅱ类。
（4）按“建筑工程抗震设防分类标准”，本工程为丙类建筑。
1.4、基本风压、基本雪压和荷载取值
按《建筑结构荷载规范》GB5009-2012采用。
1.5、施工技术条件及保障条件
本工程由大型建筑工程公司承建，设备齐全，技术良好。水、电供应由建设单位保证。


目 录
第一章   结构选型与布置    1
第二章    确定计算简图    7
2.2.1确定计算简图    7
2.2.2梁、柱截面尺寸    7
2.2.3材料强度等级    8
2.2.4荷载计算    8
第三章   框架内力计算    18
3.2.1恒载作用下的框架内力    18
3.2.2活载作用下的框架内力    26
3.2.3风荷载作用下的位移、内力计算    32
3.2.4地震作用下横向框架的内力计算    38
第四章   框架内力组合    49
第五章    框架梁柱截面设计    65
第六章    楼梯结构计算设计    72
6.2.1梯段板计算    73
6.2.2休息平台板计算    73
6.2.3梯段梁TL1计算    74
第七章  现浇楼面板设计    75
7.2.1跨中最大弯矩    75
7.2.2求支座中点最大弯矩    76
7.2.3 A区格    77
7.2.4 E区格    79
第八章  基础设计    82
8.1基础设计    82
8.1.1荷载计算    82
8.2.2确定基础底面积    83
8.2.4基础结构设计（混凝土选用C30）    85
第九章 PKPM软件在框架结构设计    90

施工组织设计
目录
第一章：工程概况    3
1、工程综合说明    3
2、主要建筑做法说明    3
3、工程重要性及特点    4
第二章：施工准备    5
1、公司内后勤准备    5
2、现场施工准备    5
第三章：施工计划    8
1、施工内容的划分：    8
2、施工生产的安排    8
3、施工质量目标：    9
4、工期目标：    9
5、主要施工方法的选择：    10
6、与业主、监理的配合措施    10
第四章：施工总平面规划    12
1、施工地区现有条件    12
2、施工总平面布置的原则    12
3、施工总平面布置    12
4、施工现场总平面管理    13
第五章    土建分项工程施工方案    14
1、基础工程    14
2、主体工程施工方案    22
3、屋面工程施工方案    30
4、装饰工程    32
5、脚手架工程    37
6、室外工程    38
第六章      质量保证措施及技术措施    40
1、组织保证    40
2、管理保证    40
3、保证工程质量的技术措施    42
4、全面接受业主、监理的监督和管理    42
5、土建分项工程质量通病防治措施：见下页表二    42
6、装璜分项工程质量通病防治措施，参见装璜分项工程施工方案3、质量通病与防治措施”。    42
第七章  施工工期保证措施    46
1、总工期目标    46
2、影响本工程工期的主要因素：    46
3、工期保障的组织措施    46
4、工期保障的技术措施    47
第八章   施工安全保证措施    49
1、项目经理负责制度    49
2、安全教育制度    49
3、安全防护措施    49
第九章   文明施工保证措施    52
第十章   其他措施    55
1、资料管理措施    55
2、成品保护措施    55
3、降低工程成本的措施    56
4、工程竣工、验收及回访保修    56
