长沙县芦洞源水库除险加固工程设计(含CAD图)

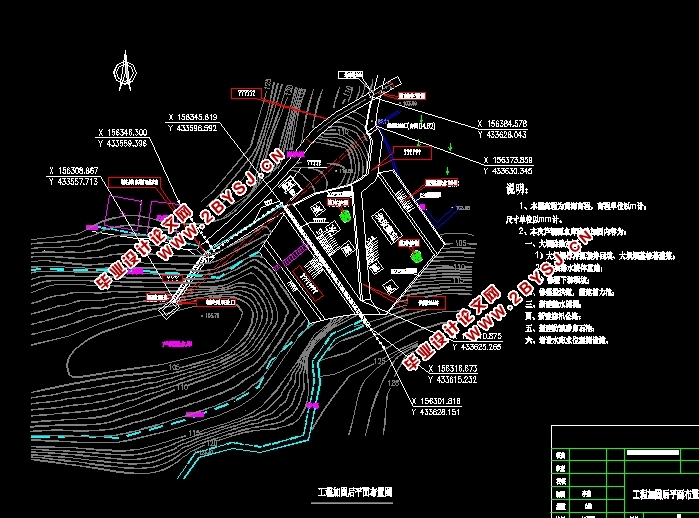

长沙县芦洞源水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文18000字,CAD图纸23张)
摘  要：本设计是在芦洞源水库文件资料的基础上，分析水库的主要问题：大坝坝体和基础渗漏以及溢洪道渗漏，大坝裂缝，输水低涵、输水隧洞渗水和大坝无安全监测设施。针对以上问题，根据本库实际地理情况及各项测量数据和水文数据，本次除险加固采取的措施有：对坝体进行冲抓回填；对坝基进行帷幕灌浆处理。对溢洪道底板及侧墙进行拆除重建，新建下游消力池，对右侧山体进行削坡减荷，新建输水隧洞，增设大坝安全监测设施。
关键词：病险水库；除险加固；渗漏；冲抓回填；帷幕灌浆

Design of Danger Elimination and Reinforcement for the Ludongyuan Reservoir of Changsha County
Abstract：The design analysis of the main problems of the reservoir based on documents of records for Ludongyuan reservoir. The problems include leakage of the dam body and the foundation,leakage of spillway and dam's cracks, conveyance low-bypass,leakage of the water Conveyance Tunnel and no security monitoring facilities. In view of the above problems, according to the reservoir's actual geographical condition,the measured data and the hydrological data, the reinforcement measures are as following: open-bottomed well backfilling of the dam body, grouting curtain for the dam's foundation,demolition and reconstruction of the spillway's bottom-plate,building stilling basin of the downstream,cutting slop of the mountain on the right side of the reservoir,building other water conveyance tunnel and installing dam safety monitoring facilities.
Key words：dangerous reservoir；reinforcement；leakage；chong grasping backfill；curtain grouting.

芦洞源水库位于长沙县金井镇九溪源村，坝址距金井集镇约6km，距县城约48km，仅有机耕路通向坝顶，路况较差。地理坐标东经 113°19′21″，北纬28°31′14″，水库位于湘江一级支流捞刀河支流金井河上游，集雨面积0.47 ，总库容22.3万 ，是一座以灌溉为主，结合防洪、养殖等综合利用的小二型水库。
枢纽工程由大坝、溢洪道、输水涵洞等建筑物组成。
溢洪道位于大坝左坝肩内侧山中。输水涵洞位于大坝靠左部位。
芦洞源水库于1977年建成，水库灌溉农田面积0.21 ，下游保护人1000人。
2  综合说明
2.1  水库工程位置
芦洞源水库位于长沙县金井镇九溪源村，坝址距金井集镇约6km，距县城约48km。
2.2  水库项目区基本情况
芦洞源水库位于湘江一级支流捞刀河支流金井河上游，控制流域面积0.47 ，坝址以上干流长度1.304km，干流平均坡降0.0335。水库正常库容为18.79万 ，总库容为22.28万 ，是一座以灌溉为主，兼顾防洪、养殖等综合利用的小（2）型水库。水库灌溉面积为0.21 。
 1、枢纽主要建筑物及特性参数
水库枢纽工程由大坝、溢洪道、输水涵洞等永久建筑物组成。
（1）工程等级与洪水标准
根据《防洪标准》GB50201-1994及《水利水电工程等级划分及洪水标准》SL252-2000的相关规定，芦洞源水库总库容为22.28万 ，为小(2)型水库，工程等别为Ⅴ等，主要建筑物为5级，次要建筑物为5级。根据《水利水电工程等级划分及洪水标准》的3.2.1条的规定，芦洞源水库大坝为山区、丘陵区永久性水工建筑物，确定其设计洪水标准为20年一遇，校核洪水标准为200年一遇。溢洪道消能防冲标准为10年一遇。
（2）水库水位与相应库容
芦洞源水库堰顶水位（起调水位117.34m），相应库容为18.79万 ，则调洪复核结果为：20年一遇的设计洪水位为118.05m，最大下泄流量为3.43  /s，相应库容为21.39万 ；200年一遇校核洪水位为118.29m，最大下泄流量为5.45  /s，相应库容22.28万 。
（3）大坝
大坝为心墙土坝，坝顶高程119.6m。最大坝高16m，坝轴长46m，坝顶宽4.6m。大坝上游边坡分为两级，从坝顶至坝脚坡比依次为1:1.92边坡，接1.6m宽平台（平台高程为113.95m），再接1:3.4边坡。大坝上游坡采用预制砼六角块护坡，护坡完好。下游边坡分为两级，从坝顶至坝脚坡比依次为1:1.82边坡至高程109.99m， 再接1:3边坡。下游坝坡有部分草皮护坡，另一部分裸露。上坝机耕路斜穿过下游坝坡。下游坝脚有堆石棱体，棱体顶部高程为104.60m，有渗水现象。
（4）溢洪道
溢洪道位于大坝左坝肩左侧，为正槽开敞式溢洪道，全长102.3m，堰顶高程为117.34m，堰顶宽3.1m。溢洪道控制段侧墙和底板现浇砼衬砌，泄槽段未进行任何衬砌，杂草丛生，存在掉快和局部垮塌现象。溢洪道下游段无消能设施。
（5）输水设施
输水涵洞位于大坝左侧，为0.55m*0.5m浆砌石箱涵，有斜拉闸门，手摇式启闭机，涵洞出口高程为104.62m。输水涵洞漏水严重。


目    录
摘要：    1
关键词：    1
1  前言    2
2  综合说明    2
2.1  水库工程位置    2
2.2  水库项目区基本情况    2
2.3  工程的简要建设过程    3
2.4  目前水库存在的主要问题    3
2.5  除险加固的必要性    4
2.6  工程任务与规模    4
3  工程水文及调洪演算    5
3.1  基本情况    5
3.2  气象资料    5
3.3  设计暴雨洪水    5
3.4  工程等级及洪水标准    6
3.5  调洪演算复核    6
3.6  抗洪能力复核    6
3.6.1  水库大坝坝顶高程复核    6
3.6.2  溢洪道控制段顶部高程复核    8
3.6.3  泄洪安全分析    8
3.7  防洪标准复核结果    8
3.7.1  防洪标准    8
3.7.2  水库大坝的实际防洪能力    8
4   工程地质    9
4.1  绪言    9
4.1.1  概况    9
4.1.2  工程存在的地质问题    10
4.2  结论    10
5  除险加固设计    11
5.1  工程任务和规模    11
5.2  主要加固项目    11
5.4  设计依据    11
5.5  设计规范、参考资料    12
5.6  加固设计    12
5.6.1  大坝除险加固设计前渗流计算    14
5.6.2  大坝除险加固前稳定计算    17
5.6.3  大坝除险加固设计    19
5.6.4  溢洪道建筑物整治    24
5.6.5  输水涵洞除险加固    24
5.6.6  大坝加固后渗流稳定计算    26
5.6.7  防汛公路设计    32
5.6.8  水位观测设计    32
6  结论及建议    32
参考文献    33
致谢    34
附录    34
