长沙县干杉乡荷塘水库除险加固工程设计(含CAD图)

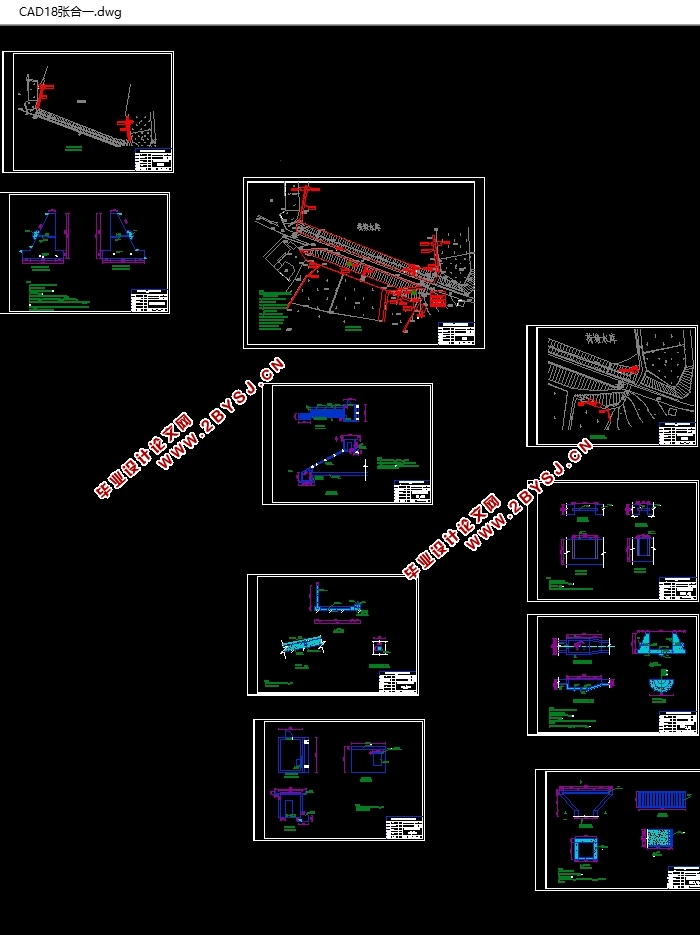

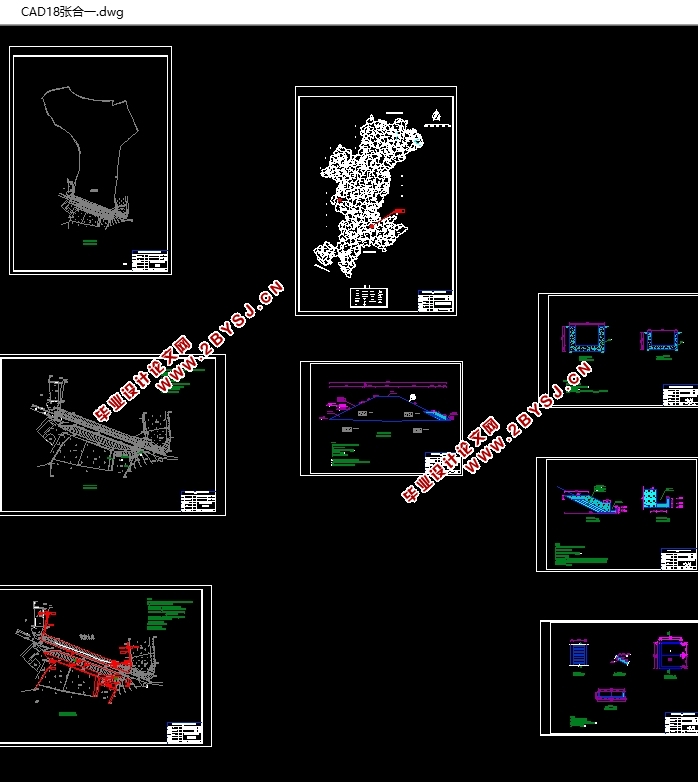

长沙县干杉乡荷塘水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文19000字,CAD图纸18张)
摘  要：本人选取长沙县干杉乡荷塘水库除险加固作为毕业设计，综合运用了水文、水力学、土力学等知识，巩固并实践了课本上所学的理论知识。针对荷塘水库的现状对荷塘水库采取一些措施，从而达到除险加固的目的，同时将水库周边老百姓的意见考虑到设计中。
关键字：水库；加固；坝坡；设计；水文；工程地质；溢洪道

The Reinforcement Project Design of HeTang Reservoir in GanShan ChangSha
Abstract: The reinforcement project of HeTang Reservoir in GanShan of ChangSha was selected as  my graduation project. ,making comprehensive use of the knowledge of hydrology, hydraulics, soil mechanics in the project design,which consolidate and practice the theoretical knowledge learned in the textbook .In my design,there are  some measures for the status of the reservoir of HeTang reservoir as well as taking the opinions of ordinary people around the reservoir into account.     Key words: reservoir； reinforcement； dam slope；design；hydrology；engineering geology；spillway

2  工程概况
2.1  水库工程位置
荷塘水库位于湖南省长沙县干杉镇长安村境内，所在流域为榨山港河流域。坝址地处东经 113°13′3.5″，北纬28°9′13.1″，坝址距干杉镇政府约5.4km，距县城约31km，有水泥公路通往库坝区，对外交通条件良好。
2.2  工程任务
荷塘水库是一座以灌溉为主，兼有防洪、养鱼等综合利用的小（2）型水库。水库控制流域面积0.63km2，坝址以上干流长度0.6km，干流平均坡降10‰，总库容13.8*104m3，正常库容为8.74*104m3，加固后死库容为0.37*104m3，为年调节水库。水库防洪保护耕地53*104m3，保护人口约800。
2.3  枢纽主要建筑物及特性参数
水库枢纽工程由大坝、溢洪道、输水涵洞等永久建筑物组成。
荷塘水库总库容13.8*104m3，为小（2）型水库，根据《水利水电枢纽工程等级划分及洪水标准》（SL252-2000）确定枢纽工程为Ⅴ等工程，其主要建筑物为5级建筑物，次要建筑物为5级建筑物。设计洪水标准为20年一遇，校核洪水标准为200年一遇。正常运行情况下坝顶安全超高为0.5m，非常运行情况下为0.3m，溢洪道消能防冲工程设计标准为10年一遇。
水库正常蓄水位55.66m（黄海高程，以下均同），相应正常库容8.74万m3；水库设计洪水位56.42m（P=5%），相应库容12.9万m3；校核洪水位56.66m（P=0.5%），相应库容13.8*104m3；加固后死水位为53.3m，相应库容0.37*104m3；兴利库容为8.37*104m3。
大坝为均质坝，坝顶高程58.97m。最大坝高6m，坝轴长118.5m，坝顶宽6m。大坝上游从坝顶至坝脚坡比依次为：1:1.8边坡，接1.42m一级平台（平台高程为57.28m），接1:1.9边坡至底部，大坝坝坡采用现浇砼护坡，大坝上游砼护坡局部破损，伸缩缝内生长杂草。下游坝坡从坝顶到坝底的坡比为1: 2，下游坝坡杂草及灌木丛生。坝趾无堆石棱体。大坝左、右岸边坡垮塌严重。
溢洪道位于大坝左侧，为正槽式溢洪道，堰顶高程为55.66m，堰顶宽1.5m。溢洪道控制段用现浇砼衬砌；下游段有消能防冲设施，规格尺寸过小不利于消能。泄洪渠多处破损。

3.1  基本情况
荷塘水库位于长沙县干杉镇长安村，坝址距干杉镇政府约5.4km，距长沙县约31km，距长沙市30多Km，有水泥公路通向坝顶，交通条件良好。水库所在流域流域为榨山港流域。
水库控制流域面积0.63km2，干流长度0.6km，干流平均坡降10‰，总库容13.8*104m3，正常库容8.74*104m3，死库容0.37*104m3，为年调节水库。


目    录
摘  要    1
关键字    1
1  前言    2
2  工程概况    2
  2.1  水库工程位置    2
  2.2  工程任务    2
  2.3  枢纽主要建筑物及特性参数    2
  2.4  工程的简要建设过程    3
  2.5  目前水库存在的主要问题    3
3  工程水文及调洪演算    3
  3.1  基本情况    3
  3.2气象情况    4
  3.3  设计暴雨    4
    3.3.1  水文基本资料    4
    3.3.2  工程等级及洪水标准复核    4
    3.3.3  设计暴雨    4
    3.3.4  设计净雨过程的计算    4
  3.4  设计洪水    5
    3.4.1  用推理公式求设计洪水、校核洪水    5
    3.4.2  入库洪水总量    7
    3.4.3  施工分期洪水    7
  3.5  调洪演算复核    10
    3.5.1  调洪复核原则    10
    3.5.2  调洪演算的基本方程    10
    3.5.3  调洪演算的基本资料及来源    10
    3.5.4  调洪复核结果    12
  3.6  抗洪能力复核    13
    3.6.1  水库大坝坝顶高程复核    13
    3.6.2  溢洪道控制段顶部高程复核    15
    3.6.3  泄洪安全分析    15
  3.7  防洪标准复核结果    15
    3.7.1  防洪标准    15
    3.7.2  水库大坝的实际防洪能力    15
    3.7.3  泄洪能力    16
4  工程地质    16
  4.1  绪言    16
  4.2  坝址工程地质条件    17
    4.2.1  地形地貌    17
    4.2.2  地层岩性    17
    4.2.3  地质构造及地震    17
    4.2.4  气象    17
    4.2.5  水文地质条件    18
    4.2.6  物理地质现象    18
  4.3  大坝工程地质评价    18
    4.3.1  坝区岩土工程地质特性剖面分区    18
    4.3.2  坝体填筑土质量评价    18
    4.3.3  坝基岩土工程地质质量评价    19
    4.3.4  坝基与岸坡基础处理质量评价    19
  4.4 坝区主要工程地质问题评价    19
    4.4.1  坝体抗震稳定问题评价    19
  4.5  其他建筑物区工程地质条件评价    19
    4.5.1  溢洪道    19
  4.6  物理力学指标建议值    19
  4.7  天然建筑材料    20
    4.7.1  土料    20
    4.7.2  砂砾石料    20
    4.7.3  块石料    20
  4.8  结论    20
5  除险加固设计    20
  5.1  工程任务和规模    21
  5.2  主要加固项目    21
    5.2.1  水库安全认定结论    21
    5.2.1  水库除险加固的主要项目    21
  5.3  设计依据    21
    5.3.1  工程等级与建筑物级别    21
    5.3.2  设计基本资料    22
  5.4  加固设计    23
    5.4.1  挡水建筑物加固设计    23
    5.4.2  溢洪道建筑物整治    27
    5.4.3  输水涵洞除险加固    31
    5.4.4  大坝两岸挡土墙设计    33
    5.4.5  水位观测设施设计    34
6  结论    35
参考文献    35
致谢    36
附录    36
