长沙县干杉镇红旗水库除险加固工程设计(含CAD图)

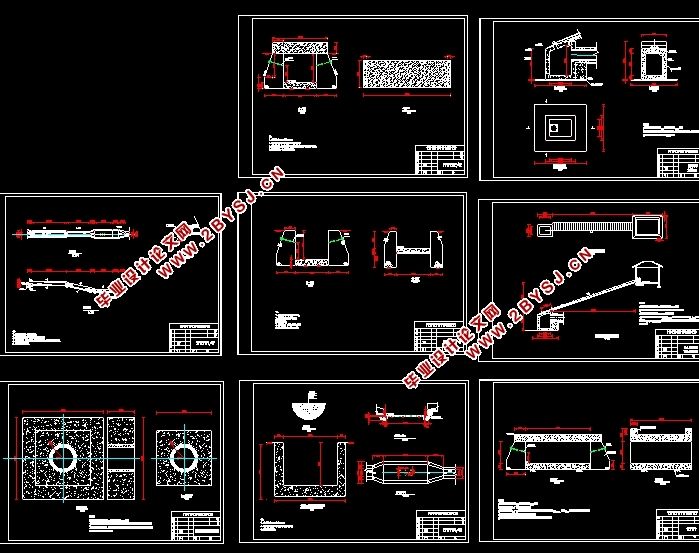

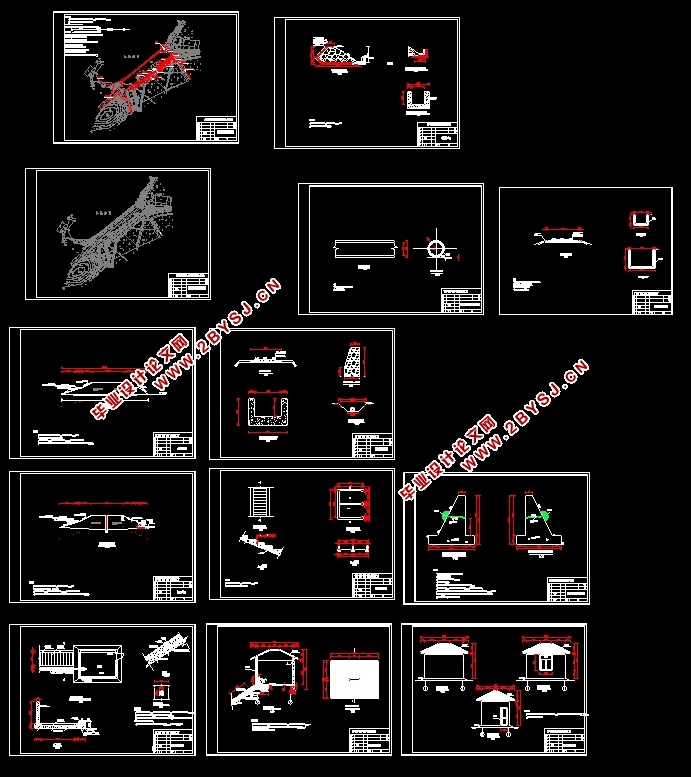

长沙县干杉镇红旗水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,论文13500字,CAD图纸22张)
摘 要：红旗水库，位于湖南省长沙县，是一座以灌溉为主，结合防洪、养殖等综合效益的小（Ⅱ）型水利工程。由于水库施工质量较差，加上年久失修，该水库存在坝体、坝基渗漏，坝坡冲刷损毁严重，输水底涵裂缝漏水，溢洪道垮塌於塞等问题。本次加固除险设计包括大坝护坡排水、坝身、坝基防渗、封堵废除原底涵、新建一输水底涵、整修溢洪道等工作。
关键词：水库；大坝；溢洪道；底涵；防渗

Design Of Danger Elimination And Reinforcement For The Hongqi Reservoir Of Gansha Town In Changsha County
Abstract: Hongqi-Reservoir is located in village of gansha town changsha County.It is a mainly to irrigating,combined with flood control,aquaculture and so on small (Ⅱ) of water conservancy projects.Construction of the reservoir due to poor quality, coupled with disrepair, the reservoir existence of problems, such as dam and the foundation leakage,slope erosion serious damage, cracks in the culvert water leakage,and spillway meltdown.The reinforcement design,including the dam slope and drainage,dam body and impervious foundation,sealing the old abolition of the culvert,construction a new water culverts, and refurbishment of the spillway.
Key words: reservoir; dam; spillway; ulvert; impermeable

1  前言
    红旗水库位于长沙县干杉镇百祥村，据长沙市38km，为小Ⅱ型水库。水库集雨面积0.995km2，总库容32.3万m3，灌溉农田面积87公顷，是干杉镇一个重要的水利工程。该水库是一座以灌溉为主，兼顾防洪的小Ⅱ型水库。水库由大坝、溢洪道、输水涵管（卧）管等建筑物组成，主要建筑物级别为5级。
     本次设计结合实际情况，对红旗水库进行了卧管重建、溢洪道重建、大坝护坡、南岸护坡等除险加固工程。
1.1  综合说明
1.1.1  工程概况
1.水库工程位置
红旗水库位于长沙县干杉镇百祥村，距长沙市38km，距星沙10km，为小Ⅱ型水库。水库集雨面积0.995km2，总库容32.3万m3，灌溉农田面积87公顷，是干杉镇一个重要的水利工程。该水库是一座以灌溉为主，兼顾防洪的小Ⅱ型水库。水库由大坝、溢洪道、输水涵管（卧）管等建筑物组成，主要建筑物级别为5级。上游来水主要是大塘和窑塘子等骨干山塘。
2.工程任务
水库在修建时，标准较低，加之运行多年，各项建筑物老化，已呈现出病险征兆，水库大坝坝身及低涵存在渗水等诸多隐患，2006年汛期低涵穿孔，出现较大险情，经临时封堵处理，低涵已不能正常运行，且无法保证安全度汛，2007年曾对该水库进行过改造，但是效果不明显，还存在着较多的安全隐患，所以对该水库进行除险加固改造势在必行。受业主委托，湘潭市水利水电勘测设计院技术人员对现场进行了认真勘察，结合工程的实际情况，拟定对水库进行低涵、防汛公路、坝外坡、排水棱体、消力井、防汛器材池等项目进行除险加固改造。
3.主要建筑物及病险情况
工程主要建筑物包括溢洪道、消力池、输水涵洞等。
（1）大坝
1）大坝坝体散浸：水库自蓄水运行至今，水库大坝坝身及低涵存在渗水漏水等诸多隐患，2006年汛期低涵穿孔，出现较大险情，经临时封堵处理，低涵已不能正常运行。在大坝外坡高程52~54m段一直存在散浸问题，散浸面积约15m2。散浸引起坝坡面湿润与局部表层土体脱坡。多年来针对坝体散浸采取在开排渗沟等处理措施处险。散浸主要原因：填筑料不均一，空隙大，施工质量差、分层界面多，夯压不密实、碾压后土的渗透系数达不到土坝的防渗技术要求，导致汛期坝体外坡存在较严重的散浸问题，流量一般0.01~0.1L/s，汛期最大达0.25 L/s。因此多年来水库控制在正常蓄水位运行。
2）大坝坝体与坝基接触界面散浸与渗漏：据地质现场调查：自蓄水运行至今，坝体与坝基坝肩接触部位普遍存在渗漏问题。汛期与高库水位时，高程53m以下，坝下游导渗沟渗漏点1处，单个渗漏量Q=0.01~0.05L/s，工程自运行至今，一直存在坝体与坝基、两岸坡接触界面渗漏问题。汛期渗漏量有呈现明显增大的趋势，对坝体稳定构成潜在危害。
3）坝基渗漏：据调查，大坝自蓄水运行以来，距外坡坝脚0~5m范围内常年渗漏，坝下游右侧集中渗漏点2处，单处渗漏量Q=0.01~0.1L/s，汛期最大达0.25L/s。渗漏量随库水位的升高具有增大趋势。
4）大坝下游坝坡边坡较陡，坝顶宽度过窄，排水棱体块石风化严重。
