长沙县日头岭水库除险加固工程设计(含CAD图)

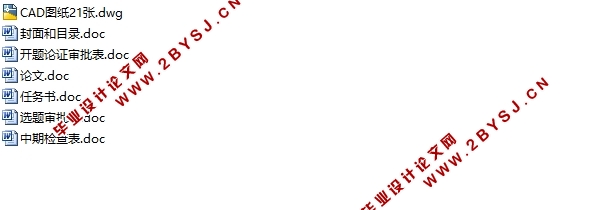

长沙县日头岭水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文16000字,CAD图纸21张)

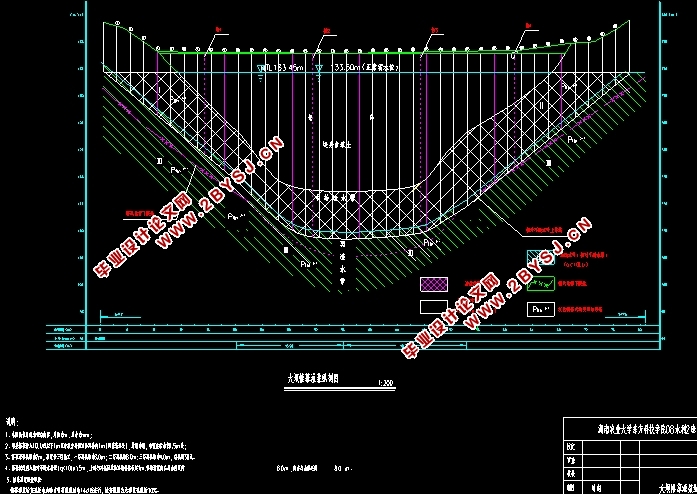

摘  要：本设计是在长沙县日头岭水库文件资料的基础上，分析水库的主要问题：大坝坝体和基础渗漏以及溢洪道渗漏，大坝裂缝，输水低涵、输水隧洞渗水和大坝无安全监测设施。针对以上问题，根据本库实际地理情况及各项测量数据和水文数据，本次除险加固采取的措施有：对坝体进行冲抓回填；对坝基进行帷幕灌浆处理。对溢洪道底板及侧墙进行拆除重建，新建下游消力池，新建输水隧洞，增设大坝安全监测设施。
关键词：除险加固；渗漏；冲抓回填；帷幕灌浆

Design of Danger Elimination and Reinforcement for the Ritouling Reservoir of Changsha County
Abstract: This design is in changsha County for ritouling reservoir file information based on the analysis of the main problems of reservoir, dam body and foundation: leakage and seepage spillway dam cracks, tunnel seepage and dam safety monitoring facilities. In view of the above problems, according to the library actual geographical condition and the measured data and the hydrological data, the reinforcement measures are: to the dam to grab on dam foundation curtain grouting backfill; processing. On Spillway base plate and side walls were demolished and rebuilt, new downstream stilling pool, the new addition of water conveyance tunnel, dam safety monitoring facilities.
Key words: Reinforcement；Leakage；Chong grasping backfill；Curtain grouting

2  工程概况
2.1  水库工程位置
日头岭水库位于长沙市长沙县凤山村境内，地理坐标为东经113°18′54″
，北纬28°31′2″。坝址距高桥集镇约5km，距县城约48km，有机耕路通向坝顶。
2.2  地形地貌
工程区属变质岩丘陵地貌单元，山体呈北东向分布，山脊较宽，坝址位于两山溪峡谷汇合处出口，两岸地形呈较对称的斜向“U”型谷。两岸山体较雄厚，山顶高程         88~111.2m， 基岩多裸露。 筑坝前河谷为1m~2m厚的残坡积层覆盖，谷底高程67m~68m，相对切割深15m~30m，两岸山坡坡角20~45°。坝顶高程76.69m，宽4.3m。勘测期间水位71.17m，水深约2.9m。植被覆盖率较好。
2.3  工程任务
日头岭水库正常蓄水位为133.5m，高程系统采用国家85高程，设计洪水位为134.08m（P=3.3%），校核洪水位为134.29m（P=0.33%）。
日头岭水库是是一座以灌溉为主，兼顾防洪等综合利用的小（2）型水库，坝址以上干流长度为0.798km，干流平均坡降3.79%，水库位于长沙县高桥镇凤山村，属于湘江一级支流捞刀河支流金井河水系，集雨面积0.226km2，总库容32.98万m3，水库灌溉下游农田33.33公顷 。
2.4  主要建筑物及病险情况
工程主要建筑物包括大坝坝体、溢洪道、低位输水隧洞、高位输水隧洞等。
（1）大坝
日头岭水库大坝为心墙土坝，坝顶高程136.48m，最大坝高21.73m，坝顶轴线长64m，坝顶宽3.2m；大坝上游边坡分为两级，从坝顶 至坝脚依次为：1：1.7边坡(高8.8m)，接1.1m宽的平台，再接1：2.9的边坡(高3.65m) ，高程127.44m以下边坡采用六角块砼护坡，高程127.44m至坝顶采用草皮护坡；大坝下游边坡分为三级，从坝顶至坝脚依次为：1：1.6边坡（高9.5m），接3.1m宽的平台，再接1:1.75边坡（高6.5m），接1.8m宽的平台，再接1：0.8的边坡（高5.4m），边坡采用草皮护坡。
目前大坝坝体存在的主要问题有：坝体填筑质量差，坝体内坡存在严重渗漏；坝基存在渗漏，坝体与坝基、坝肩接触面渗漏；坝体迎水面的砼六角块护坡部分塌陷、隆起，未衬砌至正常蓄水位；下游坝坡过陡，坝脚排水棱体破损严重。

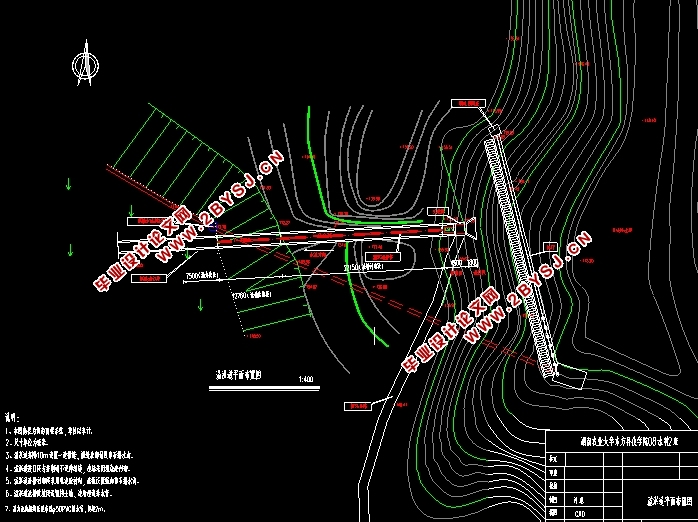

（2）溢洪道
溢洪道位于水库右侧山中，水库进口段坍塌严重，同时下游无消能防冲设施。溢洪道全线无衬砌，侧壁岩石风化强烈，存在掉快和局部垮塌现象导致局部堵塞。
（3）输水设备
日头岭水库低位输水隧洞尺寸为1.0m*1.4m，出口段为 600砼涵管，位于大坝右侧山中，斜拉闸门，手摇式启闭机，涵管出口高程为117.70m。低位输水隧洞存在的主要问题为隧洞洞身未衬砌，出口段直接由涵管接出，存在有压流。
日头岭水库高位输水涵洞位于大坝左岸，进水口底高127.10m；大坝坝体与涵洞接合处存在接触冲刷问题，造成涵洞渗漏严重，同时涵洞无任何启闭设备，因年代久远，已经破损不堪，不能发挥正常功能。


目  录
摘要    1
关键词    1
1  前言    2
2  工程概况    2
    2.1  水库工程位置    2
    2.2  地形地貌    2
    2.3  工程任务    3
    2.4  主要建筑物及病险情况    3
    2.5  安全鉴定报告结论    4
    2.6  工程地质    4
3  水文计算    5
    3.1  基本情况    5
    3.2  气象情况    5
    3.3  设计洪水    5
        3.3.1  工程等级及洪水复核标准    5
        3.3.2  设计暴雨    5
        3.3.3  推求设计洪水过程线    6
        3.3.4  施工分期洪水    8
    3.4  调洪演算    8
        3.4.1  基本资料    8
        3.4.2  调洪演算    9
    3.5  水库抗洪能力复核    10
        3.5.1  水库大坝顶部高程复核    10
        3.5.2  溢洪道控制段顶部高程复核    11
        3.5.3 防渗心墙顶部高程复核    12
4  除险加固设计    12
    4.1  设计依据    12
        4.1.1  工程等级与建筑物级别    12
        4.1.2  设计基本资料    12
    4.2  大坝除险加固    13
        4.2.1  坝体概况及高程复核情况    13
        4.2.2  大坝存在的主要问题及除险加固方案比较    14
        4.2.3  主坝冲抓套井回填设计    15
        4.2.4  坝基帷幕灌浆设计    16
        4.2.5  整修及护坡设计    19
        4.2.6  贴坡排水设计    19
    4.3  溢洪道设计    20
        4.3.1  基本情况    20
        4.3.2  溢洪道除险加固设计    20
        4.3.3  溢洪道水力计算    20
    4.4  输水设备设计    25
        4.4.1  原高位输水涵洞封堵及新建高位输水隧洞设计    25
        4.4.2  低位输水遂洞除险加固设计    28
    4.5  其他建筑物设计    30
        4.5.1  水位观测设计    30
        4.5.2  防汛公路设计    30
        4.5.3  防汛设施设计    31
        4.5.4  大坝景观设计    31
5  结论    31
参考文献    31
致谢     32
