滨海区住宅楼基础结构设计(桩基础施工图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

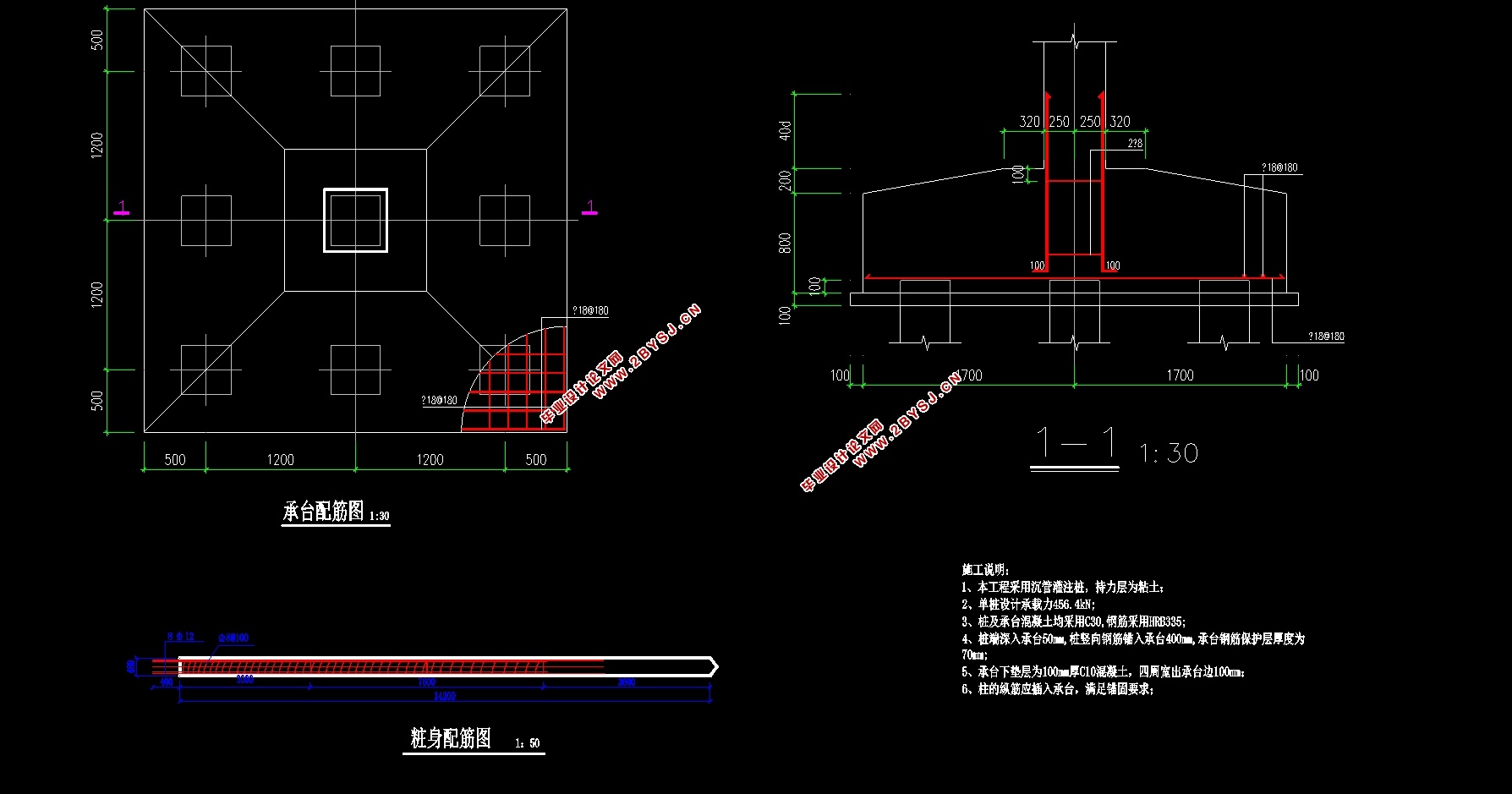

滨海区住宅楼基础结构设计(桩基础施工图)(计算书15000字,桩基础施工图1张)
桩基础是人类在软弱地基上建造建筑物的一种创造,是最古老、最基本的一种基础类型,也是目前土木工程中利用最为广泛的一种,高层建筑占到70%以上。在工程设计当中,利用土木工程力学方面的知识进行合理的桩基础设计是很重要、很有基础性意义的工作。如何选择合理的桩基础形式,对于保证安全,节约投资、降低造价起着举足轻重的作用。在本文中笔者根据上部结构荷载和场地地质条件,确定了桩型、桩几何尺寸和承台埋深,然后进行桩基计算:分析计算了单桩竖向极限承载力标准值、单桩竖向承载力特征值和复合基桩竖向承载力设计值,确定了桩数及承台底面尺寸;通过桩身结构设计计算确定桩身配筋;再进行了桩顶作用验算、基桩承载力验算和单桩桩身强度验算;接着进行承台设计:通过受弯计算确定承台配筋,通过受冲切验算桩基承台厚度及受剪验算、桩基础沉降验算;最后根据《建筑桩基技术规范JGJ94-2008》介绍了桩基础施工及工程质量检查和验收的过程,并绘制了施工图。
关键词:1. 预制桩基础 2.承台设计 3.沉降验算 4.基桩承载力验算 5.施工操作

工程概况
某工程总建筑面积4513.3m2无地下室,建筑平面尺寸为74.6m×60.5m,设架空地下室一层。地上18层框架结构,底层层高3.0m,以上各层层高均为3.0m。工程重要性等级为一级。
已知框架结构每平米容重:11~14KN/㎡,假设柱距4m×5m,则单根柱子承重11KN/㎡×4m×4m×18=3168kN,假设上部框架结构由柱子传来的荷载:Nmax=3396.8kN, Mmax=193kN•m,Vmax=75kN•m。


滨海区住宅楼基础结构设计(桩基础施工图)


目  录
第1章 绪论    5
1.1引言    5
1.2基础工程技术的国外动态    5
1.3 新型桩基的发展    6
1.4桩基向大直径超长方向发展    7
1.5桩基向工厂预制化发展    7
1.6桩基向新施工技术方向发展    7
1.7 桩基向组合桩方向发展    8
1.8向高强度桩方向发展    9
1.9桩基新设计方法    10
1.10桩基施工中存在的问题    10
1.11总体评估    11
第2章    13
2.1工程概况    13
2.2地质条件    13
2.3土层参数    13
第3章    19
3.1 基础选型    19
3.2 桩的选型    19
3.3 桩基础设计    19
3.4单桩承载力确定    19
3.4.1 单桩竖向极限承载力标准值 的确定    20
3.4.2 单桩竖向承载力特征值计算    20
3.5 确定桩数和承台尺寸    20
3.6 计算单桩承受外力    21
3.6.1桩数验算    21
3.6.2在偏心竖向荷载作用下    21
3.7桩身结构设计计算    22
3.8 桩基中各单桩水平向承载力验算    23
3.9 单桩桩身强度验算    24
3.10 承台板设计    25
3.10.1抗弯验算    26
3.10.2冲切验算    27
3.10.3抗剪承载力计算    28
3.11桩基础沉降验算    30
第4章   混凝土预制桩的施工    20
4.1混凝土预制桩的制作    20
4.2 混凝土预制桩的起吊、运输和堆放    21
4.3 混凝土预制桩的接桩    22
4.4 锤击沉桩    23
第5章   结论与展望    26
5.1结论    28
5.2展望    41
参考文献    43
致  谢    44
