七层4000平米某住宅楼框架结构设计(建筑图,结构图)

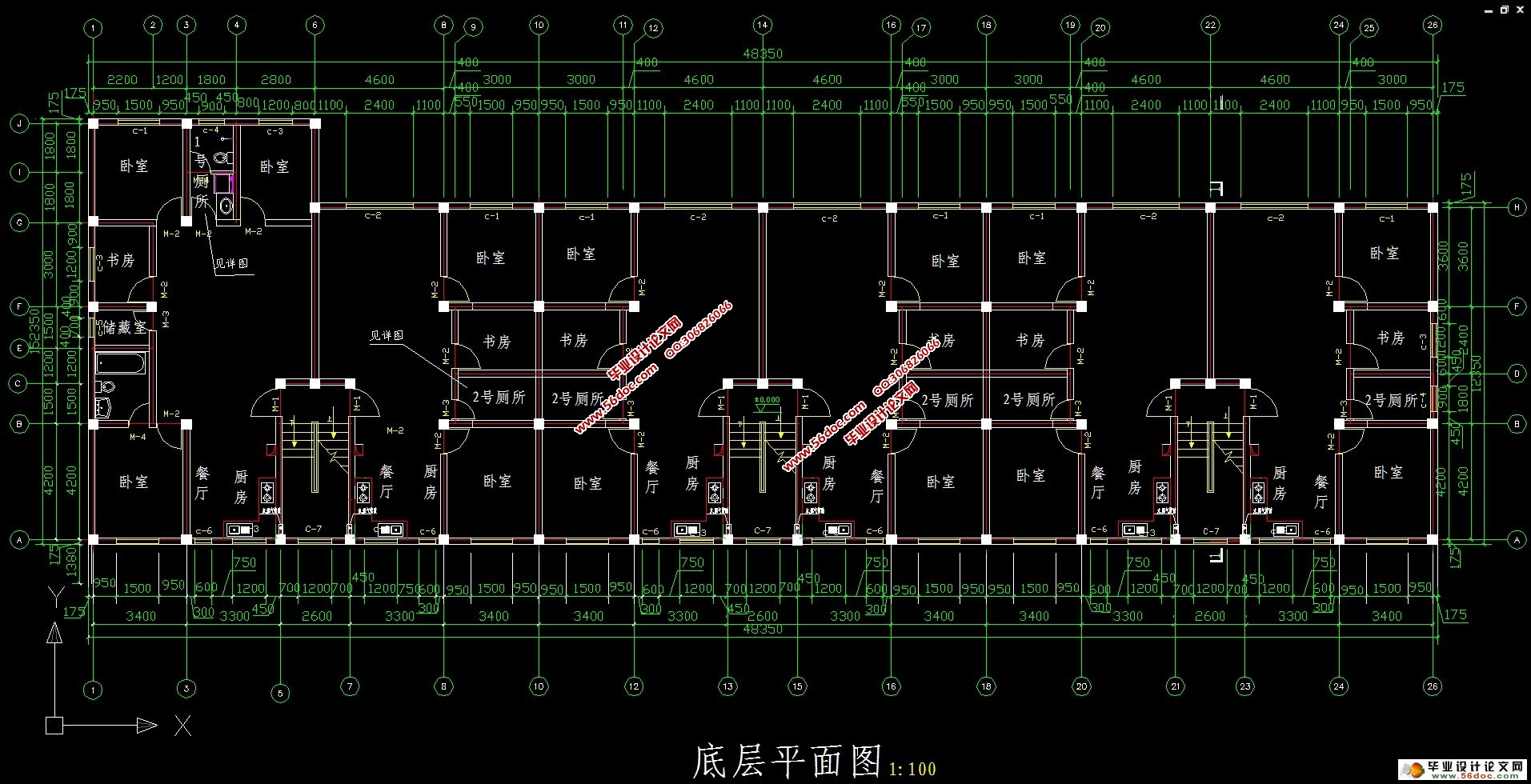

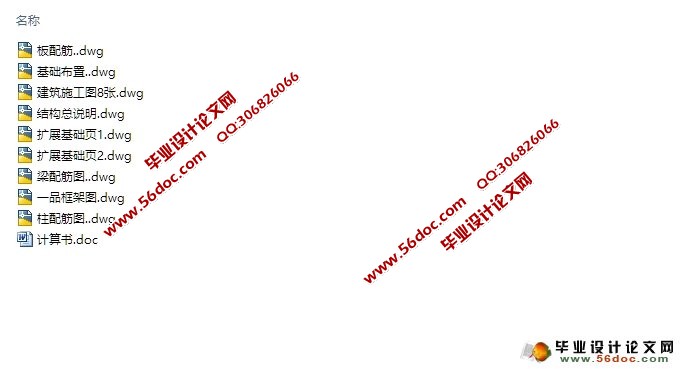

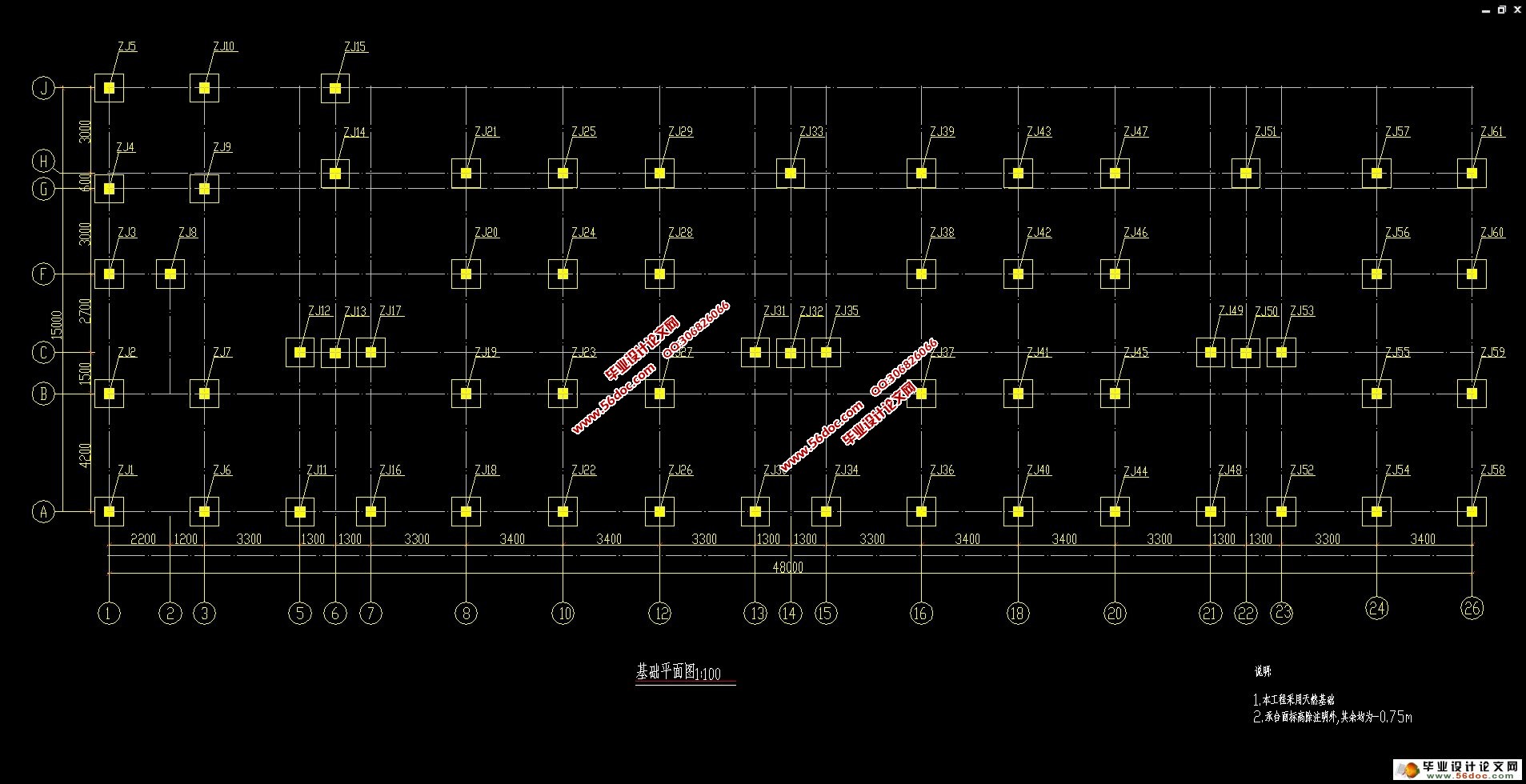

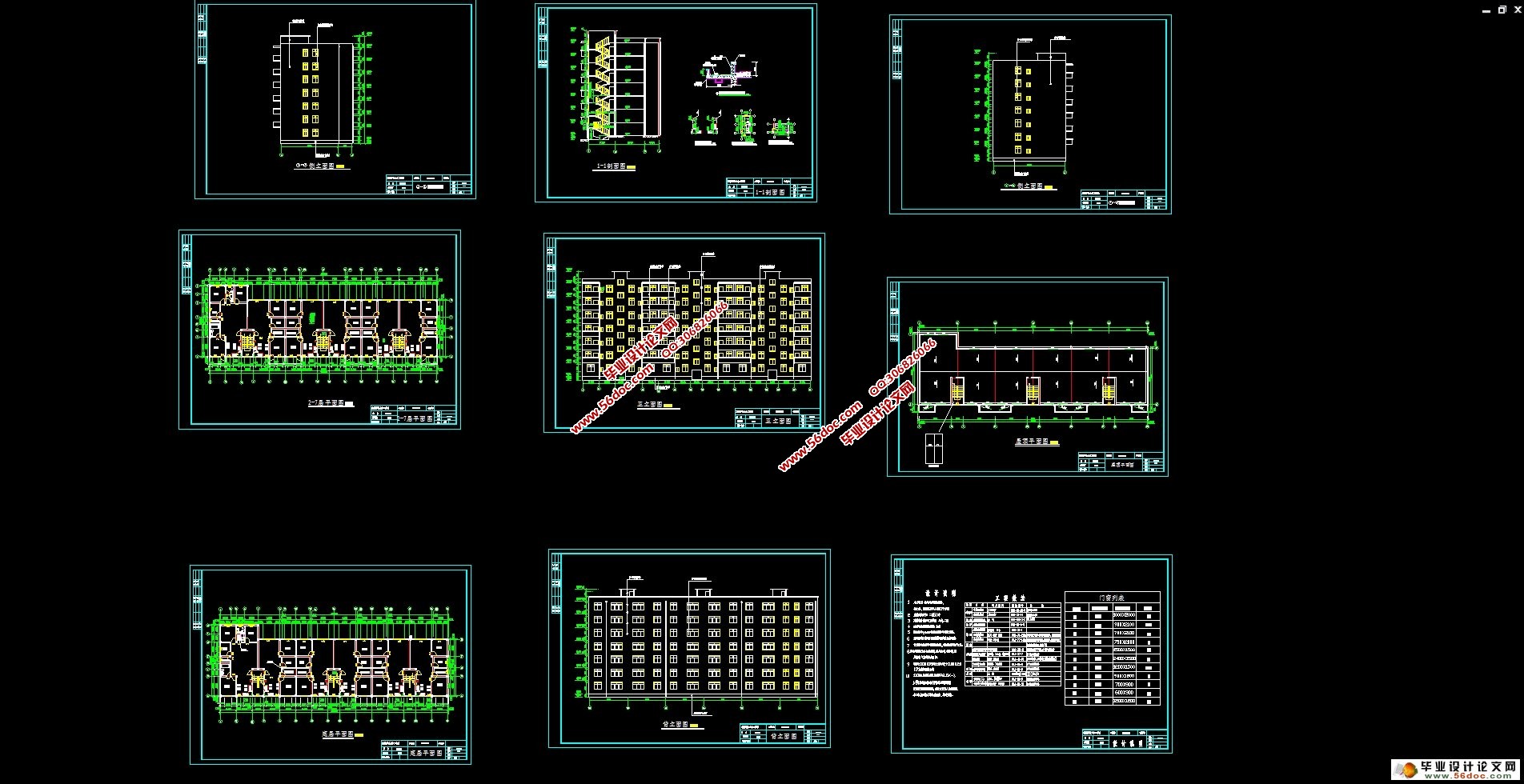

七层4000平米某住宅楼框架结构设计(建筑图,结构图)(计算书8400字,建筑图8张,结构图7张)
1.1设计资料
1.1．1设计标高
室内设计标高±0.000相当于绝对标高5.600m，室内外高差750mm。
1.1.2墙身做法：
墙身为加气混凝土砌块，M5水泥砂浆砌筑。内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内墙涂料两度。外粉刷为1：3水泥砂浆底，厚20mm，马赛克贴面。
1.1.3楼面做法：
楼板厚为80现浇混凝土板，顶层为20mm厚水泥砂浆找平，5mm厚1：2水泥砂浆加“107”胶水着色粉面层；底层为15mm厚纸筋面石灰抹底，涂料两度。
1.1.4屋面做法：
楼板厚80现浇混凝土板，现浇楼板上铺膨胀珍珠岩保温层（檐口处厚100mm，2%自两侧檐口向中间找坡），1：2水泥砂浆找平层厚20mmm，二毡三油防水层。
1.1.5门窗做法：
进门处为防盗门，其它均为木门，铝合金门窗。

1.1.6地质资料：
地质上层构造为：第一层为杂填土，平均厚度为0.6—0.8 m。第二层为素填土，平均厚度为0.5—0.7m,承载力为80 KN/ m2。第三层为粉质粘土，承载能力为200 KN/ m2，厚度在2.5—3.0m之间，第四层为粘土，承载能力为400 KN/ m2。地下水位在地表1.8m，无侵蚀性。
1.1.7基本风压：
W0=0.3 KN/ m2
1.1.8活荷载：
屋面活荷载2.0 KN/ m2，住宅楼面活荷载2.0KN/ m2，阳台活荷载2.5 KN/ m2。


目    录
第一章：设计资料••••••••••••••••••••••••••（1）
1.1：设计资料••••••••••••••••••••••••••（1）
第二章：框架结构选型及布置•••••••••••••••••••••（3 ）
2.1结构体系选型••••••••••••••••••••••••（3）
2.2混凝土框架结构布置•••••••••••••••••••••（3）
第三章：梁.板.柱截面尺寸设计•••••••••••••••••••••（4）
3.1.板截面尺寸设计•••••••••••••••••••••••（4）
3.2. 框架梁.柱尺寸设计••••••••••••••••••••••（4）
3.3. 梁.柱线刚度的计算••••••••••••••••••••••（4）
第四章： 荷载计算••••••••••••••••••••••••••（6）
4. 1. 恒载计算••••••••••••••••••••••••••（6）
4.2. 活荷载计算•••••••••••••••••••••••••（10）
4.3. 风荷载计算••••••••••••••••••••••••（12）
第五章.内力计算••••••••••••••••••••••••••（13）
    5.1. 恒荷载作用下的内力计算•••••••••••••••••（13）
5.2.楼面活荷载作用下的内力计算：•••••••••••••••（16）
5.3. 风荷载作用下的内力计算••••••••••••••••••（21）
第六章.内力组合••••••••••••••••••••••••••（25）
6.1. 梁内力组合••••••••••••••••••••••••（25）
6.2. 柱内力组合••••••••••••••••••••••••（32）
第七章.截面设计••••••••••••••••••••••••••（47）
    7.1. 梁的设计•••••••••••••••••••••••••（47）
7.2. 柱的设计••••••••••••••••••••••• ••  （50）
结 束 语  •••••••••••••••••••••••••••••（51）
