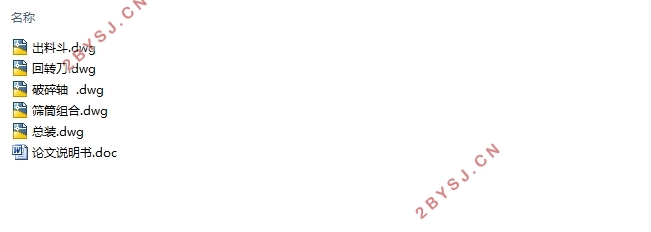

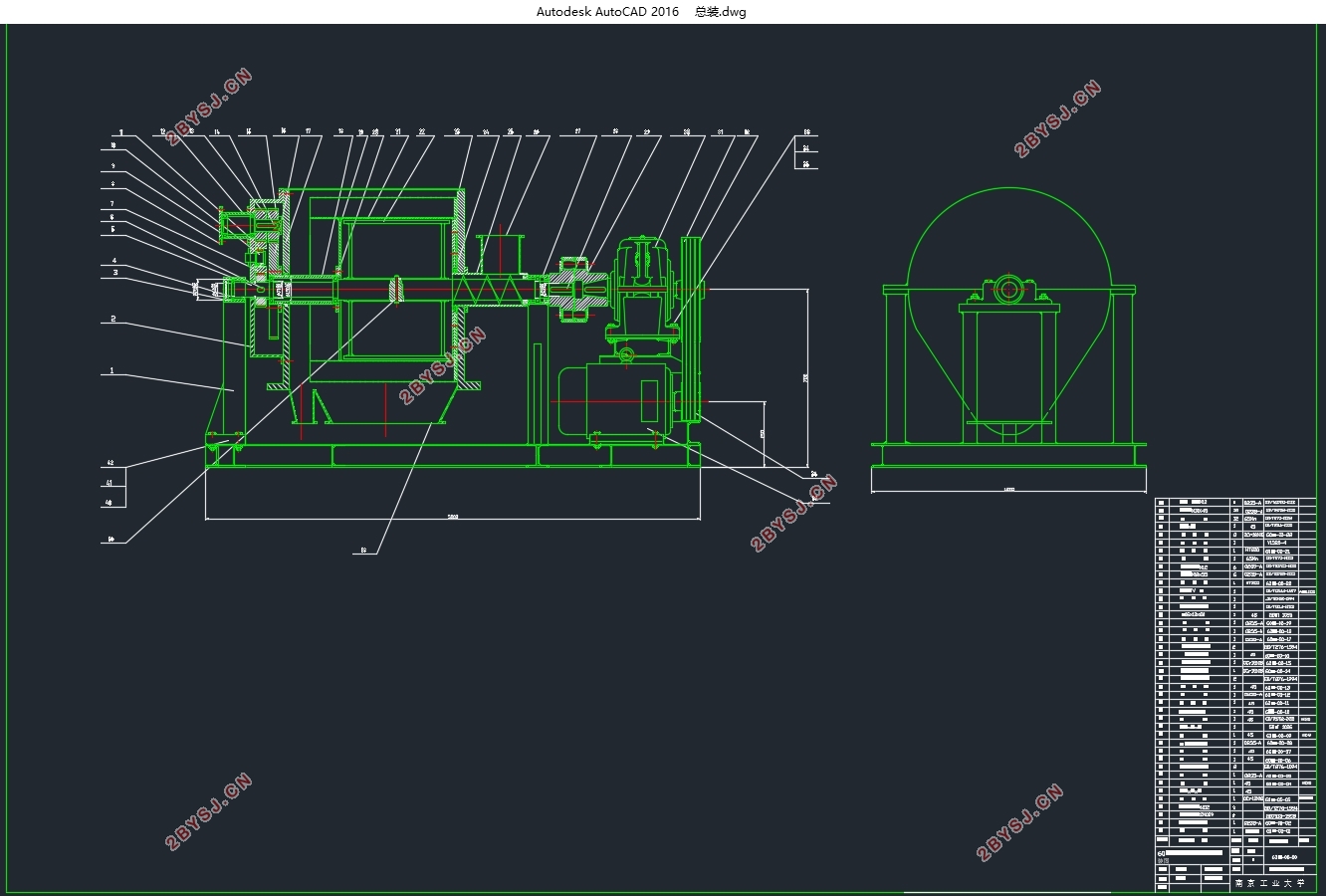

60型相向式整粒机的设计(含CAD零件图装配图)(论文说明书20000字,CAD图5张)
摘要
本文主要内容是关于粉体特性和60型相向式整粒机的设计计算说明。首先,本文大概分为两个部分,第一部分主要从粉体造粒的背景入手详细介绍了粉体技术、粉体造粒技术。在此基础上说明了整粒的实质和几种大致的破碎类型、输送方式。最后是60型整粒机的设计计算说明。整粒机属于现实生产中的粉体造粒设备的后处理机器,其主要功能是将造粒成型的块状分散整理成一定规格的颗粒,使其外观形状满足生产和市场销售的需要。在设计计算说明中根据的整粒机的产量等以知条件对60型相向式整粒机的轴,轴承,联轴器,键等进行选择计算并进行校核,确定其是否满足要求,并根据所确定的数据结合设备的实际情况确定60型相向式整粒机的总体结构的相关尺寸。
此次设计对整粒机的结构和原理进行了认识和研究,参考机械设计所学习的知识,优先根据轴上所要安装的零件进行轴的结构设计,得出60型相向式整粒机的总体结构,完成整粒机的相关计算。

关键词:粉体工程  造粒  破碎  筛分机  输送

Abstract
    This article is about the type of powder characteristics and 60 opposing granulator machine design calculation instructions. Firstly, probably divided into two parts,The first part starting from the powder granulation background details of the powder technology Based on this description of the essence of the whole, and several types of substantially broken, transportation methods.Finally, 60 type granulator design calculations described.Whole machine is the production of powder granulation reality of post-processing machinery equipment, and its main function is to lump forming granulation organized into dispersed particles of a certain size, appearance and shape it to meet the needs of production and marketing.According to the description in the design calculations such as the capacity of the whole machine to know the conditions on the 60 type opposite granulator machine shafts, bearings, couplings, keys, etc. choose to calculate and be checked to determine whether they meet the requirements, and data determined according to actual conditions with the device 60 type granulator machine opposite the overall structure of the relevant size.
  The project design is on the whole machine of knowledge and research, reference the knowledge acquired mechanical design, the design should give priority axes to be installed according to the shaft axis of the structural design of parts, drawn 60 type opposite granulator machine's overall structure, complete the whole machine related calculations.
Key words:powdery material;granulation;tattered;screening machine;delivery
