片材成型机的设计(含CAD零件图装配图,STP三维图)

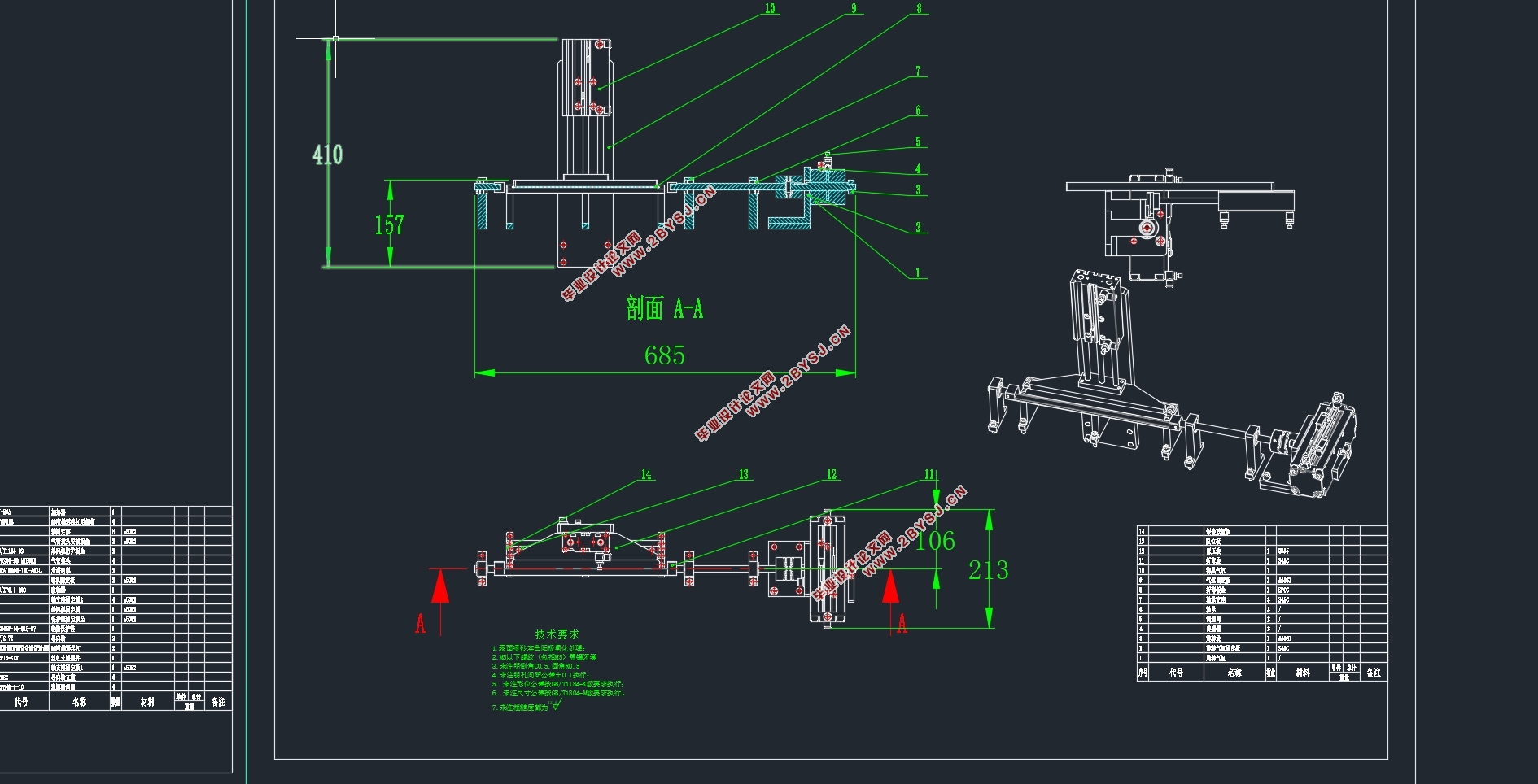

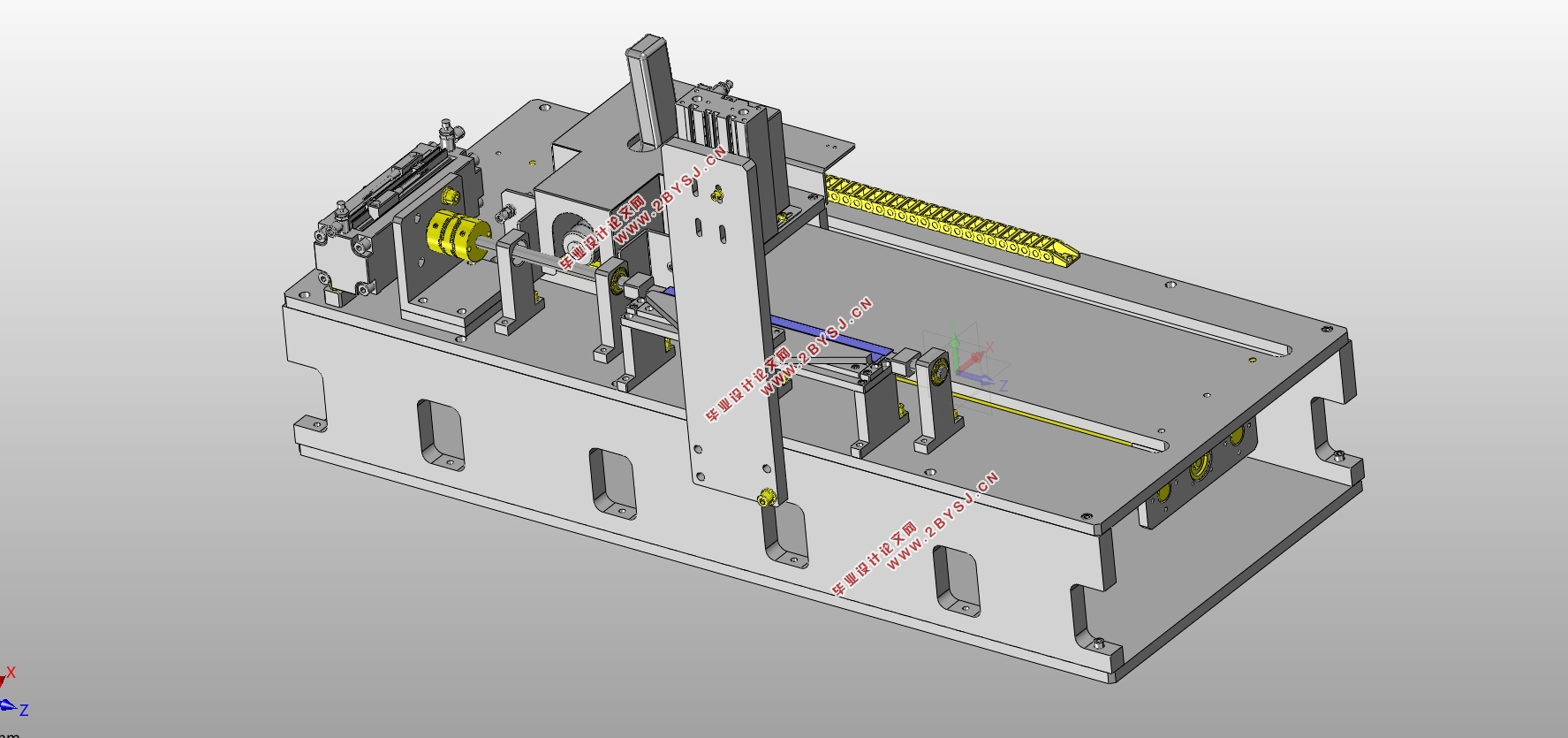

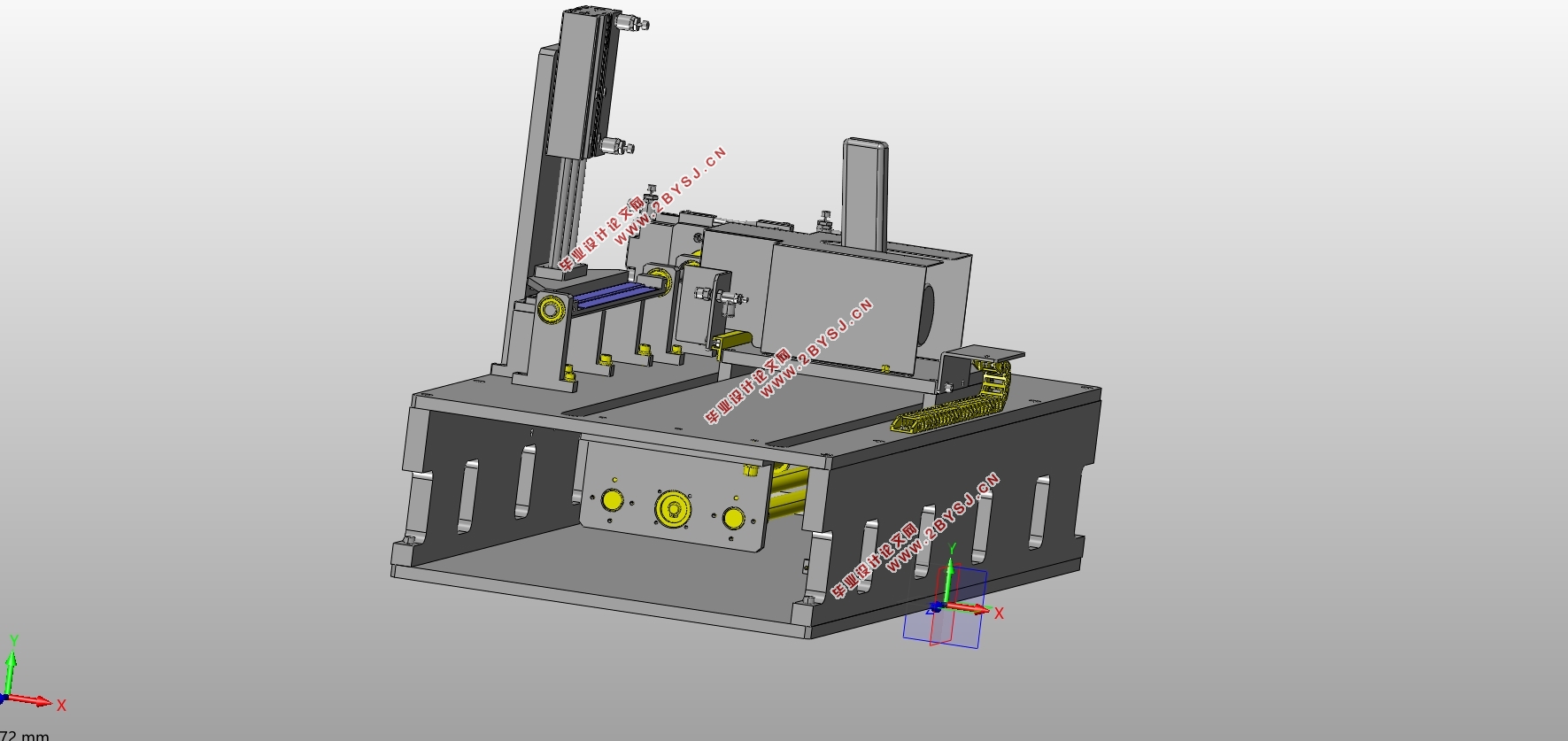

片材成型机的设计(含CAD零件图装配图,STP三维图)(任务书,开题报告,外文翻译,论文说明书13000字,CAD图8张,STP三维图)
Sheet forming machine
摘   要
这篇文章主要讲述片材成型机的设计原理，片材成型机设计是应用专业知识完成一台专机设计，通常在机械制造等行业有着显著的用途。根据设计的要求，本次设计的题目是关于片材成型机的设计，片材成型机是一台装置中含有填料、脱模剂、固化剂等，的夹心结构，两面用薄膜覆盖。其主要工作原理由放料到翻转再到下一步加热过程最后形成片材。它适用于各行各业、各种场合中的定时、计时及控制的自动化。
本论文以机器成型过程分析为主，首先明确加工时所用的工件材质与形状，从而确定其扭转装置、定位、加热、夹紧装置等部分。其次计算气动或电动系统设计，以达到方向控制、调速回路包括液压缸同步动作回路以及其他部分准确运行的目的。
片材成型机的设计内容主要是应用专业知识完成一台专机设计。片材成型机是一台加入装置稠剂，填料，脱模剂，固化剂等组成的聚酯树脂，浸渍，玻璃纤维纱，两面用薄膜覆盖，形成夹心结构的一种不饱和聚酯玻璃纤维增加复合材料的生产设备。
关键词：片材成型机；聚酯树脂；旋转驱动器；加热器
Abstract
This paper focuses on the analysis of the machine forming process. First, the material and shape of the workpiece used in processing are clarified, so as to determine its torsion device, positioning, heating, clamping device and other parts. Secondly, calculate the design of the pneumatic or electric system to achieve the purpose of directional control, speed control circuit including hydraulic cylinder synchronous action circuit and other parts to run accurately.
The design content of the sheet forming machine is mainly to apply professional knowledge to complete the design of a special machine. Sheet forming machine is a kind of unsaturated polyester glass fiber which is filled with polyester resin composed of thickener, filler, mold release agent, curing agent, etc., impregnated, glass fiber yarn, covered with film on both sides to form a sandwich structure Increase production facilities for composite materials.
Keywords: sheet molding machine; polyester resin; rotary drive; heater 


目录
1 绪论    1
1.1  设计背景    1
1.2 国内片材与片材成型机的发展状况    2
1.2.1  片材的发展现状    2
1.2.2  片材成型机机的发展    3
1.2.3   国内片材成型机的发展趋势    3
1.3设计来源    3
1.4设计内容    3
1.4.1  片材成型机的分类    3
2 总体设计方案    6
2.1设计构想    6
2.2该设计课题应满足的基本要求    7
2.2.1  主要技术要求    7
2.2.2  机床硬件要求    7
2.2.3  人机适应性的要求    7
 2.3 总方案的设计    7
2.3.1   重要技术指标    7
2.3.2  总体方案设计    8
2.3.3  总体方案的设计修改和优化    8
2.4  详细设计    8
2.5片材成型机的工作原理简析    8
2.6 设计整体综合评价    9
3零件的选型    9
3.1三十度梯形丝杠、30度梯形丝杠用螺帽    9
3.2气缸    10
3.3 定位误差的分析与计算    10
3.3.1 夹具装夹工艺基准用夹具装夹加工时的工艺基准    11
3.3.2  定位误差的概念    11
3.3.3  定位误差产生的原因及其计算    11
3.4导向轴    13
3.5聚氨酯垫圈    14
3.6螺栓    14
3.7旋转气缸：    15
3.7.1  定义    15
3.7.2  旋转气缸结构    15
3.7.3  选型    15
3.8  联轴器    19
3.8.1  转矩校核    20
3.9  微型光传感器    20
3.10轴承    20
3.11加热装置    21
3.12带    22
3.13伺服电机的计算选择    24
总结    26
致谢    27
