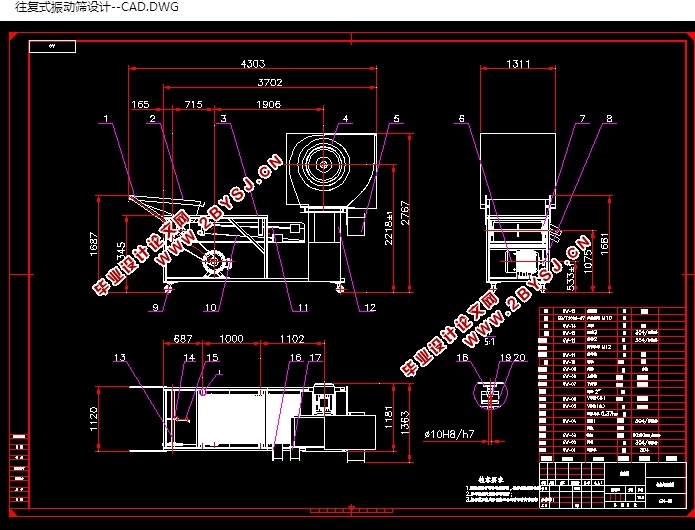

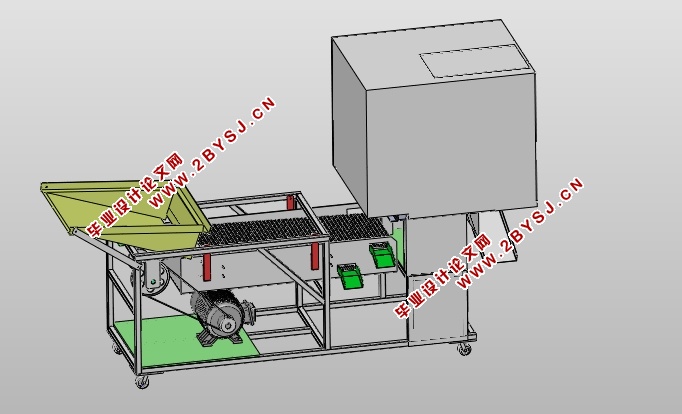

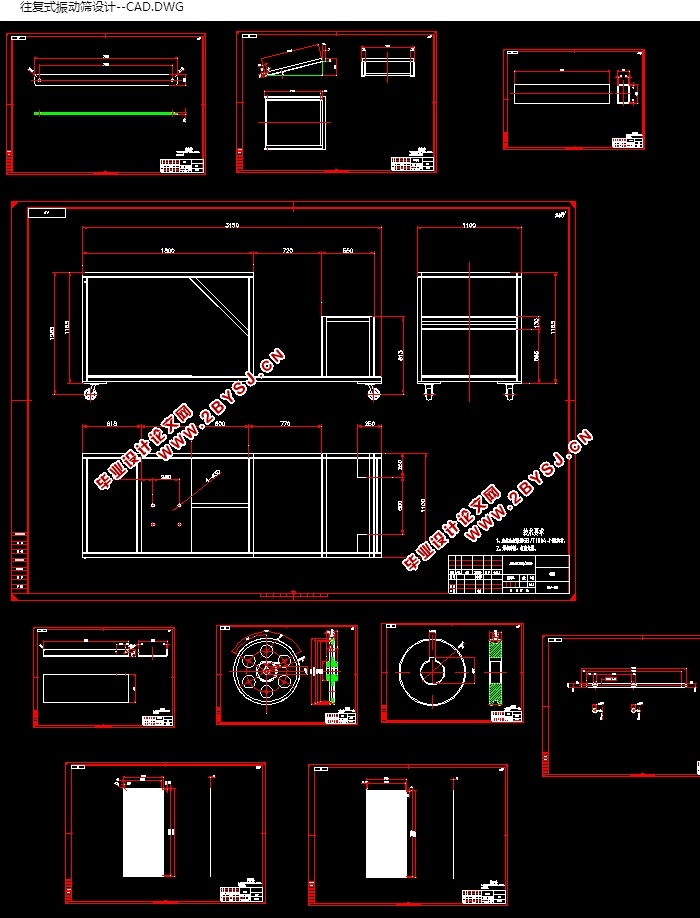

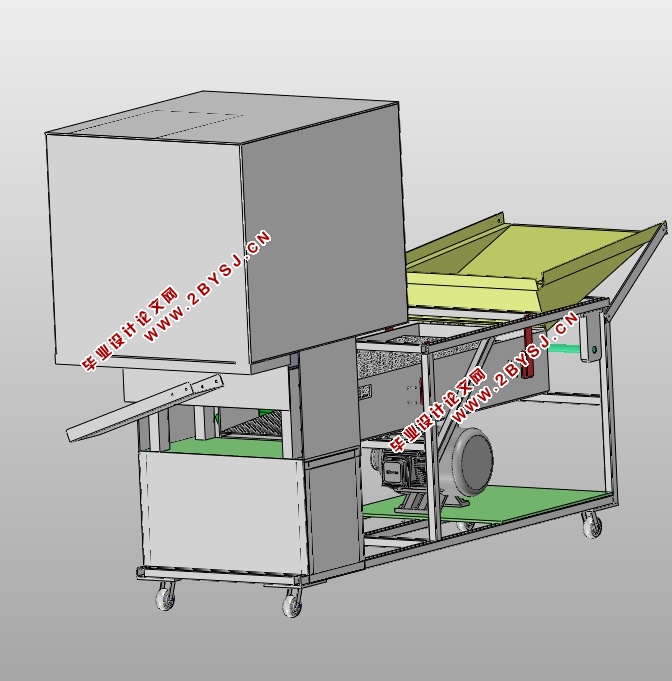

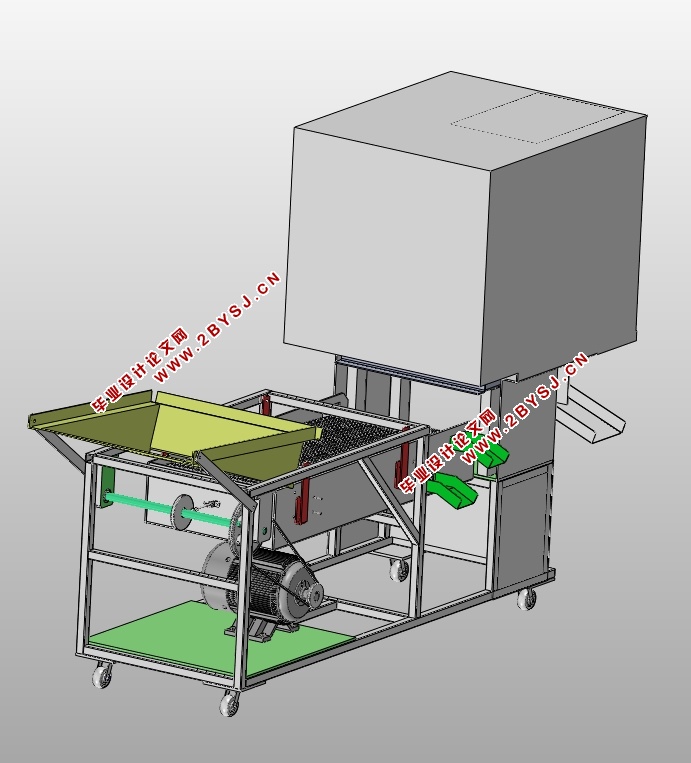

往复式振动筛的设计(含CAD零件装配图,SolidWorks三维图)(论文说明书10000字,CAD图纸11张,SolidWorks三维图)
摘要
    当今社会,农业机械在机械工业中占据的比例越来越大,随着农耕的生产自动化,各种各样的农业机械将会出现并使用,本课题来源于当今社会机械工业往复式振动筛设备的创新和更新换代基础之上,通过设计出往复式振动筛,从而来满足当今社会往复式振动筛设备不足的缺陷。
国内往复式振动筛设备的研发及制造要与全球号召的高效经济、筛选质量好,效率高等主题保持一致。近期对机械行业中往复式振动筛的使用情况进行了调查,传统的谷物种子在没有往复式振动筛而需要人工筛选的情况下,效率低下,劳动强度大,所以设计一个专用的往复式振动筛势在必行。
本文运用大学所学的知识,提出了往复式振动筛的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验,构建了往复式振动筛总的指导思想,从而得出了该往复式振动筛的优点是高效,经济,并且筛选质量高,运行平稳的结论。

关键词: 往复式振动筛  质量  设计  经济  结论

一、往复式振动筛的总体方案图
    本次设计的往复式振动筛采取的方案是:电机通过V带传动实现偏心轮机构转动,然后往复式振动筛的筛体左端与偏心轮机构的摇杆通过关节轴承连接,这样,当电机通过V带传动带动偏心轮转动时,从而带动偏心轮摇杆机构动作,而筛体是与偏心轮摇杆机构连接,所以会在这个执行机构的作用下做往复直线式动作,筛体里面装有上筛体和下筛体,上面分别开有针对石头,杂物自由落下的孔并且两个筛体分别与地面呈一定的夹角,由于筛体是一直做的往复直线运动,所以石头,杂物在筛体摆动的情况下,经过两层筛体的过滤,会自由落体到筛体底部,由安装在筛体末端的滑槽里面拍出来。对于一些杂屑,该往复式振动筛右侧安装的风机通过负压吸收那些杂物从往复式振动筛的右端的滑槽排出,从而达到了对谷物进行层层筛选的目的。

二、往复式振动筛的工作原理
本次设计的往复式振动筛的工作原理为:电机通过V带传动实现偏心轮机构转动,然后往复式振动筛的筛体左端与偏心轮机构的摇杆通过关节轴承连接,这样,当电机通过V带传动带动偏心轮转动时,从而带动偏心轮摇杆机构动作,而筛体是与偏心轮摇杆机构连接,所以会在这个执行机构的作用下做往复直线式动作,筛体里面装有上筛体和下筛体,上面分别开有针对石头,杂物自由落下的孔并且两个筛体分别与地面呈一定的夹角,由于筛体是一直做的往复直线运动,所以石头,杂物在筛体摆动的情况下,经过两层筛体的过滤,会自由落体到筛体底部,由安装在筛体末端的滑槽里面拍出来,从而完成谷物的筛选的作业。
