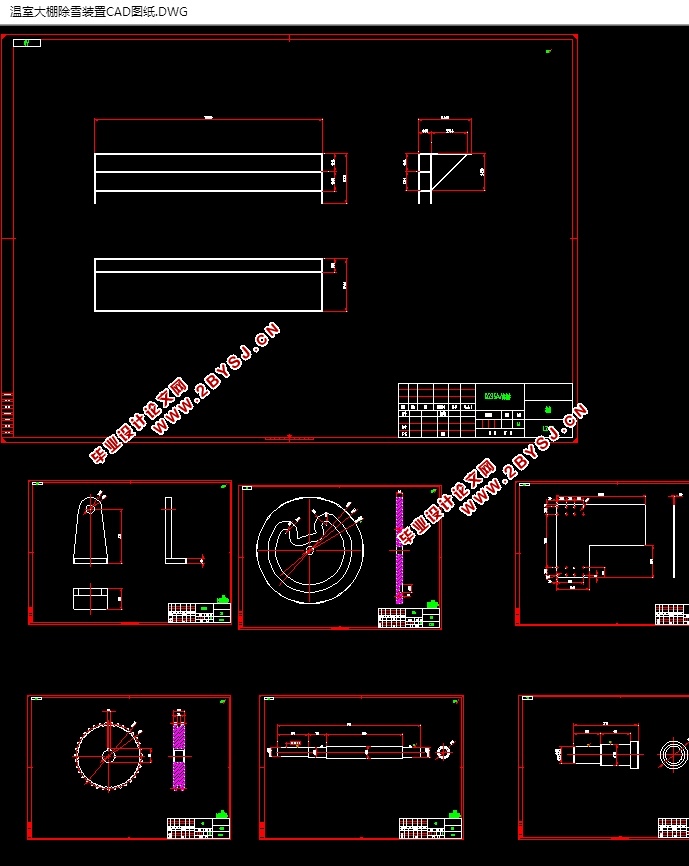

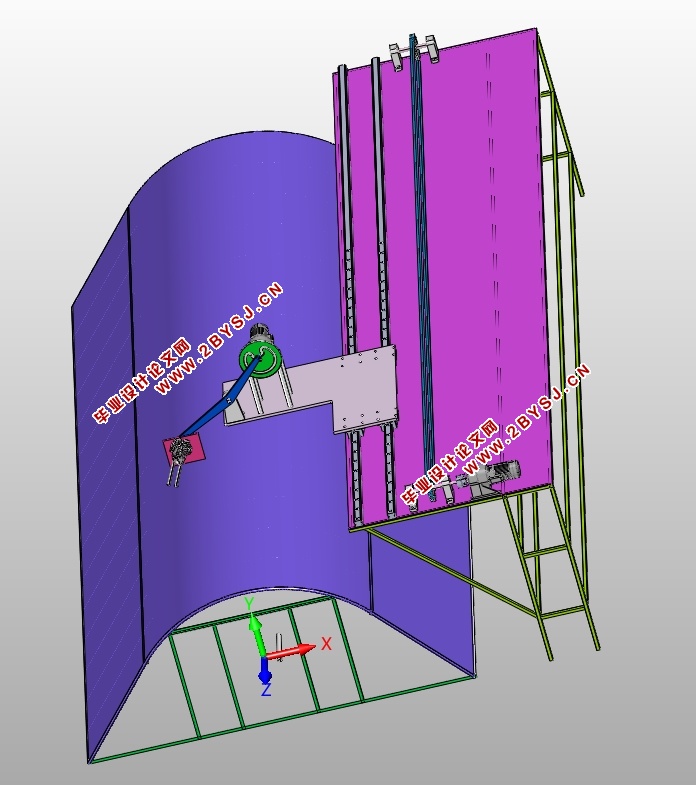

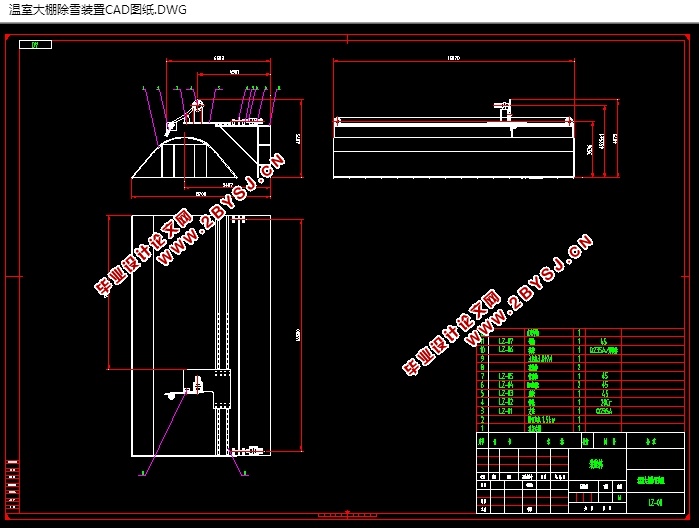

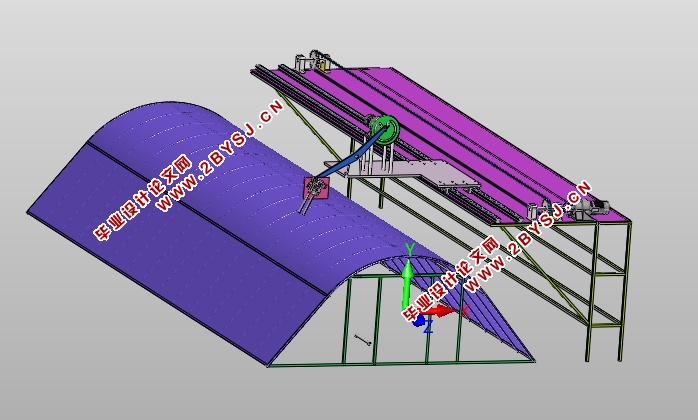

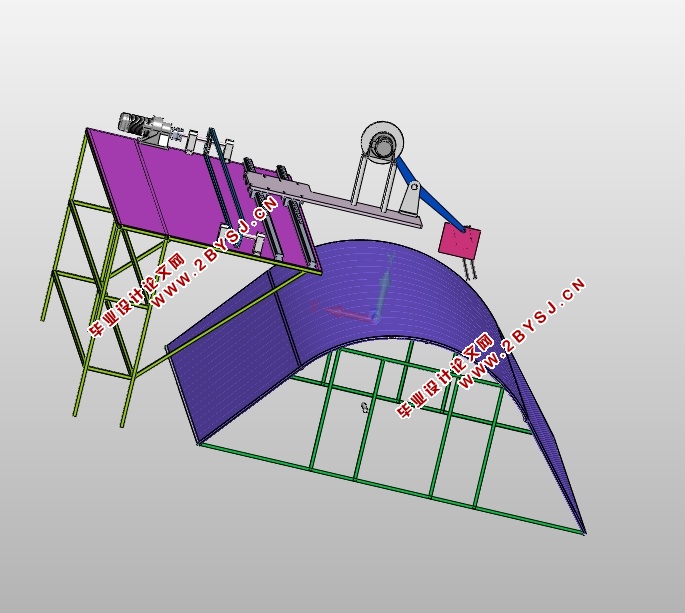

温室大棚除雪装置设计(含CAD零件装配图,IGS,SolidWorks三维图)(论文说明书14000字,CAD图纸8张,IGS,SolidWorks三维图)
    本次毕业设计是关于温室大棚除雪装置的设计，首先对温室大棚除雪装置作了简单的概述；接着分析了该除雪装置的方案布局及工作原理，然后根据这些设计准则按照给定参数要求进行选型设计；接着对所选择的除雪装置各主要零部件进行了校核。温室大棚除雪装置由机架、链传动机构、凸轮滚子机构、除雪装置等几个部分组成。目前，温室大棚除雪装置正朝着长距离，高速度，高效率的方向发展，近年来出现的液压式除雪装置就是其中的一个。在温室大棚除雪装置的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造温室大棚除雪装置过程中存在着很多不足。
 本次设计是关于温室大棚除雪装置设计，通过对传统的温室大棚除雪装置的结构进行了改进和优化，使得此种类型的倾斜除雪装置的使用范围更广泛，更加灵活，并且对今后的选型设计工作有一定的参考价值。

    关键词：温室大棚除雪装置；传动机构；结构；参考价值

温室大棚除雪装置的工作原理

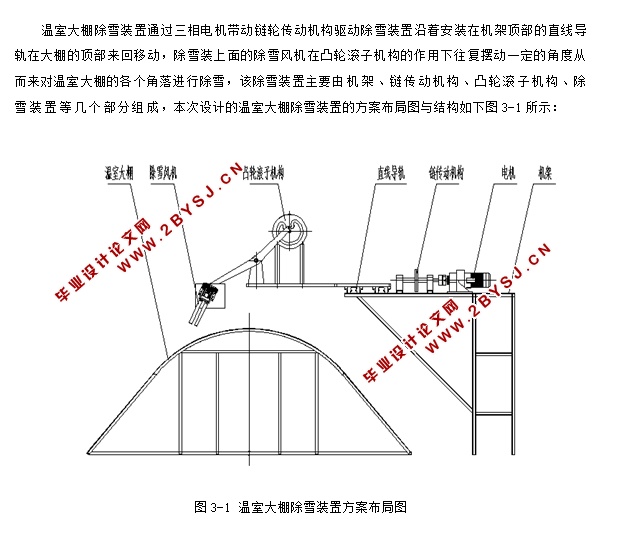

温室大棚除雪装置的工作原理为：三相电机带动链轮传动机构驱动除雪装置沿着安装在机架顶部的直线导轨在大棚的顶部来回移动，除雪装上面的除雪风机在凸轮滚子机构的作用下往复摆动一定的角度从而来对温室大棚的各个角落进行除雪，其中，机架以及支腿起到了支撑和加固输送线的作用。
4机械传动部分的选型计算
4.1驱动电机的选型计算
    已知整个除雪装置的总重量150KG,其他重量50KG，我们取总重量为200Kg，除雪装置的移动速度为1~2r/min。
