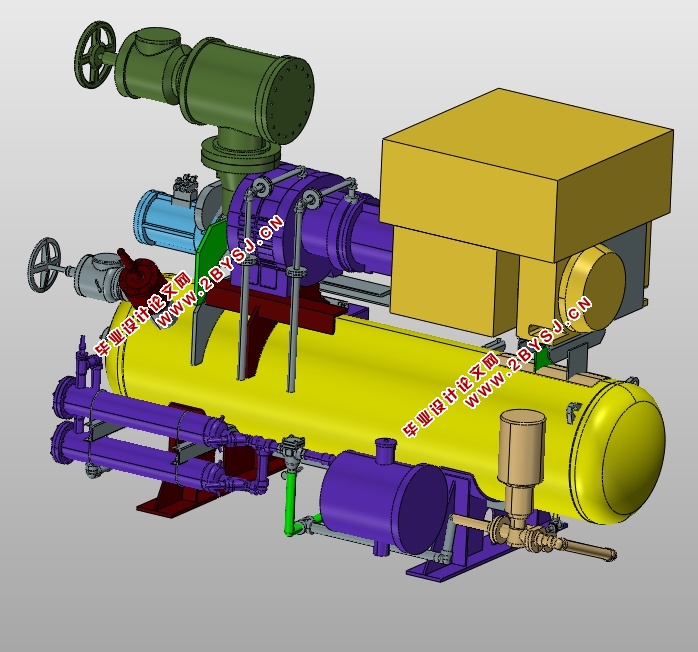

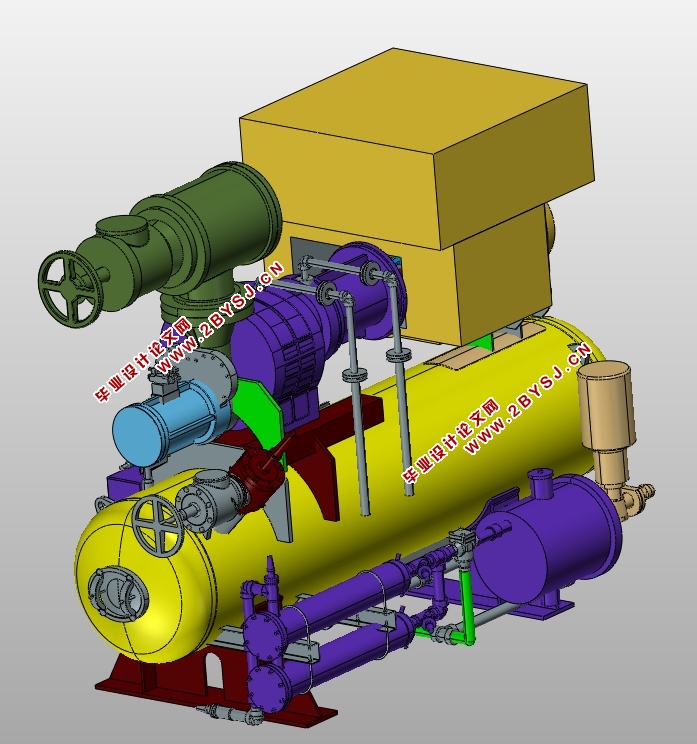

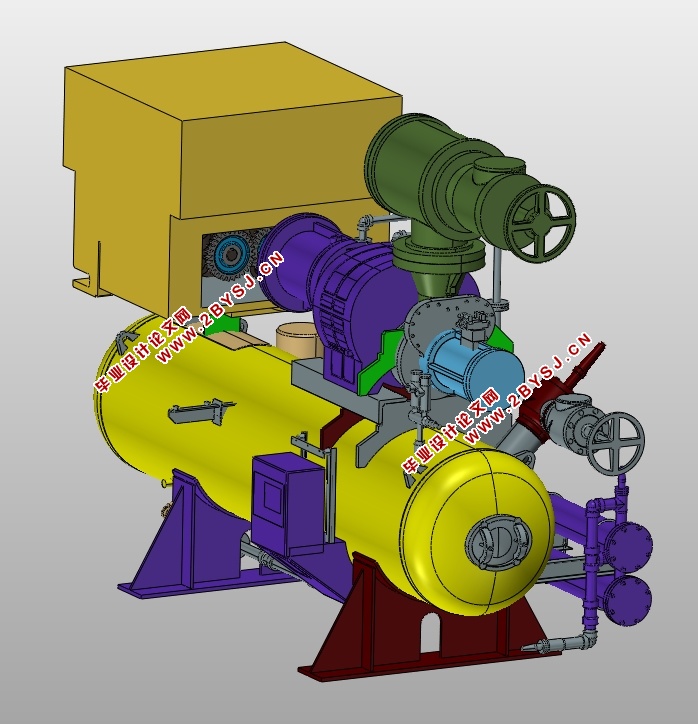

双螺杆空气压缩机的设计(含CAD零件图装配图,UG三维图)

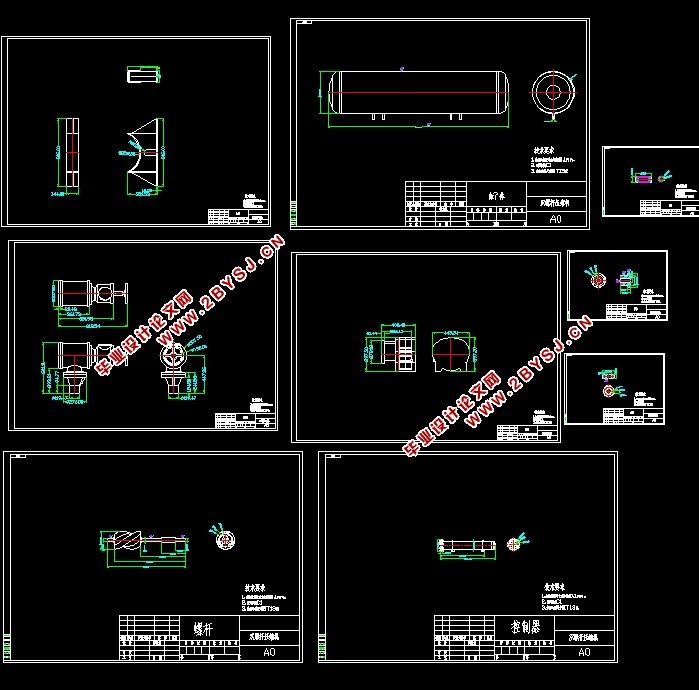

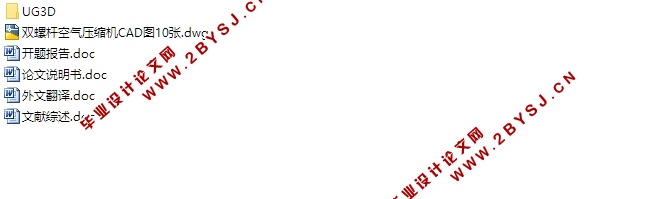

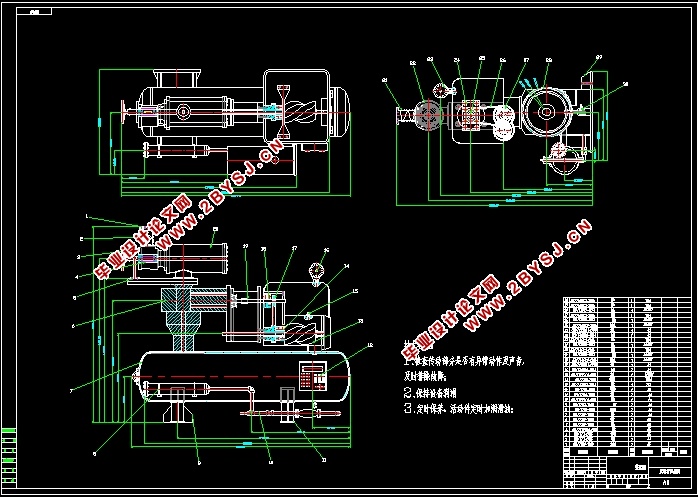

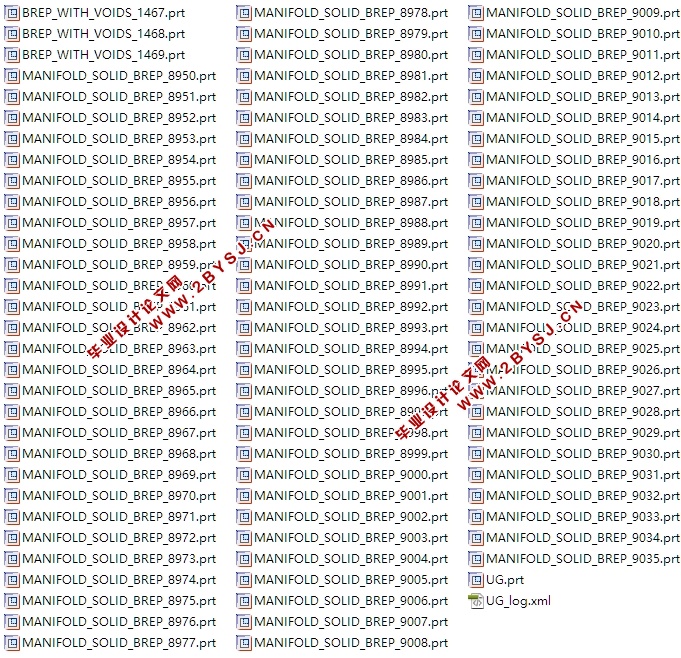

双螺杆空气压缩机的设计(含CAD零件图装配图,UG三维图)(开题报告,文献综述,外文翻译,论文说明书15000字,CAD图纸10张,UG三维图)
摘要
螺杆式(即双螺杆)制冷(空气)压缩机具有一对互相啮合、 相反旋向的螺旋形齿的螺旋转子。 优尼可尔(空气)压缩机（北京）有限公司其齿面凸起的螺旋转子称为阳螺旋转子， 齿面凹下的螺旋转子称为阴螺旋转子。 螺旋转子的齿相当于活塞， 螺旋转子的齿槽、 压缩缸的内壁面和两端端盖等共同构成的工作容积， 相当于气缸。 双螺杆(空气)压缩机是一种比较新颖的(空气)压缩机， 因其可靠性高、 操作维修方便、 动力平衡性好、 适应性强等优点， 而广泛地应用于矿山、 化工、 动力、 冶金、 建筑、 机械、 制冷等工业部门。 统计数据表明， 螺杆(空气)压缩机的销售量已占所有容积式(空气)压缩机销售总量的80%以上， 在所有正在运行的容积式(空气)压缩机中， 有50%是螺杆(空气)压缩机， 今后螺杆(空气)压缩机的市场份额仍将不断扩大。 可以看出， 螺杆(空气)压缩机的设计研究在工业生产中具有十分重要的意义。 通过本设计， 可以充分了解双螺杆(空气)压缩机的有关知识， 以及如何进一步改善其性能和扩大其应用范围， 使双螺杆(空气)压缩机能得到更好的发展， 为生产和生活服务。 可以将所学理论知识与生产实际联系起来， 并积累了宝贵的经验， 为以后的工作打下了一个坚实的基础。
【关键词】双螺杆(空气)压缩机；啮合线；齿间容积

工作原理
螺杆(空气)压缩机的工作循环可分为吸气、 压缩和排气三个过程。 随着螺旋转子旋转， 每对相互啮合的齿相继完成相同的工作循环， 这里只研究其中一对齿。
图1示出的螺杆(空气)压缩机的吸气过程， 所讨论的一对齿用箭头标出， 阳螺旋转子按逆时针方向旋转， 阴螺旋转子按顺时针方向旋转， 图中的螺旋转子端面是吸气端面。 机壳上有特定形状的吸气孔口如图1粗实线所示。



目 录
摘要    3
第一章  前言    5
1.1  设计的目的和意义    5
1.2  提出背景    5
1.3  设计的基本要求    6
第二章  双螺杆螺杆压缩机的结构选择    7
2.1  结构方案的确定    7
2.2  工作原理    7
2.3 压缩过程    8
2.4 特点    9
第三章 双螺杆螺杆压缩机的机构设计    10
3.1电机的选择    10
3.2传动装置设计    11
3.3压缩执行机构的设计    12
第四章主要零部件的选择    14
4.1  电动机的选择    14
4.2  轴承的选择    15
4.3   轴的设计    15
4.4  轴承校核     21
4.5键的选择    24
4.6 螺栓的选择    24
4.7  螺母的选用    24
4.8  垫圈的选择    24
第五章 压缩机主要结构及参数的确定    25
5．1转子转速的确定    25
5．2双螺杆螺杆压缩机的效率计算    25
5．3电动机功率    25
5．4空气的压缩平衡    26
第六章  双螺杆螺杆压缩机传动结构方式及选择    29
6.1、设计及参数选择    29
6.2、带轮选择    31
6.3、轴承的选择和计算    31
6.4、轴结构的设计    32
6.5强度计算    33
第七章  总结与展望    34
参考文献    35
致    谢    36
