SLGZ20型双螺杆挤出造粒机的设计(含CAD零件图装配图)

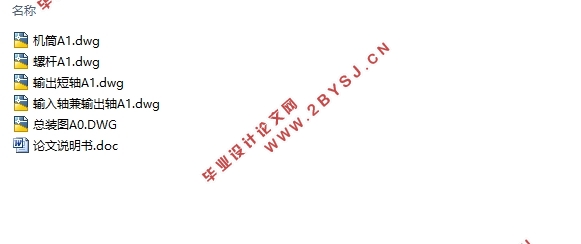

SLGZ20型双螺杆挤出造粒机的设计(含CAD零件图装配图)(论文说明书11800字,CAD图5张)
摘  要
本次设计的课题是SLGZ20型双螺杆挤出造粒机设计，由于双螺杆挤出造粒机可以具有自洁功能，所以双螺杆挤出造粒机又可叫自洁式挤出成型机。所以说我们所研究的双螺杆挤出造粒机就是自洁式挤出成型机。该型成型机主要用于含水量较多粉体物料的混合搅拌和挤压成型，如碳黑粉料、碳二、碳三、生齿、B12、稻壳灰等物料的搅拌，该机型需要满足的生产能力为 ，生产过程为24小时连续运转。该机器运转时需要进行连续的加料、混合和挤出成型，不能产生堵料停机。在机器停止工作后，挤出造粒机机筒内要求无残余物料，即内腔要达到自洁。
关键词：粉体物料  双螺杆  挤出成型

SLGZ20-type twin -screw extrusion machine design
Abstract
   The design is the subject of SLGZ20-type twin -screw extrusion machine design, because of twin-screw extrusion machine is self-cleaning function, twin -screw extrusion machine known as self-cleaning-out machine. That is, we studied the self-cleaning-out machine is twin-screw extrusion machine. This type of machine used water more powder materials mixed and stirred extrusion molding, such as carbon black powder, carbon 2, carbon 3, teeth, B12, rice husk ash and other materials, mixing, the request its production capacity of 1500-2000 Kg / h., 24 hours of continuous operation. In the production process the machine is required for continuous feeding, mixing and extruding, no plugging stop phenomenon can occur. After the machine stopping, the extrusion machine inner cavity is asked to achieve self-cleaning requirements.
Key word: Powder materials; Twin-screw; Extrusion


目  录
摘  要    I
Abstract    II
第一章 绪论    1
第二章 粉体及其特性    2
2.1粉体的几何特性    2
2.1.1颗粒粒径    2
2.1.2粒径分布    2
2.1.3平均粒径和比表面积    3
2.1.4粉体粒径的测量方法    3
2.2粉体的物理化学特性    4
2.2.1湿润性    4
2.3颗粒间的作用力    4
2.3.1颗粒间的范德瓦尔斯力    4
2.3.2颗粒间的静电力    4
第三章 SLGZ20型双螺杆挤出造粒机的设计计算    5
3.1双螺杆挤出造粒机的工作原理    5
3.2双螺杆挤出造粒机的主要参数    5
3.2.1螺杆直径D和挤出量Q    5
3.2.2螺杆的主要参数    6
3.2.3机头压力P和轴向力Pa    10
3.2.4止推轴承的组合设计    10
3.2.5电机功率    10
3.3挤压系统的设计    11
3.3.1螺杆的设计    11
3.3.2模头的设计    12
3.3.3模板的设计    12
3.3.4机筒的设计    13
3.3.5螺杆和机筒的材料    14
3.4传动系统设计    15
3.4.1传动系统的初步设计    15
3.4.2电动机和减速器    16
3.4.3带传动    16
3.4.4设计扭矩分配器的齿轮传动    19
3.4.5轴的设计    27
3.4.6轴承的校核    47
3.4.7螺杆的强度校核的校核    48
第四章 SLGZ20型双螺杆挤出造粒机的经济性分析    50
结语    51
参考文献    52
致谢    54
