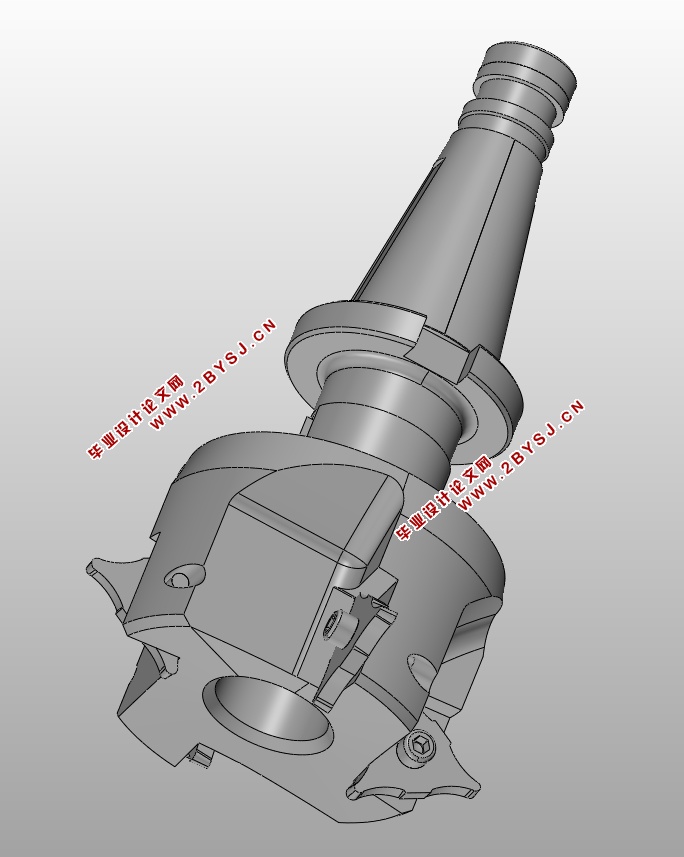

齿轮成形铣刀的设计(含CAD零件图装配图,SolidWorks三维图)(论文说明书12000字,CAD图纸4张,SolidWorks三维图)
本课题研究的目的
本文选择针对普通常见的圆柱齿轮设计一款可转位齿轮成型刀，其中相啮合的齿轮都为圆柱直齿轮。其齿轮的参数为：z1=20；m=3；a=20°；ha*=1；c*=0.25[6],
本章首先对该课题做了简单介绍,然后对机械制造业在国民经济的地位，各机械制造技术的发展状况做了概述.让我们明白目前机械行业的发展情况，让我们对我们所从事的这个行业有所了解，以及让我们更好地在机械行业中工作、学习、作好心理准备。
齿轮成型刀理论基础
渐开线齿轮广泛应用于各行各业。对齿轮的性能要求越来越高，需要对其建立三维模型进行动力学，静力学分析等等。在进行运动学和动力学分析时，需要知道轮齿齿廓曲线方程。渐开线齿轮轮齿齿廓分为两部分：渐开线部分和过渡曲线部分。渐开线部分主要用于传递运动，其曲线方程容易求到；过渡曲线部分不传递运动，但是对轮齿强度有很大影响，然而鲜有文献介绍其具体方程，一般都是近似处理，这样势必会降低分析的准确性。本文根据范成法制造齿轮的过程，采用包络曲线法建立渐开线部分和过渡曲线部分的方程，提高后续的建模分析精度。
