筛煤机结构设计(含CAD零件装配图)

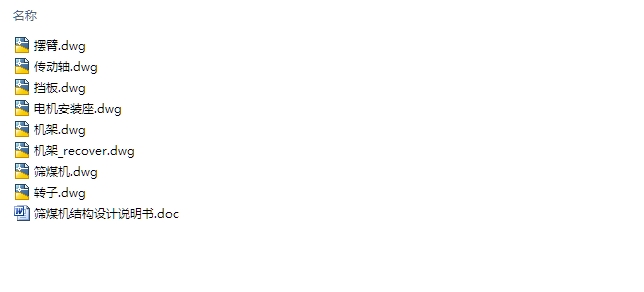

筛煤机结构设计(含CAD零件装配图)(论文说明书9300字,CAD图纸7张)
摘  要
本次毕业设计是关于筛煤机结构的设计，首先对筛煤机作了简单的概述；接着分析了该筛煤机的方案布局及工作原理，然后根据这些设计准则按照给定参数要求进行选型设计；接着对所选择的筛煤机各主要零部件进行了校核。筛煤机结构装置由驱动机构，机架，入煤口，挡板，转子等几个部分组成。目前，筛煤机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式筛煤机就是其中的一个。在滚轴类筛煤机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造筛煤机过程中存在着很多不足。
    本次设计是关于筛煤机结构的设计，通过对传统的筛煤机结构装置的结构进行了优化，使得此种类型的筛煤机的使用范围更广泛，更加灵活，并且对今后的选型设计工作有一定的参考价值。

关键字：筛煤机 结构 类型 设计

.3 本课题研究的内容
筛煤机作为煤炭机械的一种，在生产煤炭的公司有着非常普及的应用，目前市面上的煤炭筛煤机筛煤精度不高是主要的问题，所以在参考了以往的类似的煤炭筛煤机的基础上，通过市场调研和归纳总结，得出了本次设计的煤炭筛煤机的总体方案与具体结构。
本次设计主要针对筛煤机进行设计，从筛煤机的整体方案出发，然后具体细化出具体内部结构，其具体内部结构主要包括以下几个方面：
（1）通过网络和图书馆查找各种关于煤炭筛煤机的相关资料，对筛煤机进行方案的比较和预定。
（2）分析筛煤机的结构与参数。
（3）确定设计总体方案。
（4）确定具体设计方案。
（5）筛煤机的装配图、零件图的绘制。
（6）说明书的整理。

2 筛煤机机械传动部分的设计
2.1 筛煤机总体方案布局图的确定

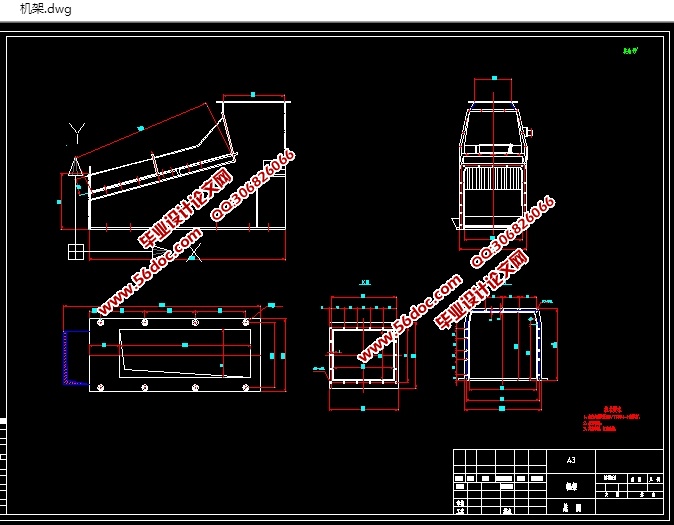

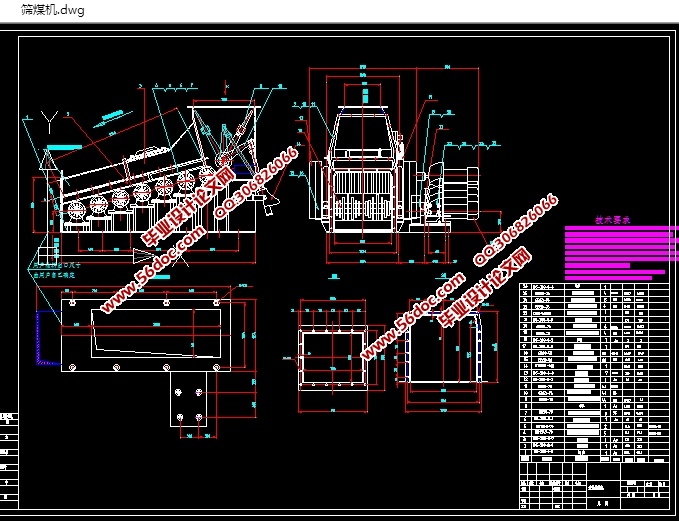

本次设计的筛煤机为滚轴筛煤机，其主要由机架、传动机构、转子、挡板、入煤口、出煤口等等组成

2.2 筛煤机的工作原理
燃煤从上部进煤口进入，有电动推杆带动挡板控制进煤流向。滚动轴依次呈阶梯倾斜式排列，每根轴分别有一台减速电动机单独拖动。当挡板位置处于
过筛面时，滚动轴启动运行，不同粒度的燃煤被筛分，小粒度原煤由过筛面出
煤口处落下；而大块原煤由大块出煤口处落下，进入下一级工序——碎煤机进
行破碎。当挡板位置处于旁路时，燃煤全部从旁路出煤口落下。
2.3 电机的设计计算
已知整个筛煤机的总重量1500KG,其他重量500KG，我们取总重量为2000Kg，物品移动速度为1~2r/min。



目    录
1 引言    1
1.1课题的来源与目的    1
1.2本课题的意义    2
1.3本课题研究的主要内容    3
2 筛煤机机械传动部分的设计    6
2.1筛煤机总体方案布局图的确定    8
2.2筛煤机的工作原理    10
2.3电机的设计计算    11
2.4电动推杆的设计计算    11
2.4.1电动推杆的定义    12
2.4.2电动推杆的主要结构    13
2.4.3电动推杆的设计计算    15
2.5传动轴的设计    17
2.6键的选型设计     17
2.7螺栓的选型计算     18
2.8轴承的选型计算     18
3 主要零件的强度校核    19
3.1传动轴强度的校核    20
3.2机架强度的校核    21
3.3轴承强度的校核    22
4 设计总结    24
结    论    26
致    谢    27
参考文献    28
