家用玉米脱粒机结构设计(含CAD零件图装配图)

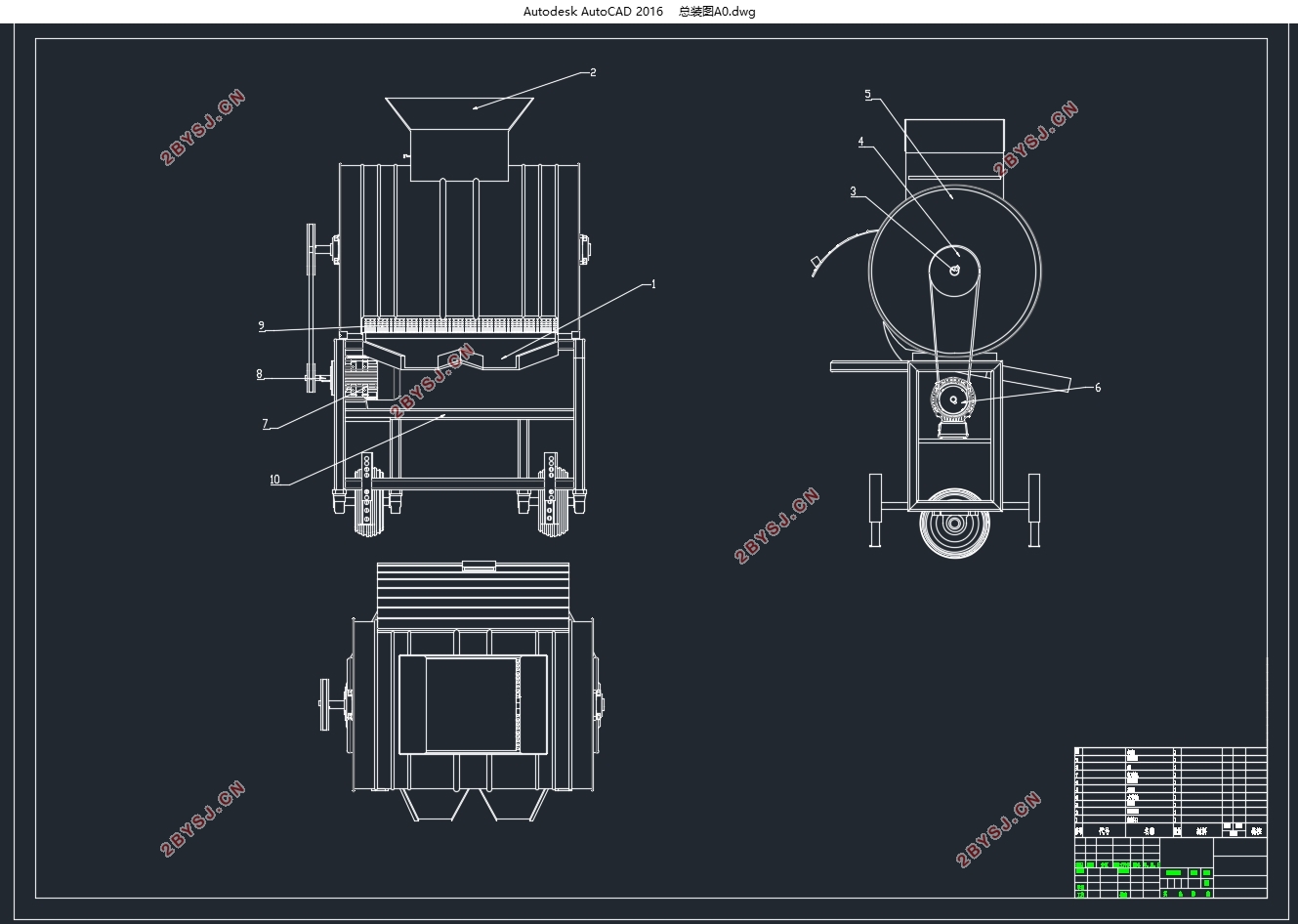

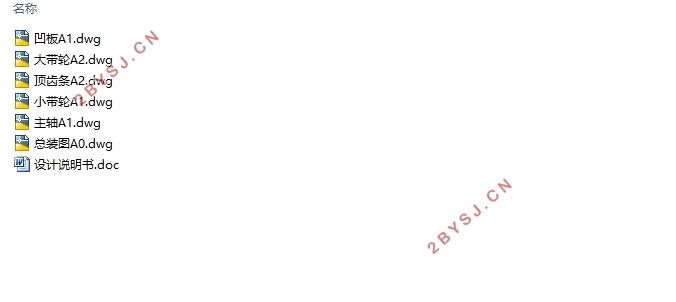

家用玉米脱粒机结构设计(含CAD零件图装配图)(论文说明书10000字,CAD图6张)
玉米作为国家的主要种植农作物，在秋收和进行玉米粒剥离时会需要大量的劳动力来进行，人工剥离玉米粒时，剥离效率低。所以本文的课题是设计一款家用型自动化的电动玉米脱粒机，这款玉米脱粒机使用电力作为动力源，通过电机输出的扭矩，通过皮带轮将动力输送到脱粒主轴上，主轴带动钉齿滚筒转动，将玉米进行脱粒操作，然后脱粒的玉米粒通过下边的格栅板从出料口输出。玉米脱粒机的工作效率高，对于提高工作效率，节省人力成本为目的。是将农业机械化的主要实现方向。
关键词：玉米；脱粒；自动化；设计
总体结构设计
对于本文的玉米脱粒机，主要分为以下几个部分进行设计：
1、    入料口：本文设计的脱粒机的入料口处于整个设备的上盖部分，由钢板焊接而成。入料口处与钉齿部分相切，这样进入入料口的玉米会在钉齿和凹板之间进行脱粒动作。
2、    脱粒机构：脱粒机构主要由滚动轴和钉齿组成，还有下部的网格状的筛选板，这样玉米在上部进行脱粒后，玉米粒就可以在下部的筛板上进行筛选。玉米粒掉入下方的出料口处。玉米芯则会被鼓风机从设备的侧边吹出。
3、    机架部分：本文设备的机架由两边的框架，还有上进料口、下出料口等构成。机架是玉米脱粒机的主要支撑机构，它作为承受各个部件的主要承载件，会承受比较大的力矩。所以，对于机架的设计要求首先要有足够的强度，还有能保持设备在工作过程中保持稳定。保持稳定是放置设备出现歪斜或跳动，造成人员伤害。
本文对于市场上较为常见的玉米脱粒机的结构进行了优化。采用电动机的电力驱动，将进料口设置在设备的上方，出料口设置在设备的下方，与机架集成为一体。这样可以便于设备的使用和拆装。最后通过排风扇将脱粒完成的玉米芯从侧边排出。通过将玉米粒从下方的筛板处筛选出来。本文所设计的玉米脱粒机生产效率高，耗能低。对于家庭型的劳动单位可以极大的提高生产效率，通过安全环保，符合国家环保的大政策。


目 录
第1章 绪论    5
1.1 引言    5
1.2 国内外发展趋势    6
第2章 总体结构设计    11
2.1 玉米脱粒机的种类    11
2.2 总体结构设计    12
第3章 零部件的设计    13
3.1 电机的选型    13
3.2 带轮的设计    14
3.2.1 传动带的设计    14
3.2.2确定带轮的基准直径    14
3.2.3确定传动中心距和带长    15
3.2.4验算主动轮上的包角    16
3.2.5确定V带的根数    16
第4章 滚筒轴的设计    21
4.1 轴尺寸的确定    21
4.2 轴的强度校核    23
4.2.1 钉齿条上的合力    23
4.2.2 轴在垂直面内所受的支反力    24
4.2.3当量弯矩图    26
4.2.4 校核轴的强度    26
结  论    28
