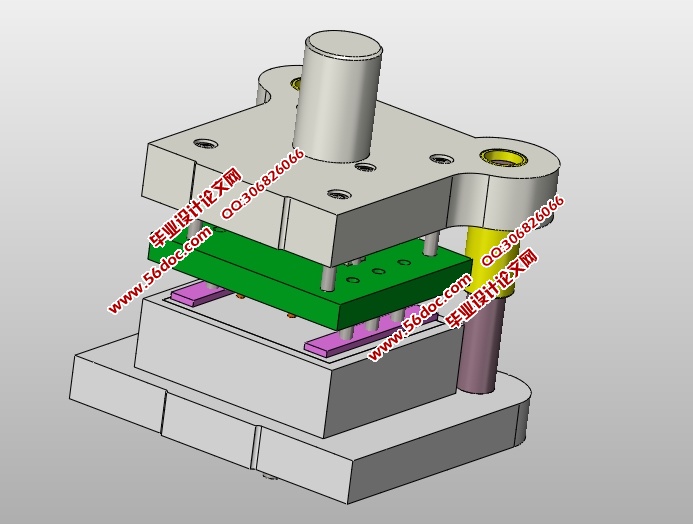

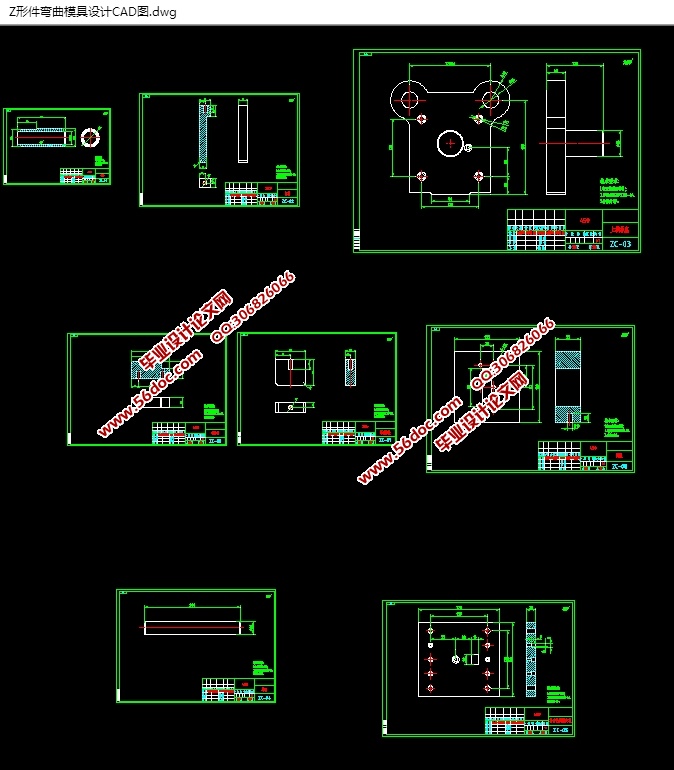

Z形件弯曲冲压模具设计(含CAD零件装配图,SolidWorks三维图)(论文说明书11600字,CAD图9张,SolidWorks三维图)
本次设计是Z形件弯曲模的设计,制件为Z形件。本文借鉴了冷冲压模具设计的全部过程。文章主要过程是从产品的工艺分析到最后设计冲压模具,首先,通过对制件的特点的了解,进一步对制件进行工艺分析,确定该制件符合冷冲压加工的要求。冲压工艺方案和结构确定为弯曲模具冲压,并对弯曲模进行设计。除对制件进行排样分析和计算搭边值、冲压力、以及确定模具压力中心外还重点分析了制件的凸模、凹模及其凸凹模结构并进行设计、计算,定位零件的选取和结构分析,以及固定方式等技术难点,最终通过AutoCAD进行绘图,得到相关零件的零件图及弯曲模具的装配图。

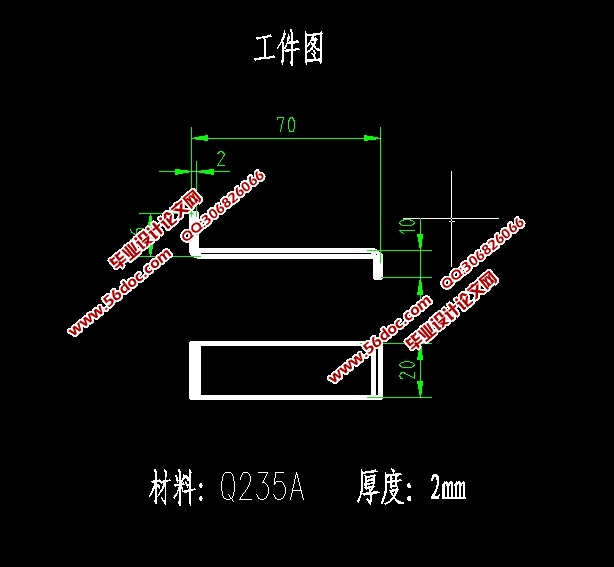

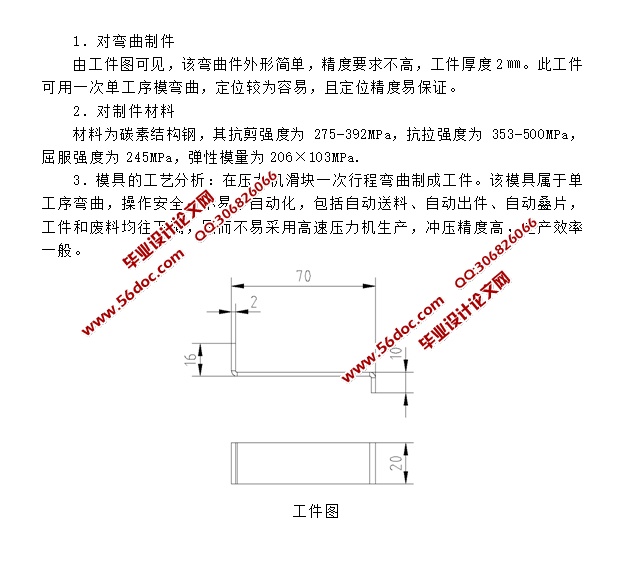

由工件图可见,该弯曲件外形简单,精度要求不高,工件厚度2㎜。此工件可用一次单工序模弯曲,定位较为容易,且定位精度易保证。
对制件材料
材料为碳素结构钢,其抗剪强度为275-392MPa,抗拉强度为353-500MPa,屈服强度为245MPa,弹性模量为206×103MPa.
模具的工艺分析:在压力机滑块一次行程弯曲制成工件。该模具属于单工序弯曲,操作安全、不易于自动化,包括自动送料、自动出件、自动叠片,工件和废料均往下漏,因而不易采用高速压力机生产,冲压精度高,生产效率一般。
目 录
第一章 前言 6
1.1我国模具行业的发展方向和前景 7
1.2 冲压加工的特点 7
1.3 冲压模具的种类 8
1.4课题意义 9
第二章 冲压工艺性分析及冲压方案的确定 10
2.1 冲压工艺性分析 10
2.2 冲压工艺方案的确定 10
第三章 排样设计及计算 11
3.1毛坯尺寸计算 12
3.2排样与定距设计 13
3.3确定搭边值 13
3.4确定条料宽度计算利用率 13
第四章 冲裁力的计算及确定压力中心 14
4.1冲裁力的计算 14
4.2确定压力中心 15
第五章 冲裁工艺计算 16
5.1选择双面间隙 16
5.2冲裁模刃口尺寸计算原则 16
5.3冲孔和落料刃口尺寸计算 17
第六章 各零件结构尺寸 18
6.1凹模的设计 18
6.2凸模设计 18
6.3 凸模凹模的材料选定 19
6.4 凸模固定垫板的设计 19
6.5 卸料部分的设计 19
6.5.1 卸料装置 20
6.5.2 推件和顶件装置 20
6.5.3 橡胶的选用 21
6.6 定位部分的设计 22
6.7 模架、模座和导柱导套 23
6.7.1 模架类型 24
6.7.2模座 25
6.7.3导柱与导套的选用 26
结论 78
参考文献 29
致 谢 30
