纸品包装半自动平压模切机的设计

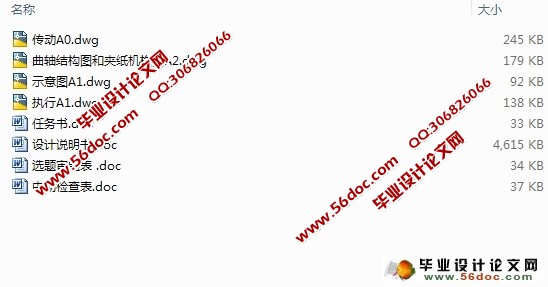

纸品包装半自动平压模切机的设计(选题审题表,任务书,中期检查表,论文说明书11200字,CAD图纸5张)
摘  要
模切机主要用于纸品包装装潢工业中的商标、纸盒、贺卡等的模切、压痕和冷压凸作业，是印后包装加工成型的重要设备。本设计参考传统的平压模切机的部分结构，对平压模切机进行重新设计和计算。
传动机构本设计中采用一级带传动，二级、三级齿轮传动，并在传动中考虑实际工艺动作要求，在传动中运用电磁机构带动离合器，从而实现控制系统对整机的控制。执行机构中采用曲轴带动连杆，连杆带动下压模作往复运动，实现模切动作。夹纸机构中采用齿形带传动，齿形带带动凸轮，凸轮转动使凸轮从动件顶开压在走纸横块上的弹簧压片，凸轮继续转动，弹簧压片向下运动将纸夹紧，实现夹纸动作。
本文的计算结果可用于传动系统设计、半自动平压模切机生产制造参考和使用。

关键词：平压模切，同步带传动，梯形牙牙嵌式离合器，凸轮机构

ABSTRACT
Die-cutting machine is mainly used for paper packaging and decorating industry trademarks, cartons, greeting cards, etc. cutting, creasing and cold convex operations, is printed after the packing and processing equipment forming important. The design reference traditional die-cutting machine parts structure, die-cutting machine to re-design and calculation.
   Transmission used in the design of a belt drive, two, three gears, and drive the actual process to consider the operational requirements of the use of magnetic bodies in the transmission of drive clutch, thus controlling the whole control system. Crankshaft driven by the implementing agencies in the connecting rod, connecting rod for reciprocating motion driven by die to achieve cutting action. Paper jam institutions with toothed belt drive, toothed belt driven cam, cam to cam follower rotational opening pressure in the top horizontal piece of paper to go on spring pressed, cam continues to rotate, spring pressed downward to a paper clip tight action to achieve a paper jam.
   The results of this paper can be used to drive system design, semi-automatic die-cutting machine manufacturing reference and use.

   Keywords: die-cutting  belt drive  trapezoidal tooth embedded clutch  cam



目  录
绪论    1
第1章………………………………………………………………………………………2
1.1半自动平压模切机的现状    2
1.2平压模切机的发展趋势    2
第2章 工作原理及工艺动作过程分析    4
2.1 半自动平压模切机的工作原理    4

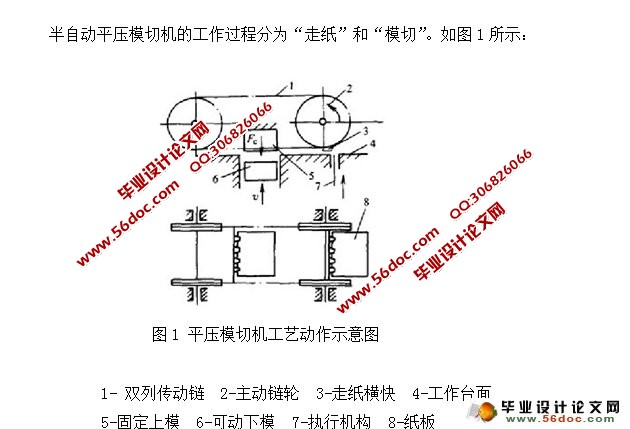

2.2 工作过程：    4
第3章 功能分解说明    6
第4章 原始数据和设计任务    7
第5章 方案评价及确定    8
5.1 模切机构的讨论和确定    8
5.2 执行机构的设计    10
第6章 传动系统的设计    13
6.1 分配传动比    13
6.2 驱动系统的设计    14
6.3 带传动设计    14
6.4 渐开线圆柱齿轮传动A设计    17
6.5 离合器的设计    21
6.6 渐开线圆柱齿轮传动B设计    22
6.7 联轴器的设计    25
6.8 轴尺寸的计算    26
6.9 传动系统中其他零部件的设计    30
第7章 执行机构的设计    31

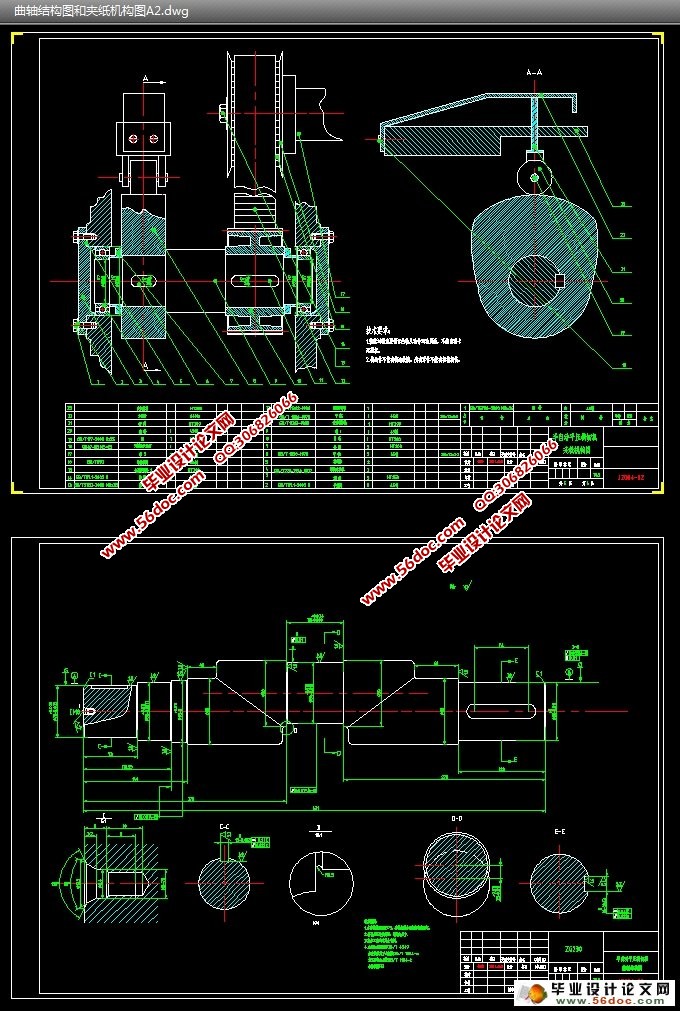

7.1 曲轴的设计    31
7.2 执行机构中其他零部件的设计    32
第8章 夹纸装置的设计    33
8.1 夹纸机构的设计    33
8.2 夹纸机构的传动设计    35
8.3 夹纸中其他零部件的设计    36
致  谢    37
参考资料    38
