果蔬自动包装装置的设计(含CAD零件装配图,SolidWorks三维图)

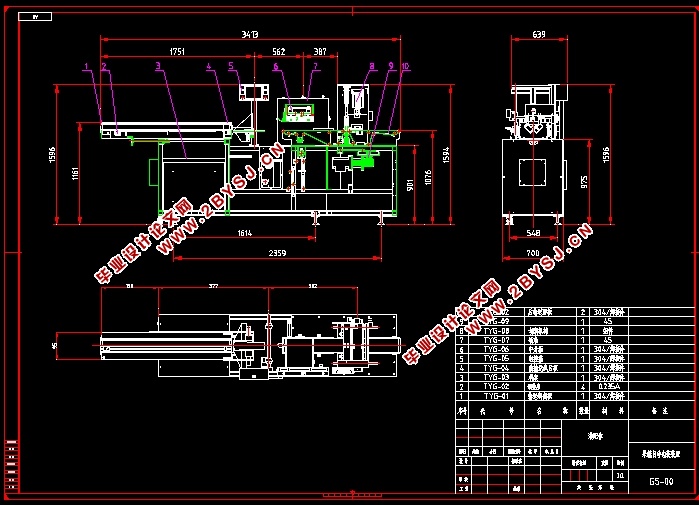

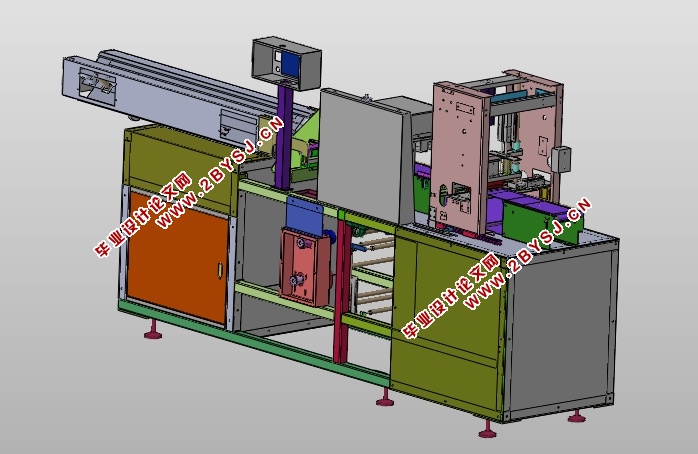

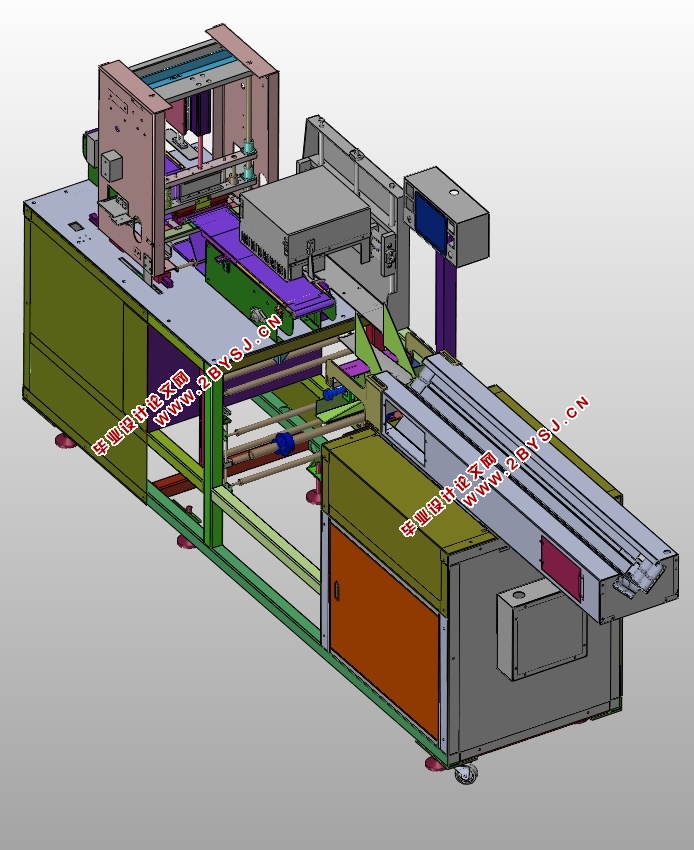

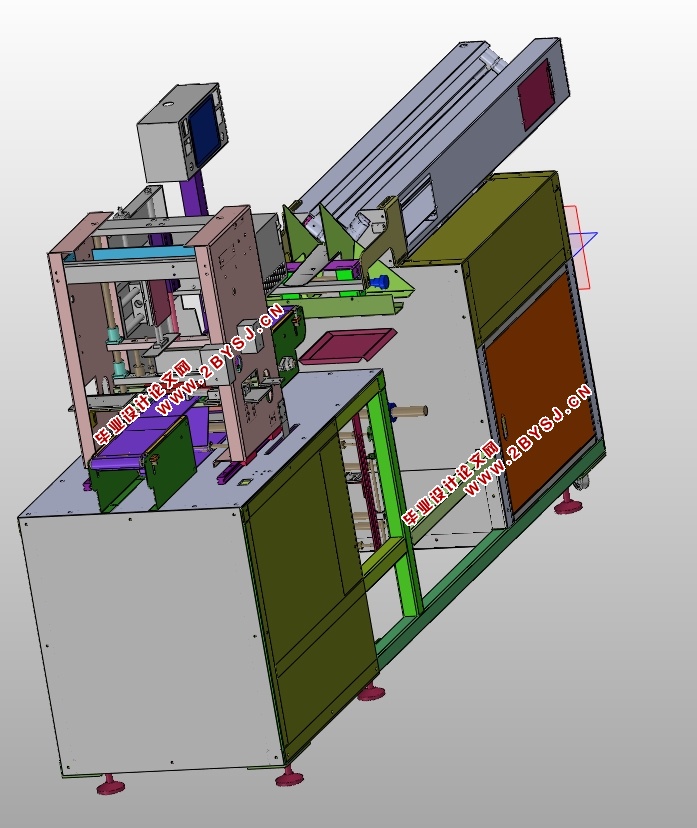

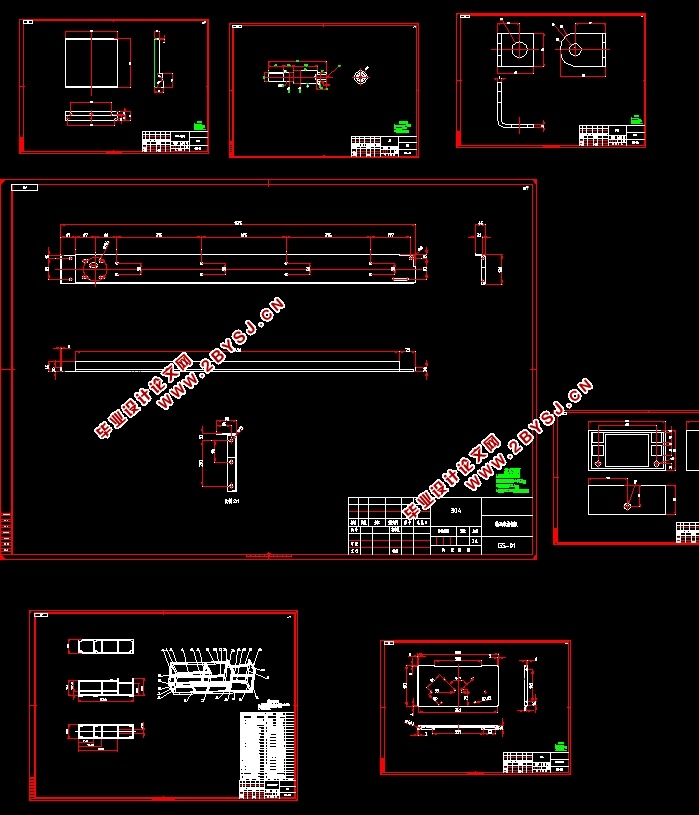

果蔬自动包装装置的设计(含CAD零件装配图,SolidWorks三维图)(论文说明书9000字,CAD图纸8张,SolidWorks三维图)
摘要
    本文是关于果蔬自动包装装置的设计，首先对果蔬自动包装装置作了简单的概述；接着分析了果蔬自动包装装置的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的果蔬自动包装装置各主要零部件进行了校核。最后简单的说明了果蔬自动包装装置的安装与维护。目前，果蔬自动包装装置正朝着长距离，高速度，低摩擦的方向发展。在果蔬自动包装装置的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造果蔬自动包装装置过程中存在着很多不足。
    对于果蔬自动包装装置的设计，通过对比对照，对传统的果蔬自动包装装置的结构进行了改进和优化，使得此种类型的果蔬自动包装装置的使用范围更广泛，更加灵活，并且对今后的选型设计工作有一定的参考价值。

关键词：果蔬自动包装装置；设计；传统；参考

Abstract
    This graduation design is about the optimum design of the roller conveyor drive first driven roller conveyor has been made a brief overview; then drive roller conveyor has been analyzed the selection principle and the calculation method; and has been calculated based on these design criteria and selection method in accordance with the given parameters requirements for selection design; then the conveyor main parts has been checked. The conveyor has been a simple description of the installation and maintenance. At present, the driving roller conveyor has been towards long distance, high speed, low friction direction. The driving drum of belt conveyor is designed and manufacture and application, at present our country and the overseas advanced level compared to still have a large gap, domestically driven roller conveyor has been in the design and manufacturing process exists many problems.
    Driven roller conveyor has been the design, optimization design, has been adopted compared with the control, the drive traditional roller conveyor structure has been improved and optimized, this type of drive roller conveyor has been made more widely, more flexible, and has been for future design and selection have been to have certain reference value.

Key words：Driving roller type conveyer optimal; Design;  Transport;  selection

果蔬自动包装装置的方案布局图的确定
本次设计的题目是果蔬自动包装装置的设计，该装置是通过人工放置果蔬例如白菜、萝卜猕猴桃等在果蔬自动包装装置的前输送装置中，当整个装置开动后，果蔬会随着输送线一下移动到覆膜机构上面，当光电传感器感应到了果蔬的到来，就会通过PLC控制附覆膜电机运转从而通过覆膜机构对果蔬进行薄膜的覆盖，接着包装好的果蔬随着输送线的移动进入到中封机构，由中封机构对包装好的果蔬进行热封，接着进入切断机构，在该机构的作用下，包装好的果蔬会自动被切成一包包，随着后输送从而落入预先装备好的包装箱里面。经过分析和研究，制定的果蔬自动包装装的方案布局图如下图所示1.3所示：

果蔬自动包装装置的工作原理
该果蔬自动包装装置的工作原理为：通过人工放置果蔬例如白菜、萝卜猕猴桃等在果蔬自动包装装置的前输送装置中，当整个装置开动后，果蔬会随着输送线一下移动到覆膜机构上面，当光电传感器感应到了果蔬的到来，就会通过PLC控制附覆膜电机运转从而通过覆膜机构对果蔬进行薄膜的覆盖，接着包装好的果蔬随着输送线的移动进入到中封机构，由中封机构对包装好的果蔬进行热封，接着进入切断机构，在该机构的作用下，包装好的果蔬会自动被切成一包包，随着后输送从而落入预先装备好的包装箱里面。
