甜菜捡拾装卸机的设计(农业机械)(含CAD图,SolidWorks三维)

甜菜捡拾装卸机的设计(农业机械)(含CAD图,SolidWorks三维)(任务书,开题报告,开题答辩PPT,中期检查表,论文说明书8500字,CAD图纸4张,SolidWorks三维图,答辩PPT)
本文设计的甜菜捡拾装卸机是甜菜分段收获过程中的一种必备机械，在甜菜收获过程中完成了甜菜的捡拾装卸工序。不仅有效提高了工作效率，而且完成甜菜全程机械化采收的目标。本课题设计的主要内容是甜菜捡拾装卸机的设计。主要通过对甜菜种植模式与机械原理的分析、方案的论证比较与选择，完成甜菜捡拾装卸机的总体设计，输送清理装置的设计，提升装置的设计以及传动方案的选择等内容。在此基础上对甜菜捡拾装卸机的结构尺寸、传动轴的结构尺寸、齿轮的传动比等进行了详细的计算和说明，并且对轴承以及轴承盒的型号作了选择。使本方案有了初步的设计应用价值。
关键词：捡拾；装卸；甜菜收获机

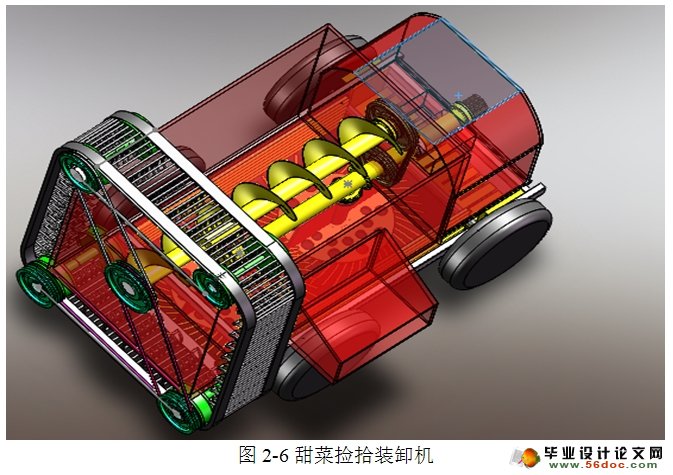

甜菜捡拾装载机的原理
甜菜捡拾装载机在拖拉机的牵引下顺着集成为垄的甜菜块根行进，位于车厢下部的2个转盘成阶梯状依次将甜菜块根输送至车厢后部的提升链内，带有拨爪的提升链把甜菜块根由车厢底部送到车厢顶部，甜菜块根在重力作用下落入车厢内。
位于车厢顶部的搅龙把车厢后部的甜菜块根送往车厢前部。通过调节车轮升降杆来控制一级转盘的入土深度及触地面积，使捡拾过程更加顺利。
甜菜块根经过2个阶梯转盘的过滤，去除掉大量泥土杂质，不仅提高了甜菜块根的纯度，也避免了车厢因长时间使用而淤积大量泥土。当不进行捡拾作业时，可通过升降液压缸把捡拾架提升起来，方便甜菜捡拾装载机的行走及运输。




目 录
1绪论    1
1.1课题研究的意义    1
1.2国内外甜菜捡拾装卸机发展状况    1
1.3甜菜捡拾装卸机研究的问题    2
1.4研究的内容和方法    2
1.5预期目标    3
1.6重点研究的关键问题及解决思路    3
1.7工作条件及解决方法    3
2甜菜捡拾装卸机总体设计    3
2.1输送清理器的典型方法及剥壳机方案的选择    3

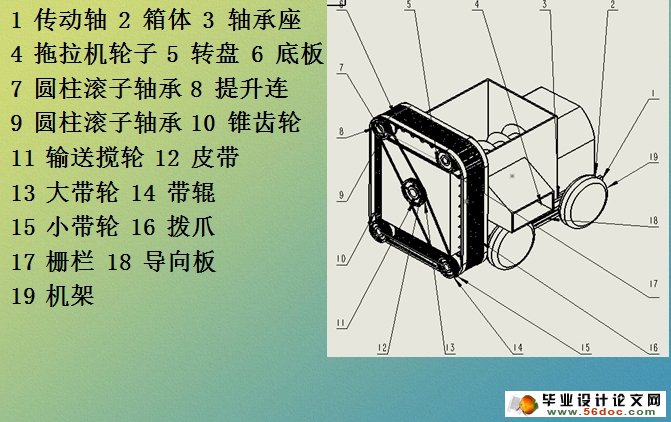

2.2甜菜捡拾装载机的组成    5
2.3甜菜捡拾装载机的原理    6
3甜菜捡拾装载机结构设计    7

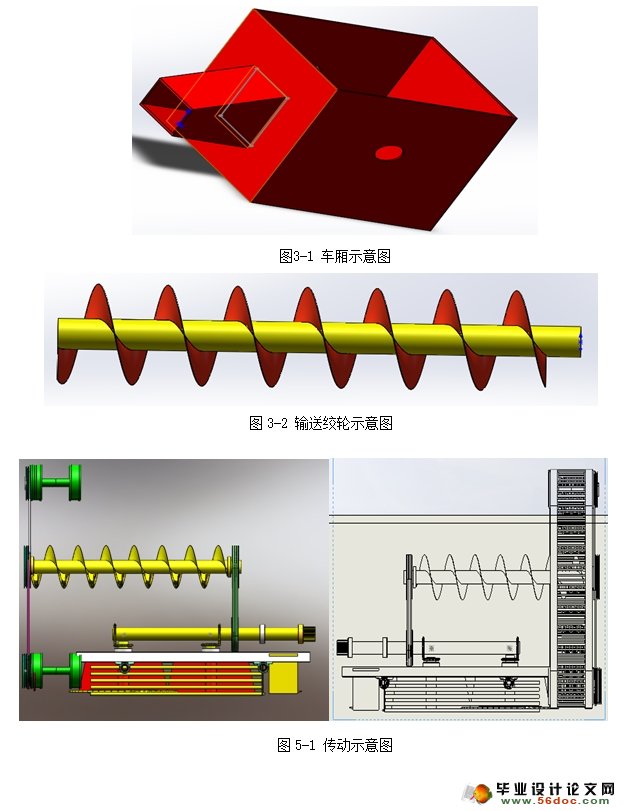

3.1车厢的设计    7
3.2机架的设计说明    7
4传动机构的设计    8
4.1平带设计    8
4.2锥齿轮的传动设计计算    10
4.3锥齿轮的校核    10
5传动装置的设计与选用    12
5.1传动方案的设定    12
5.2块根损失率的设计    13
6轴的计算    14
6.1按扭矩初算轴径    14
6.2传动轴的校核    15
总 结    16
致 谢    17
参考文献    18
