甜菜起拔机的设计(农业机械)(含CAD图,SolidWorks三维)

甜菜起拔机的设计(农业机械)(含CAD图,SolidWorks三维)(任务书,开题答辩PPT,中期检查表,论文说明书10000字,CAD图纸5张,SolidWorks三维图,答辩PPT)
我国甜菜收获方式主要以人工为主、机械为辅,用工量大,成本高,产量低,效益差,这些制约了国内甜菜业生产机械化的发展。因此无论从成本、经济效益或从不误农时解决秋收劳力紧张及甜菜收获质量、提高农工生产甜菜积极性等方面来说,甜菜收获机械化都是迫切需要解决的问题。目前，甜菜机械化收获方法分为联合收获、两段法、三段法。联合收获是用一台机器或机组在一次作业过程中,完成甜菜收获过程的各主要作业工序。生产率高、劳动强度低, 但机器结构复杂、成本高,使用水平要求高,只在大面积收获时,才能收到经济效果。二段法、三段法收获：机具结构简单、成本低,且劳动强度不大,生产率也很高,在不完全配套的情况下分段收获机具可以单独使用,完成甜菜收获过程中相应的作业工序。我所设计的甜菜收获机是用于分段收获的配套机具之一,主要用于挖掘收获经切缨机切削清理过叶缨的甜菜。该机用于甜菜两段式收获工艺,一次性完成甜菜挖掘, 将挖掘出的甜菜块根初步清理后集成堆堆放,以便于人工进行辅助清理。本次设计主要的机构有挖掘装置、清理输送装置和传动装置，清楚的反映了收获机结构部件之间的工作关系和整机的工作原理。

关键词：甜菜；收获机械


目 录
1 绪论    1
1.1 甜菜茎叶的利用    1
1.2 菜根的利用    1
1.3 甜菜机械收获现状    2
1.4 块根挖掘收获机    2
1.5 课题研究目的及意义    3
2 设计方案的选择    4
2.1 甜菜收获的农业技术要求    4
2.2 设计可行性分析    4
2.3 整机结构方案的确定    5
2.4 甜菜起拔机整体结构    6
3  传动装置的设计    6
3.1 传动方案的设定    6
3.2 直齿圆锥齿轮的传动设计计算    6
3.3 锥齿轮的校核    7
3.4 轴的设计计算    9
3.5 轴的校核    10
3.6 轴承的选用    14
3.7 轴承的验算    14
3.8 键的选择    14
4  主要零部件的设计    15
4.1 挖掘器的设计尺寸    15

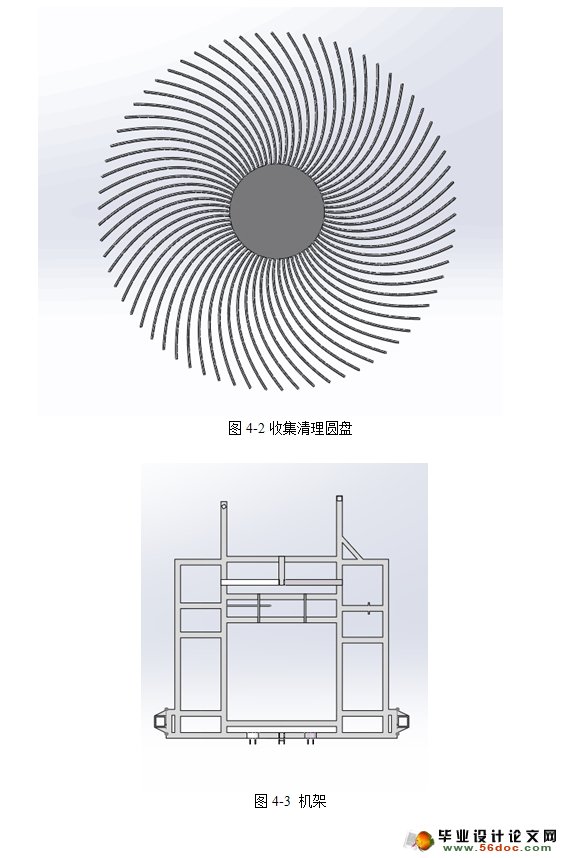

4.2 集条输送装置的设计    16
4.3 机架的设计    17
总 结    19
致 谢    20
