废地膜捡拾机设计(含CAD零件装配图,UG三维图)(精品)★
无需注册登录,支付后按照提示操作即可获取该资料.

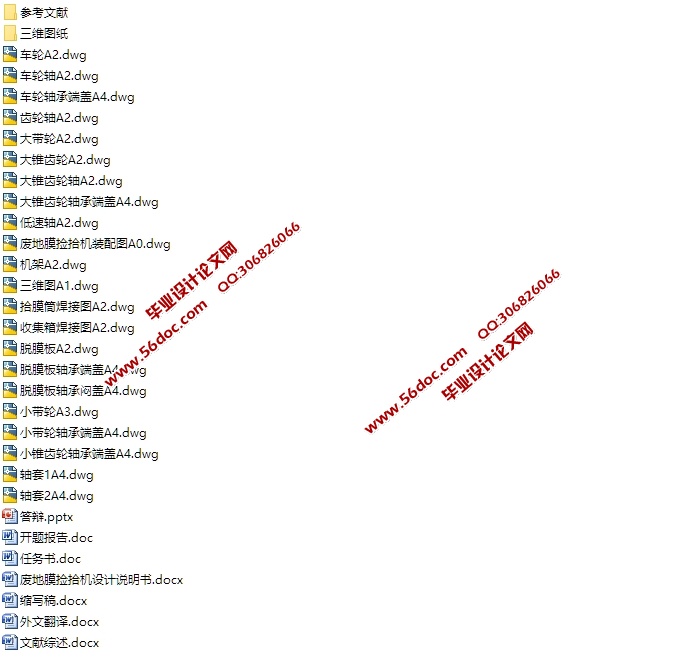

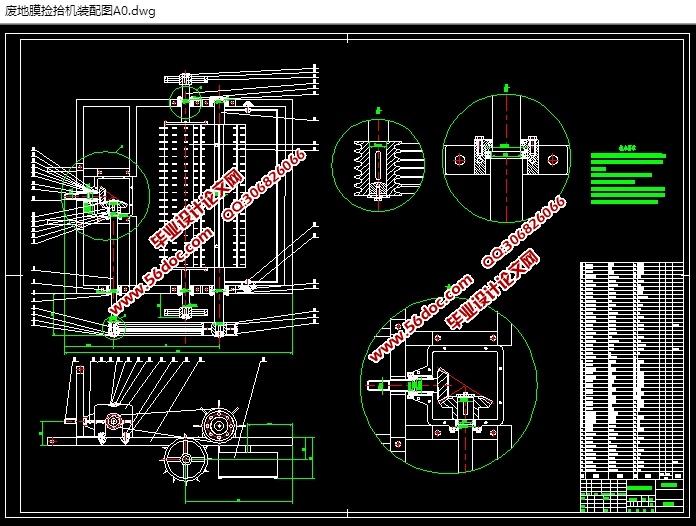

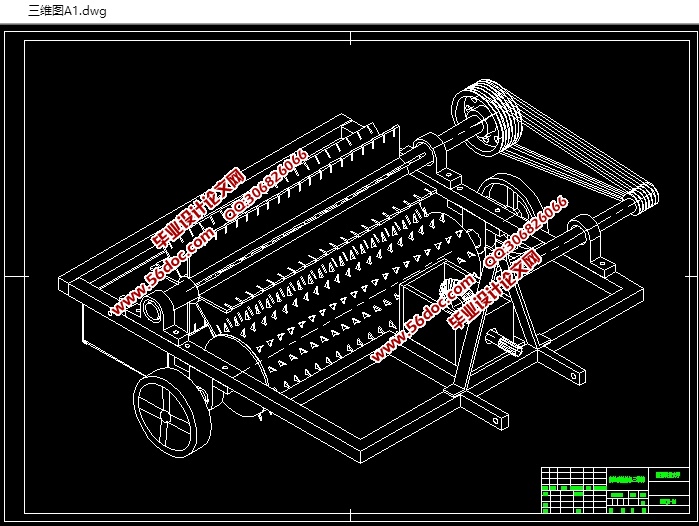

废地膜捡拾机设计(含CAD零件装配图,UG三维图)(精品)★(任务书,开题报告,外文翻译,设计说明书16300字,CAD图22张,UG三维图,答辩PPT)
近年来,地膜覆盖成为了农作物增值增产的主要种植技术,它能增加地温,抑制杂草生产,增强农作物的成活率。但是由于地膜的不可降解性,常年累积的地膜对土地造成了白色污染,同时抑制了农作物的生长,严重影响了我国农业产业的健康发展。因此,针对这些问题,借鉴国内外地膜回收机械化技术的发展现状和存在问题,并设计出适合国情的小型废地膜捡拾机,对我国农业机械化的发展及地膜覆盖技术的发展具有非常重要的意义。本文从拖拉机的选型开始,根据我国的农作物种植地形,设计了一个采用齿轮-皮带轮传动,拾膜筒与脱膜板相结合,地膜收集箱装放的小型地膜回收机。本方案合理地提高了废地膜捡拾机的经济性与实用性,减少材料,降低成本,并采用CAD与UG对其二维及三维结构进行绘制。
关键词:地膜覆盖,地膜回收机,齿轮-皮带轮,经济性,实用性
1 废地膜捡拾机的组成及主要参数

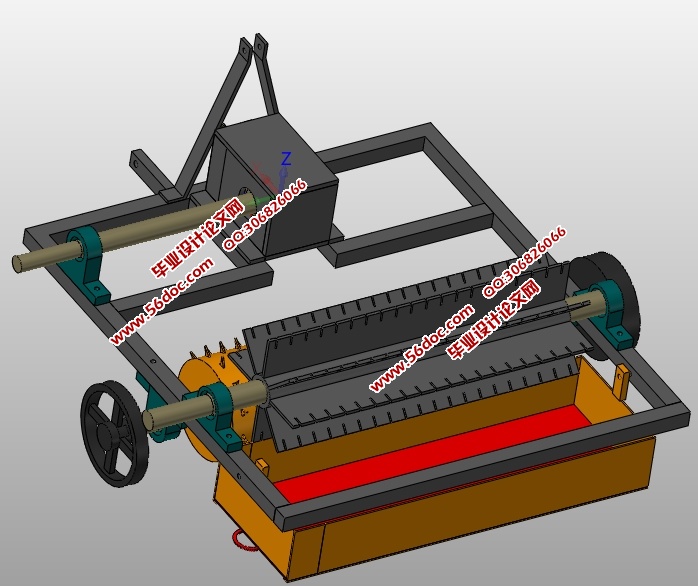

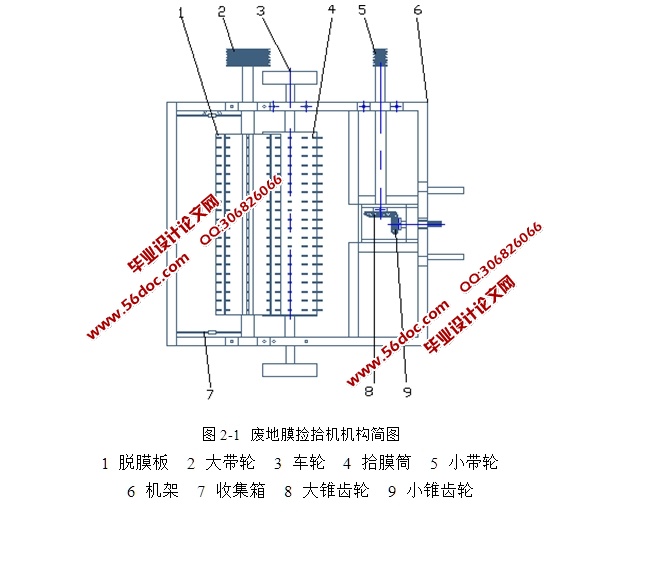

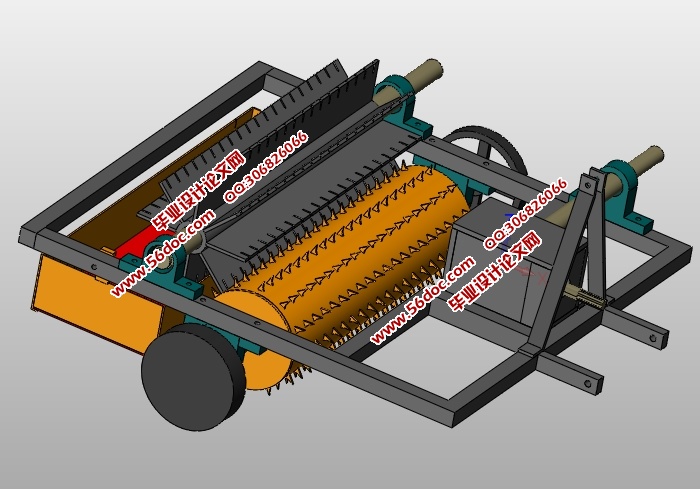

本文多设计的废地膜捡拾机主要包括:拾膜筒、拾膜齿、脱膜板、收集箱、行走装置、传动装置及机架。传动装置中包括直齿小锥齿轮轴、大齿轮、大齿轮轴、大小皮带轮。可以实现拾膜-脱膜-收膜的工序。
废地膜捡拾机的重要结构参数:
悬挂机构:后三点式悬挂。
配套拖拉机动力:考虑到农具为小型机器,选用20马力(14.7kw)的东方红-200型拖拉机[10]。
地膜捡拾机的外部尺寸:1700mm×1838mm×830mm(长×宽×高)
农具捡拾宽度:1000mm。
一次作业行数:1行。
农具作业速度:2-3km/h。
2 废地膜捡拾机的工作原理
废地膜捡拾机工作时,配套拖拉机与农具通过后三点悬挂连接,牵引整个农具向前运动。同时拖拉机的后输出轴与农具的输入轴通过万向节连接[11],将动力传入到齿轮箱,进过锥齿轮换向后将动力传输到皮带轮上,再由皮带轮将动力减速后传输到脱膜板轴,脱膜板得以高速转动。此时,拾膜筒上的拾膜齿随农具牵引而做圆周转动,将废地膜缠绕在拾膜齿上,完成拾膜过程,脱膜板的高速运动则将拾膜齿上的地膜刮下来,掉落在后面的收集箱内,完成脱膜与收膜过程,当地膜收集箱满了之后,可以通过将收集箱下面的抽板抽掉来卸掉地膜。
目 录
摘 要 Ⅰ
ABSTRACT Ⅱ
1 绪论 1
1.1 课题的目的及意义 1
1.2 国内外研究现状与发展趋势 1
1.2.1 国外研究现状 1
1.2.2 国内研究现状 2
1.2.3 发展趋势 2
2 小型废地膜捡拾机的整体设计 4
2.1 废地膜捡拾机的设计要求 4
2.1.1 拾膜深度 4
2.1.2 拾膜率 4
2.2 地膜捡拾机的组成部件、主要性能参数及工作原理 4
2.2.1 废地膜捡拾机的组成及主要参数 4
2.2.2 废地膜捡拾机的工作原理 5
3 废地膜捡拾机的拾膜与脱膜部件的设计研究 6
3.1 地膜捡拾机拾膜部件的设计 6
3.2 脱膜部件的设计 8
4 收集箱、机架的设计 10
4.1 收集箱的设计 10

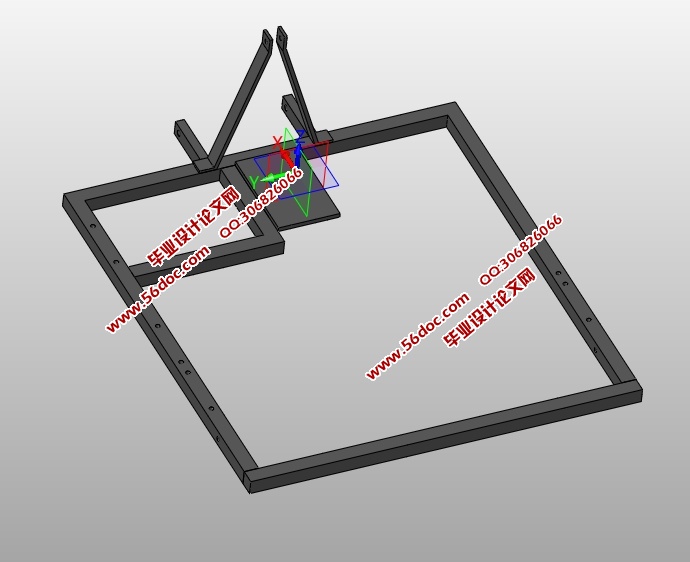

4.2 机架的结构设计 10
5 废地膜捡拾机的传动系统的设计 12
5.1 传动系统的整体设计 12
5.1.1 确定拖拉机的输出参数和传动比 12
5.1.2 计算传动装置各部分的运动及运动参数 12
5.2 圆锥齿轮的设计计算 12
5.2.1 选择齿轮的类型、精度等级、材料及齿数 13
5.2.2 按齿面接触疲劳强度计算 13
5.2.3 校核齿根弯曲疲劳强度 14
5.2.4 齿轮参数计算 15
5.3 皮带轮传动设计计算 15
6 轴的设计 19
6.1 高速轴的设计 19
6.1.1 高速轴的结构设计计算 19
6.1.2 高速轴强度的校核计算 20
6.2 中间轴的设计 22
6.2.1 中间轴的结构设计计算 22
6.2.2 中间轴强度的校核计算 23
6.3 低速轴的设计 28
6.3.1 低速轴的结构设计计算 28
6.4 拾膜筒轴的设计 28
7 键跟轴承的校核 29
7.1 轴承的校核 29
7.1.1 低速轴滚动轴承计算 29
7.1.2 中间轴滚动轴承计算 30
7.1.3 输出轴轴滚动轴承计算 30
7.2 键联接的选择及校核 31
7.2.1 校核圆锥齿轮处的键连接 32
7.2.2 校核小带轮处的键连接 32
7.2.3 校核大带轮处的键连接 32
8 废地膜捡拾机的日常维护 33
9 设计总结 34
致 谢 35
参考文献 36
