双轴桨叶式加湿调质机的设计(含CAD图,SolidWorks三维)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

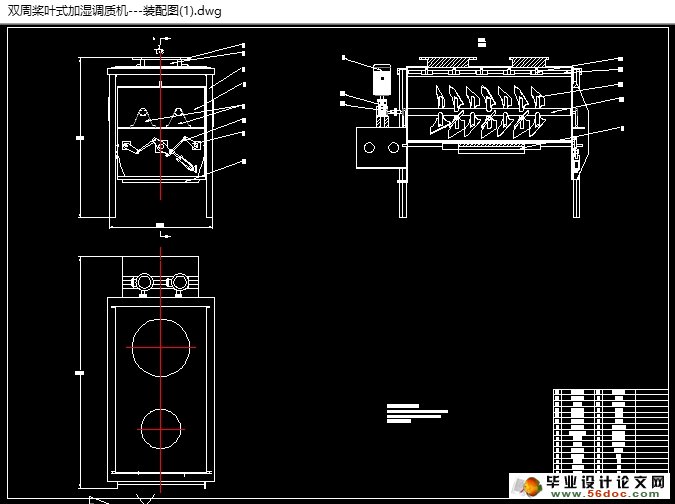

双轴桨叶式加湿调质机的设计(含CAD图,SolidWorks三维)(任务书,开题报告,开题答辩PPT,论文说明书12300字,CAD图纸5张,SolidWorks三维图,答辩PPT)
随着糙米调质机的不断发展,调质工序对混合精度的要求越来越高,生产规模越来越大,因而对调质机的要求也越来越高,近年来在国内外稻米加工厂中逐步推广使用的卧式双轴桨叶式加湿调质机就是适应这种发展形势而研制开发的一种新型高效调质机,与其它类型调质机相比,该机型具有混合能力强,速度快,精度高,残留量小,能耗低,适用范围广等特点。该机混合时不受物料比重粒度形状等影响,不产生离析,对粉料间配比小到1:10000 时或液体添加量达20%以上时也可保证得到均匀混合,其混合过程柔和,不破坏物料原始物理特性,其吨料能耗比目前饲料厂中普遍使用的主要机型螺带式混合机低60% 以上,其混合均匀度变异系数 小于5%,最佳可达3%,每批混合时间为 30秒到60秒,显著缩短了混合周期,提高了混合精度,为促进这种高效混合机的发展及推广应用,本文将对卧式双轴桨叶式加湿调质机的结构特点工作机理及结构设计等作简介。

关键词:糙米;加湿;双轴桨叶式;调质机

该双轴加湿调质机主要由两根相反旋转的轴以一定的相位排列及由安装在轴上面的桨叶构成。在电机的驱动下,一侧轴上的桨叶将物料甩起随其一道旋转,另一侧轴上的桨叶利用相位差将一侧甩起的物料反向旋转甩起。这样,两侧的物料便相互落人两轴问的腔内。从而物料在调质机的中央部位形成了一个流态化的失重区(见图2-5),且以低圆周速旋转。物料被提升后形成了旋转涡流,这种处于失重状态下的涡流产生混合作用。使物料快速、充分均匀地混台运动着的物料。虽然是固体,但其表现却象流体一样。由于桨叶以一定的角度安装,且以低圆周速转,使物料快速、充分、均匀地混合。


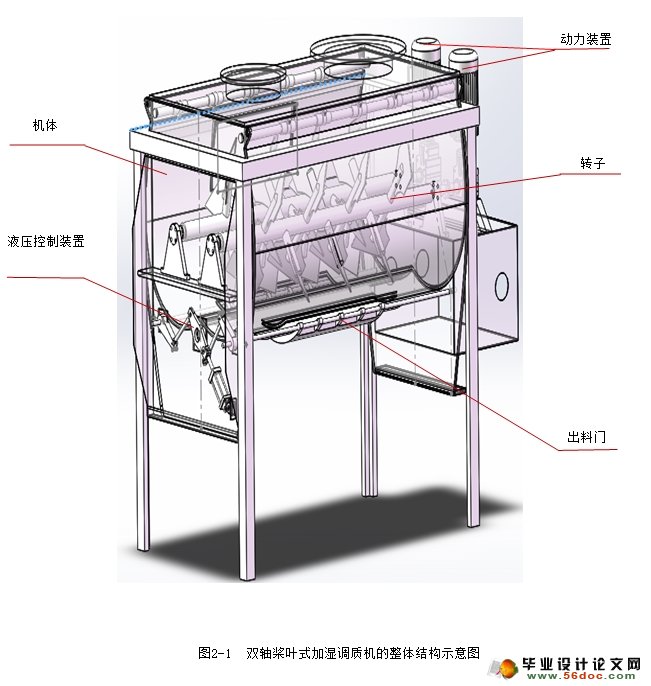

双轴桨叶式加湿调质机的设计(含CAD图,SolidWorks三维)

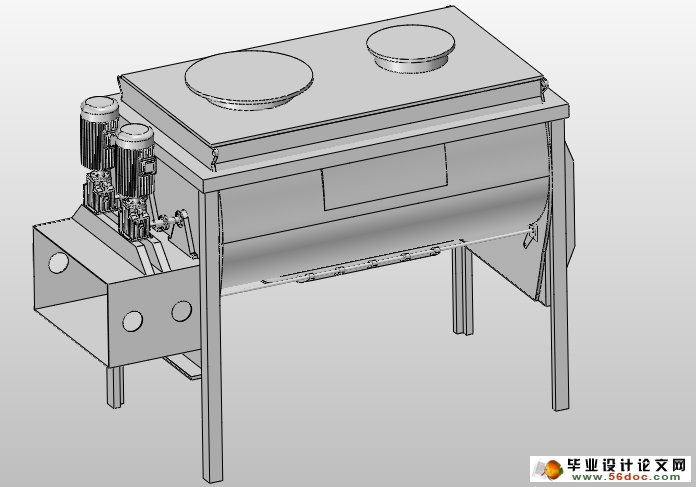

双轴桨叶式加湿调质机的设计(含CAD图,SolidWorks三维)
双轴桨叶式加湿调质机的设计(含CAD图,SolidWorks三维)

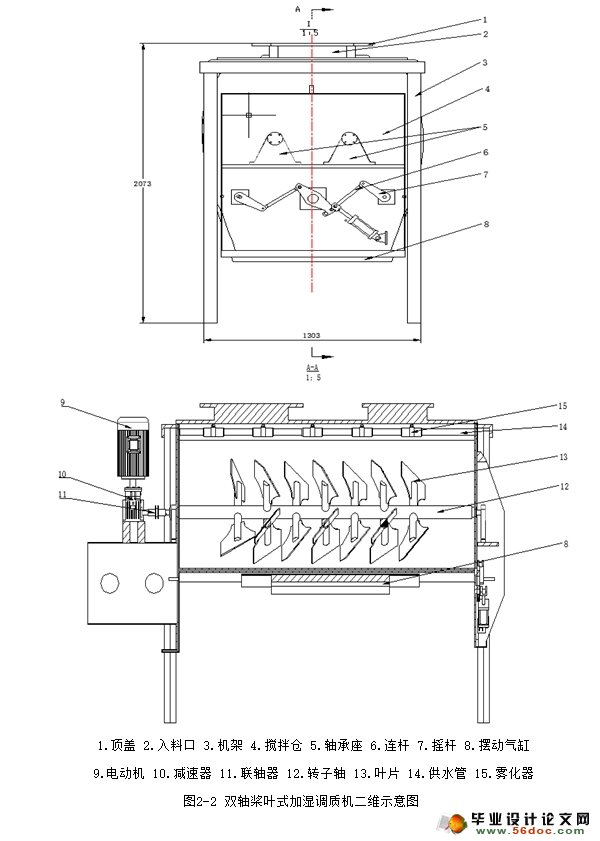

双轴桨叶式加湿调质机的设计(含CAD图,SolidWorks三维)

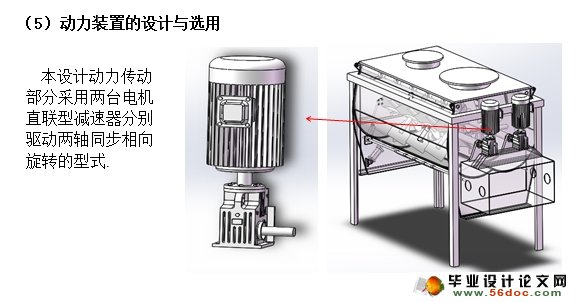

双轴桨叶式加湿调质机的设计(含CAD图,SolidWorks三维)

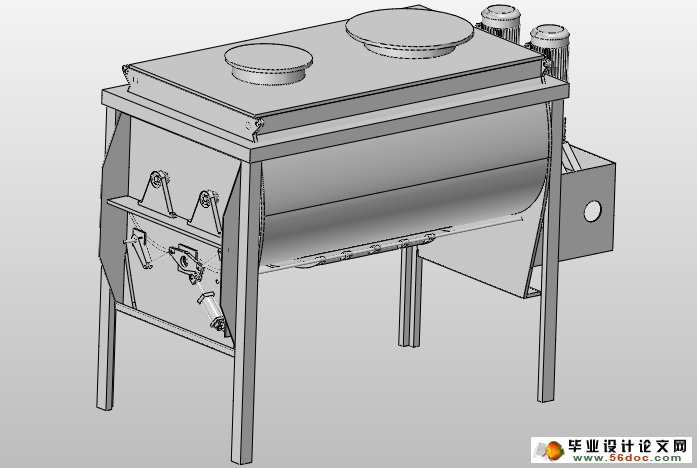

双轴桨叶式加湿调质机的设计(含CAD图,SolidWorks三维)

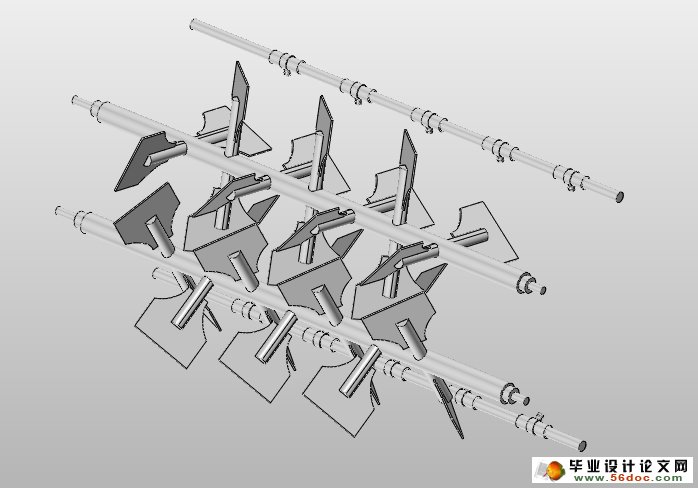

双轴桨叶式加湿调质机的设计(含CAD图,SolidWorks三维)
双轴桨叶式加湿调质机的设计(含CAD图,SolidWorks三维)
双轴桨叶式加湿调质机的设计(含CAD图,SolidWorks三维)


目 录
1引言    1
1.1课题研究的意义    1
1.2国内外双轴桨叶式加湿调质机的发展状况    1
1.3国内外双轴桨叶式加湿调质机存在的问题    1
1.4研究的内容和方法    2
1.5预期目标    2
1.6重点研究的关键问题及解决思路    2
2双轴桨叶式加湿调质机总体设计    2
2.1双轴桨叶式加湿调质机结构特点及调质机理    3
2.2双轴桨叶式加湿调质机的原理    7
3混合度评价方法    7
3.1 标准差评价法    7
3.2 变异系数评价法    8
3.3 设计的主要任务    8
4加湿调质机关键结构设计    8
4.1机体的设计    8
4.2叶片的设计    10
4.3桨叶与轴的配合    13
4.4桨叶与轴的材料选择和连接方式    14
4.5转子设计    14
4.6转子转速n的确定    15
5出料机构设计    15
5.1出料机构工作原理    15
5.2进料机构各零件的设计和选择    17
5.3连杆的强度校核    18
5.4轴承的选择    19
6动力装置的选用    19
7机架的设计说明    20
总 结    21
致 谢    22
参考文献    23
