甩刀式马铃薯杀秧机的设计(农业机械)(含CAD图,SolidWorks三维)

甩刀式马铃薯杀秧机的设计(农业机械)(含CAD图,SolidWorks三维)(任务书,开题报告,论文说明书10300字,CAD图纸5张,SolidWorks三维图,答辩PPT)
参考国内外关于马铃薯杀秧机的文献资料，根据我省马铃薯种植模式和收获的实际情况，并通过实地进行观察马铃薯收获时茎秧缠绕机器杆件的技术问题，研制了一种甩刀式马铃薯杀秧机，该机适合于甘肃旱作农业区垄作马铃薯种植模式。本文主要从以下几方面进行了研究：
    系统分析了国内外马铃薯杀秧机的发展概况，根据马铃薯杀秧机的主要功能及农艺要求，开展了甩刀式马铃薯杀秧机的总体设计，提出了杀秧机工作行数2行、工作幅宽为1000mm等总体性能指标。
    对甩刀式马铃薯杀秧机主要部件进行设计与分析。确定了传动装置、甩刀及轴、行走轮、外壳体等部件的结构参数，计算出了传动系统的传动比，设计出了齿轮箱的锥齿轮、甩刀、轴、V带和带轮以及张紧装置等主要部件。
    建立了马铃薯杀秧机甩刀模型，从理论上进行运动学分析，对甩刀的形状、数量、排列和运动进行理论分析，确定了其结构及主要参数，甩刀的数量为 36把，采用双 L型刀片 ，交错平衡排列方式，对刀轴的平衡进行了分析 ；估算出甩刀轴转速应大于等于1299r/min，并对甩刀切割进距设计的合理性进行了验证。

关键词：马铃薯；杀秧机；三维设计

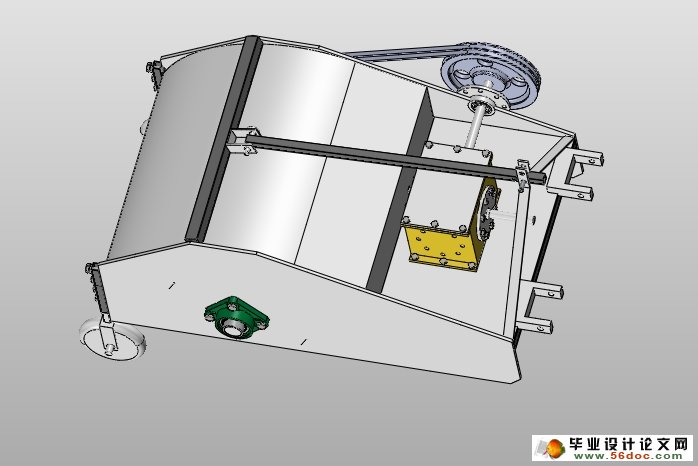

本课题主要设计了一种甩刀式马铃薯杀秧机。在马铃薯收获前能够将茎秆及杂草切割还田。整机主要由传动机构、杀秧装置、辅助装置等组成。本论文主要对该机的结构方案及主要部件进行设计，对关键部件甩刀的形状、数量、排列和运动进行理论分析，确定其结构及主要参数；并对甩刀切割马铃薯茎秆进行试验，初步确定甩刀相关参数的取值；运用运动学及动力学分析对甩刀轴的运动进行分析，以检验甩刀及轴结构设计的合理性。在满足工作要求的前提下，尽量使杀秧机的结构紧凑，以减小其整体尺寸，从而减小杀秧机的重量。

甩刀式马铃薯杀秧机的原理
图2-2 为甩刀式马铃薯杀秧机传动简图。传动系统采用双轴式结构，中间轴上安装有皮带盘，后轴上装有甩刀。根据田间实际工作情况，动力传递分两级：一级传动为齿轮箱输入轴与输出轴的传动；二级传动为齿轮箱输出轴与甩刀刀轴的传动。拖拉机动力传动路线为：1齿轮箱输入轴→2齿轮箱→3齿轮箱输出轴→4皮带轮→皮带→5甩刀轴。高速旋转的甩刀强力冲击马铃薯茎秆，在负压的作用下将茎秆吸入机壳内，经过甩刀的多次剪切、搓擦和撕裂将茎秆粉碎，并在气流和离心力的作用下，将其均匀的抛撒在田间地面上。



目 录
1绪论    1
1.1课题研究的意义    1
1.2国内外马铃薯杀秧机发展状况    1
1.3国内外马铃薯杀秧机存在的问题    2
1.4研究的内容和方法    2
1.5预期目标    2
2马铃薯杀秧机总体设计    3
2.1设计要求    3
2.2设计思想    3
2.3甩刀式马铃薯杀秧机的整体结构    3
2.4甩刀式马铃薯杀秧机杀秧的原理    4
2.5甩刀式马铃薯杀秧机整机结构参数    4
3甩刀式马铃薯杀秧机主要部件的设计    4
3.1传动部件的设计    4
3.2刀具部分的设计    6
3.3轴的设计    8
3.4杀秧机行走轮及机架的设计    10
4.结论与建议    11
4.1结论    11
4.2建议    12
总 结    13
致 谢    14
参考文献    15
