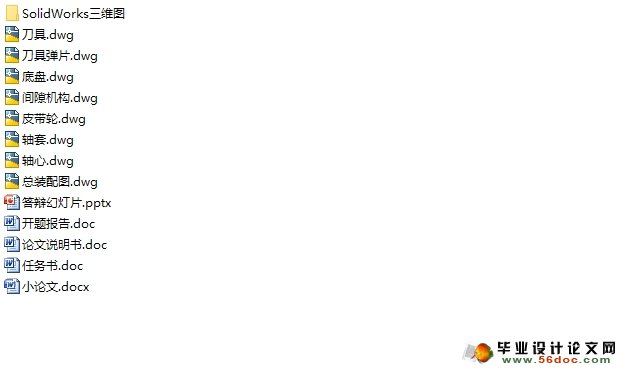

山楂去核机的设计(农业机械)(含CAD图,SolidWorks三维)(任务书,开题报告,论文说明书10600字,CAD图纸8张,SolidWorks三维图,答辩PPT)
山楂去核手工作业现在在中国仍然是主要的加工手段，不仅占用大量的劳动力、劳动强度大、生产率低，而且卫生安全也得不到有效保障。去核作业是山楂加工工序中十分重要的前处理工序。以往的手工操作远不能满足现代山楂加工的需求，不仅占用大量的劳力，劳动强度大，生产效率低，且产品质量难以控制。本设计主要是为了解决山楂去核作业的劳动强度大，安全卫生，提高生产效率，降低山楂果实破损率，保证山楂产品的质量。因此，小型山楂山楂机有非常好的应用前景。

关键词：山楂；山楂机；刀具设计

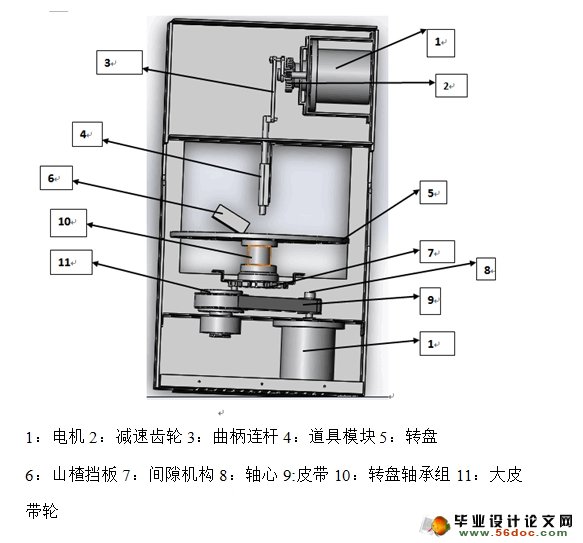

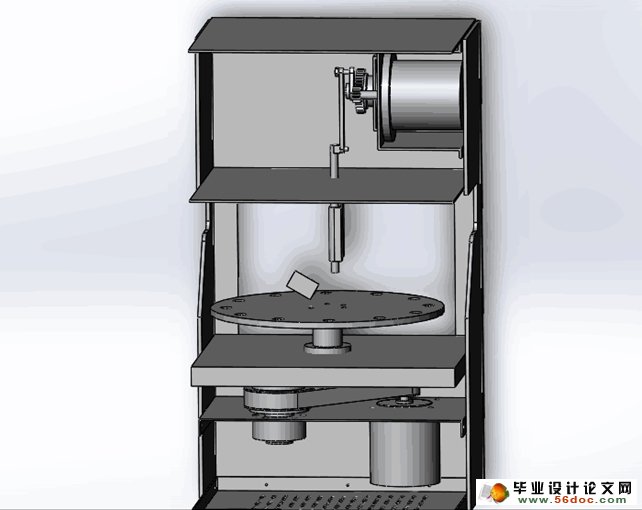

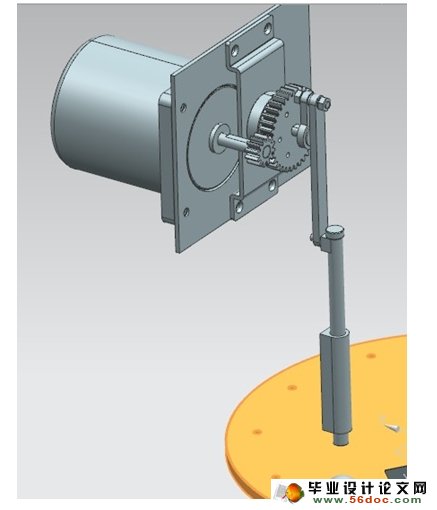

小型山楂去核机，主要包括1去核刀具、2山楂定位盘、3定位盘主轴、4传动间歇轮、5传动圆轮、6传动轴、7连杆、8转盘、9挡板。其中，去核刀具能够去掉山楂的内核，且保证山楂不破碎；山楂定位盘能够给山楂定位，确保去核刀具能够准确的去掉山楂的内核；传动间歇轮，能够在传动圆轮的运转过程中，每30°转动一下，进而使山楂定位盘间歇转动；传动圆轮，每转动一圈，带动间歇轮转过30°一次；转动轴保证传动圆轮平稳传动；连杆在转盘圆周运动过程中，分别带动传动圆轮转动和去核刀具的上下运动；转盘做圆周运动带动连杆运动；挡板的作用是收集去核后的山楂。山楂山楂机工作原理是：发动机发动后，通过皮带轮把动力传给减速器，减速器减速后带动转盘转动，转盘转动带动连杆做往复运动，一边连杆带动刀具上下运动完成山楂的去核工作，另一边连杆带动传动盘，传动盘每转动一周，带动间歇轮转动一次(30°)，在主轴的转动下使山楂定位盘转动。(当转盘带动连杆运动到最上方的时候，传动的转动装置带动间歇轮转动，进而使定位盘带动山楂转动到刀具下方，当转盘向下运动时，传动装置离开间歇轮做圆周运动，刀具在连杆作用下，向下运动完成山楂的去核工作，如此反复。山楂随刀具向上时，遇到挡板脱落到定位盘上随定位盘转动，当遇到第二个挡板的时候被剥落下去，掉落到收集带中。



目 录
1 前言    1
1.1本论文研究的目的和意义    1
1.2 国内外果核类山楂机械的发展情况    1
1.3 山楂的特性和山楂山楂机的应用前景    2
2 山楂山楂机设计    3
2.1马达的选择    4
2.2 传动装置的选择    6
3 山楂山楂机关键部件设计    9
3.1 去核的刀具    9
3.2 山楂定位盘    10
3.3 山楂机定位盘主轴    10
3.4 山楂机主轴间歇轮    12
3.5 山楂机传动圆盘    13
3.6 山楂机传动盘的轴    13
3.7 轴承选择    16
总 结    17
致 谢    18
参考文献    19
