新型小麦联合播种机的设计(农业机械)(含CAD图,SolidWorks三维)

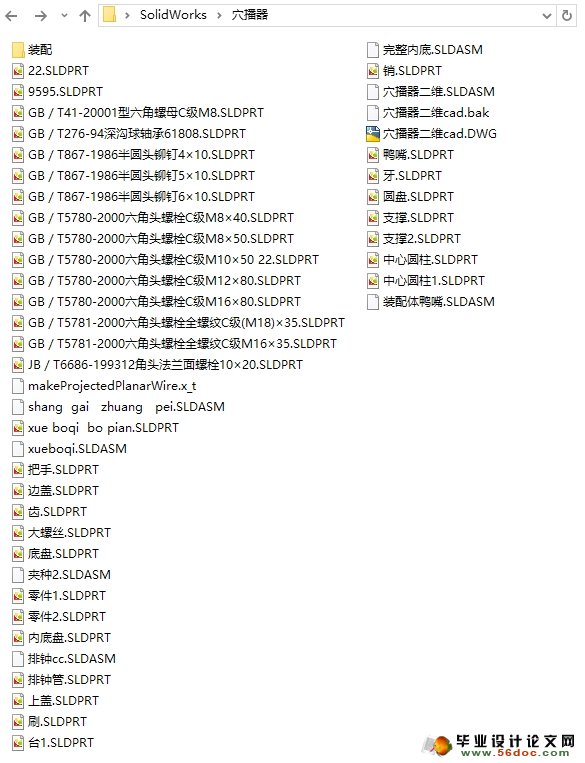

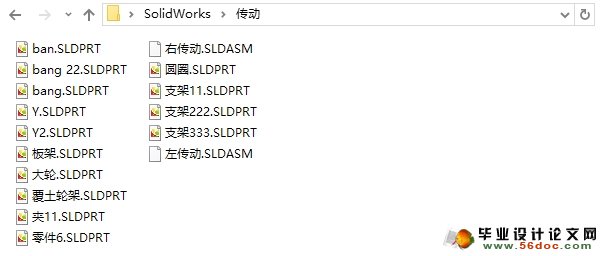

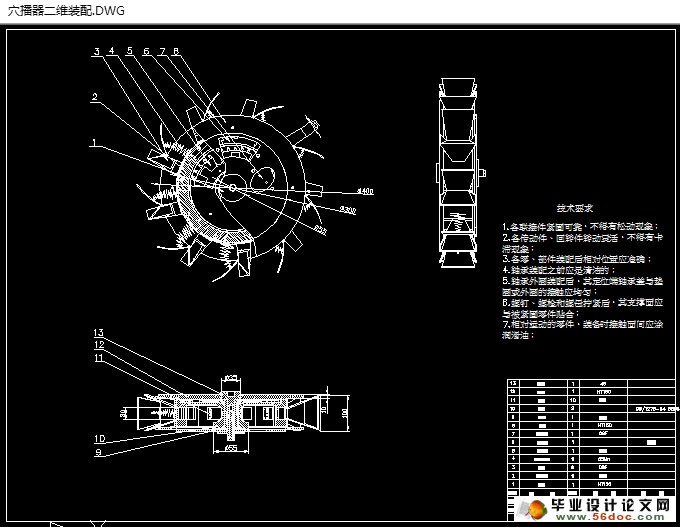

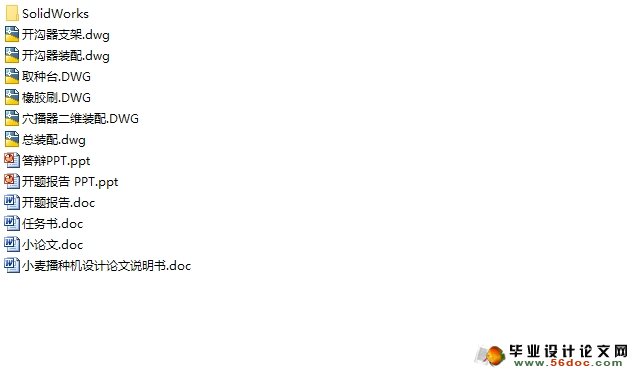

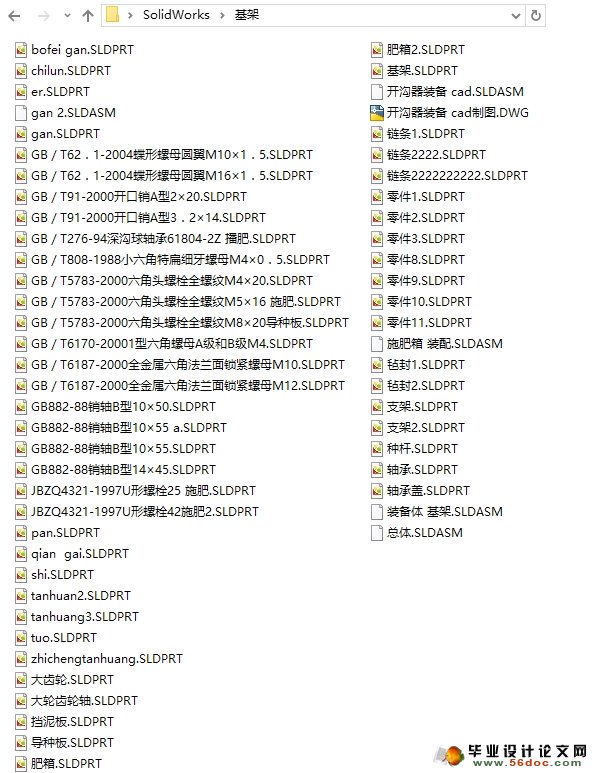

新型小麦联合播种机的设计(农业机械)(含CAD图,SolidWorks三维)(任务书,开题报告,论文说明书11700字,CAD图纸6张,SolidWorks三维图,答辩PPT)
由于我国大部分地区小麦播种机都采用外槽轮排种器排种，因此本文分析了现有外槽轮小麦播种机播种存在的问题，提出了相应的改进设计方案。本文主要在排种器、开沟器、镇压轮等方面进行了相应的改进来提高播种均匀性。(1)对排种器分析后采用窝眼式穴播器。 (2)对目前圆盘开沟器存在的问题进行了分析，并进行了相应的改进。 (3)通过对现有镇压轮存在的问题进行了分析比较，确定了既能减小打滑率又能对行镇压的镇压轮方案，并通过受力分析确定了镇压轮的主要参数。

关键词：精量播种；小麦；施肥

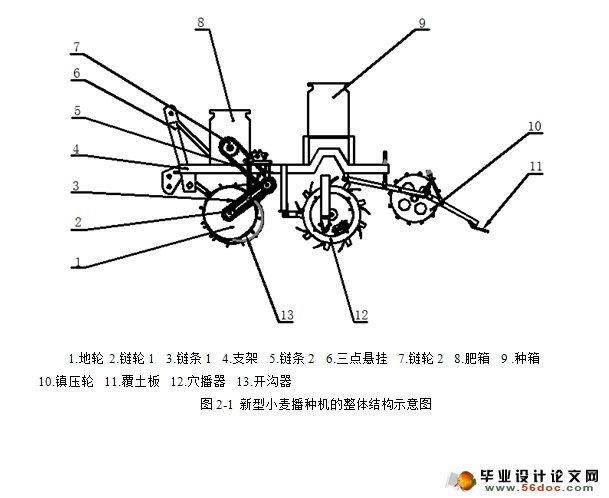

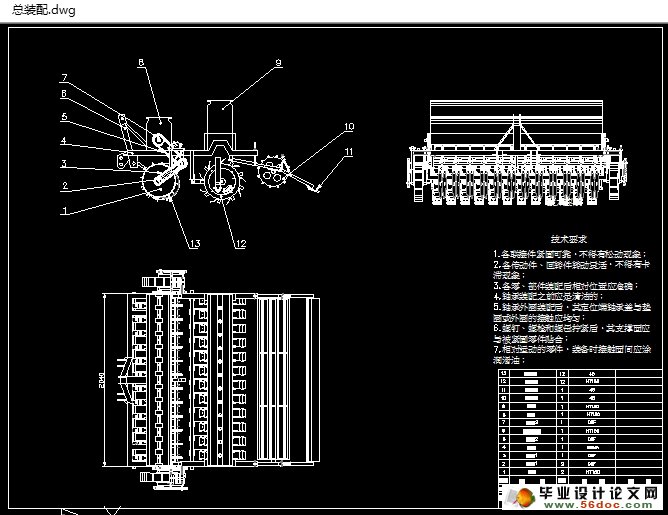

整机结构

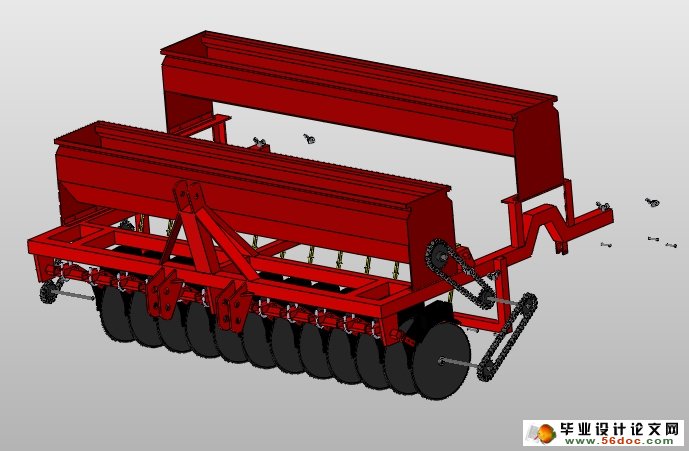

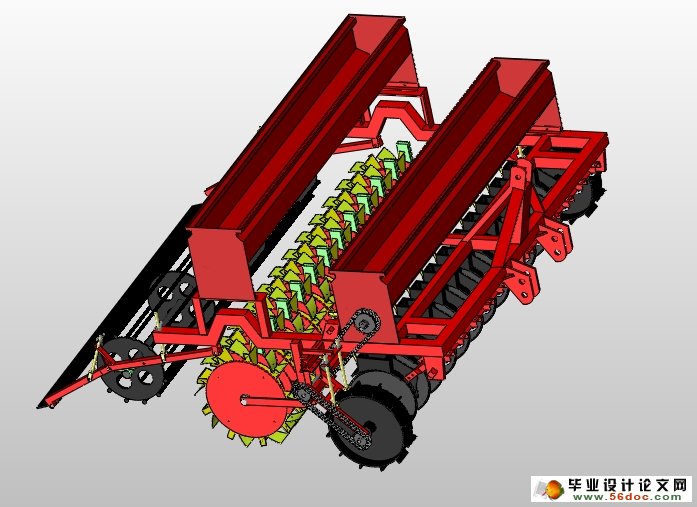

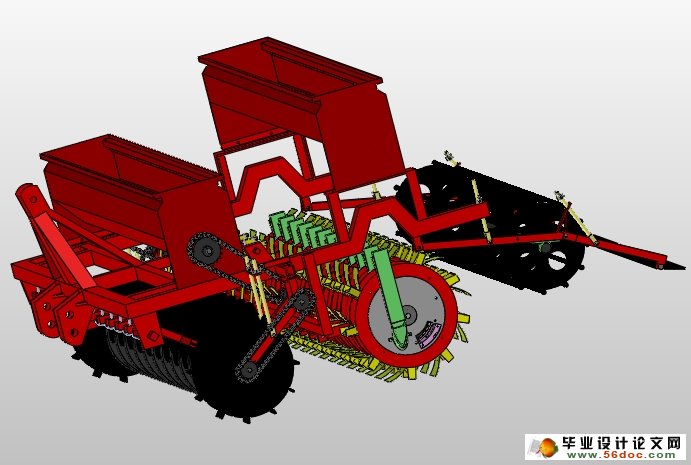

    新型小麦播种机主要由开沟施肥机架总成、穴播器总成、镇压轮、覆土装置等组成。
工作原理

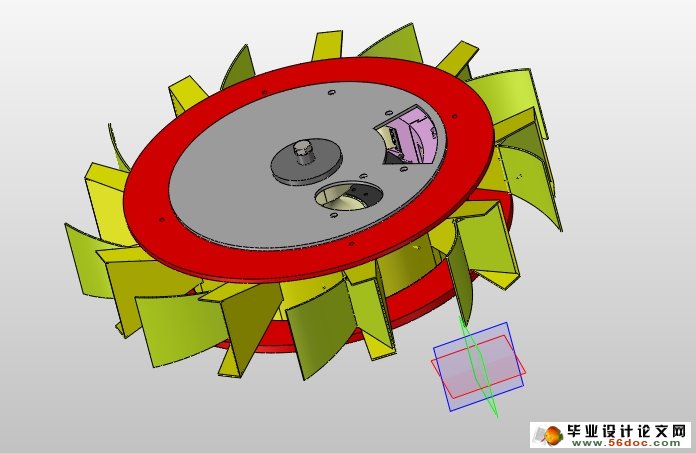

作业时，小麦播种机通过三点悬挂挂接在20马力的拖拉机上，播种机在拖拉机的牵引下工作，地轮的转动通过传动装置带动肥箱的中的排肥轴转动，排肥螺旋转动时将肥料推入出料口，肥料掉进开沟器，开沟器采用双圆盘开沟器开沟同时施肥。在双圆盘上设计安装一刮土装置，以防粘土。在播种过程中，穴播器的腰盘转动过程中，取种器将进入种腔的小麦种子甩到鸭嘴中，鸭嘴通过破土定穴将种子排刀适合的土层。镇压器转动时将图层压实，覆土板将土覆盖均匀，完成播种工作。

新型小麦播种机的主要技术参数
     型号：2BXJF-12
     结构质量： 400kg
     外形尺寸：2340 2100
     挂接方式：三点悬挂
     配套动力：8.8~18.4KW轮式拖拉机
     工作幅宽：2m~2.4m
     播种深度：3厘米~5厘米
     施肥深度：7厘米~10厘米
     行距：15厘米~20厘米可调
     行数：12行
     作业效率：12亩/h


目 录
1 绪论    1
1.1提高小麦播种均匀性的目的和意义    1
1.2国内外小麦播种机发展状况    1
1.3研究的内容和创新点    3
1.4 预期目标    3
1.5重点研究的关键问题及解决思路    3
1.6工作条件及解决方法    4
2 新型小麦播种机的可行性分析及整机结构设计    4
2.1新型小麦播种机整机设计原则    4
2.2 新型小麦播种机的经济社会效益指标    4
2.3 整机结构和工作原理    4
2.4 新型小麦播种机的主要技术参数    6
3 新型小麦播种机关键部件设计和试验研究    6
3.1机架的设计说明    6
3.2 排种器的选型与试验研究    7
4开沟器的设计    10
4.1开沟器的的种类    10
4.2开沟器的选择和设计    11
4.3 双圆盘开沟器沟底形状的描述与模拟    14
4.3 开沟器参数    15
5 镇压轮的设计    15
6 传动系统的设计    17
6.1 传动系统的整体结构    17
6.2链传动的运动分析    17
总 结    19
致 谢    20
参考文献    21
