小型谷物扬场机的设计(农业机械)(含CAD图,SolidWorks三维)

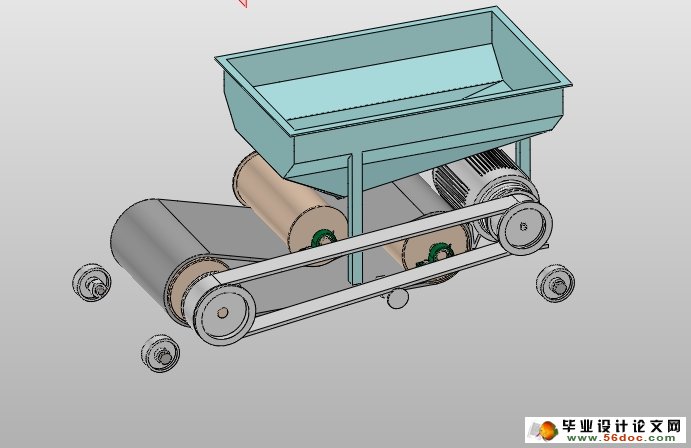

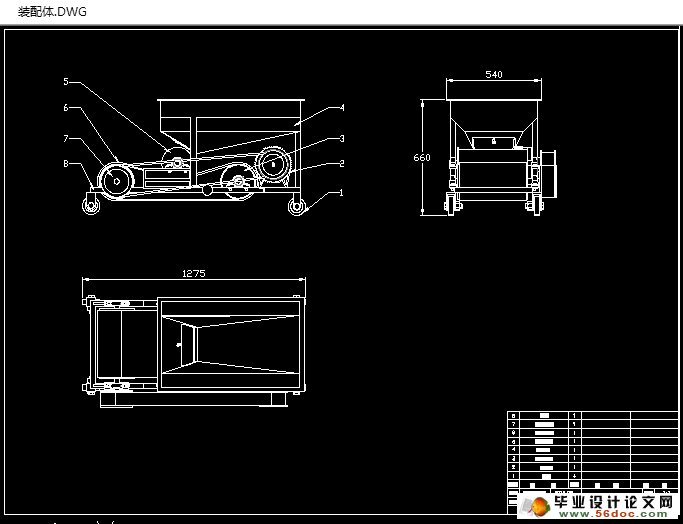

小型谷物扬场机的设计(农业机械)(含CAD图,SolidWorks三维)(任务书,开题报告,论文说明书7900字,CAD图纸7张,SolidWorks三维图)
谷物扬场机是今后谷物清选必需的机械装备和发展方向，它改变了传统人工清选操作的方法，比人工操作提高效率十几倍以上，改善了清选操作的环境，重要的是节省所消耗的时间、提高了劳动效率和经济效益。事物总是不断发展的，扬场机的研制工作也是一样，还需要不断的提高和发展：比如研究更为合理的新机型，努力实现通用化、标准化和系列化，把新技术、新工艺和新材料应用到扬场机上，以更提高扬场机的工作可靠性，改善其操作性能，减轻机器重量，提高其耐用度和降低造价。本课题所设计的是一种带式扬场机，它模拟人工操作,通过橡胶带高速运转实现谷物的清选。其主要机构包括喂料斗、橡胶带、主动滚筒、被动滚筒、压紧滚筒、机架、电机等。

关键词：小型；谷物；扬场机

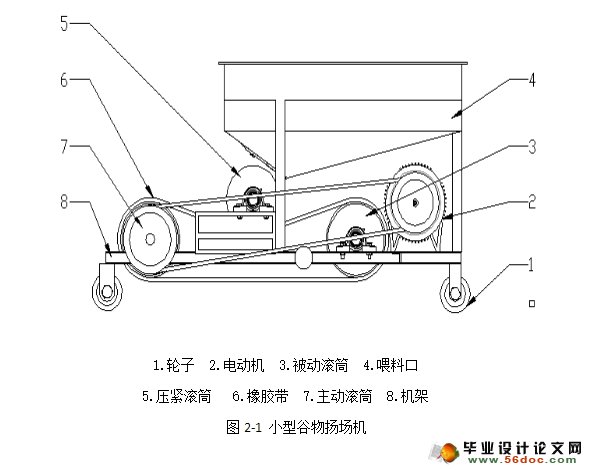

小型谷物扬场机的结构

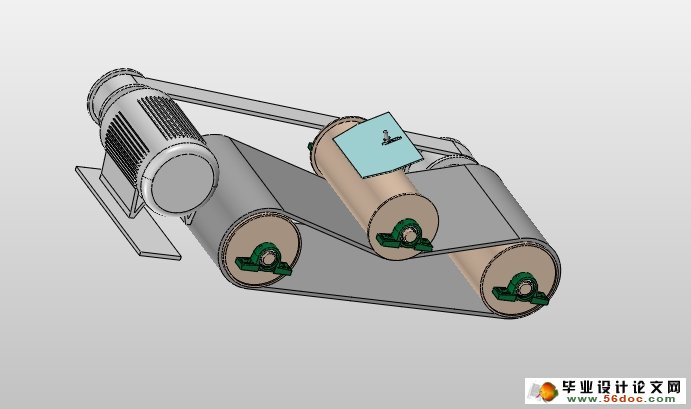

本设计中小型谷物扬场机主要由喂料斗、橡胶带、主动滚筒、被动滚筒、压紧滚筒、机架、电机等组成。驱动电机通过传动皮带驱动主动滚筒转动，主动滚筒又通过传送胶带带动从动滚筒同步转动，主动滚筒和从动滚筒可以先后调整，压紧滚筒压紧在传送胶带上，由传送胶带带动而转动，此时进料口的物料经过出料口的筛网，因自重而落在传送胶带上，并随胶带同速运动，达到压紧滚筒时，由压紧滚筒将物料压紧在胶带上，使其均匀通过且产生一个沿压紧滚筒圆周与胶带相切的抛射角，物料沿此角度，以一定的速度抛射下去，根据物料惯性的大小达到分离杂物的目的，调整主动滚筒和从动滚筒的作用是根据物料颗粒的大小及容量等，筛网用于过滤物料中的大的颗粒杂质，以提高机构的工作性能。


目 录
1绪论    1
    1.1课题研究的目的及意义    1
    1.2国内外谷物扬场机的发展状况    2
    1.3小型谷物扬场机存在的问题    2
1.4研究的内容和方法    3
1.5预期目标    3
1.6重点研究的关键问题及解决思路    4
1.7工作条件及解决方法    4
2小型谷物扬场机总体设计    4
2.1谷物扬场的典型方法及扬场方案的选择    4
2.2小型谷物扬场机的结构    5
3小型谷物扬场机的主要部件及设计    6
3.1机架    6
3.2喂料机构    7
3.3橡胶环带    8
4小型谷物扬场机的动力计算及电动机的选择    8
5轴的设计计算、校核及轴承的选用    9
5.1轴的设计计算、校核    9
5.2轴承的选用    13
6小型谷物扬场机的优化与改进    13
总 结    15
致 谢    16
参考文献    17
