双螺杆压缩机的设计(含CAD图,UG三维图)

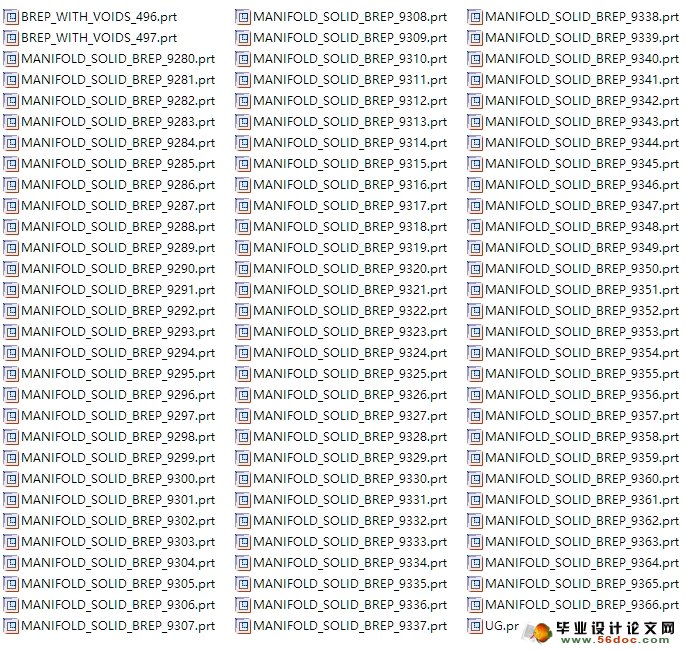

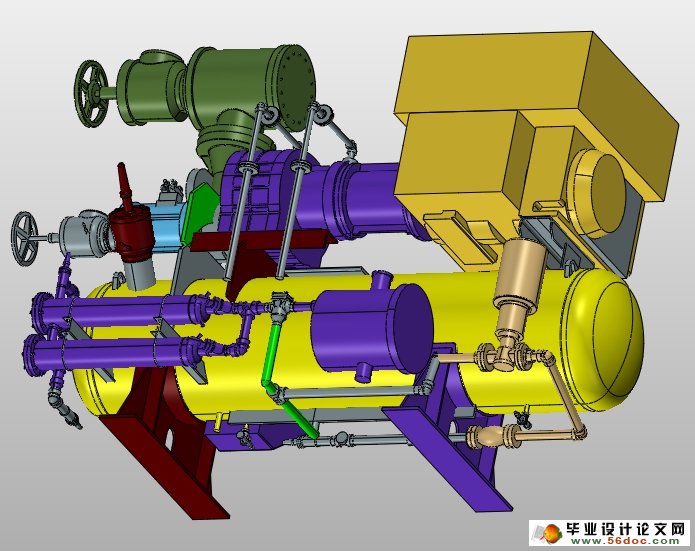

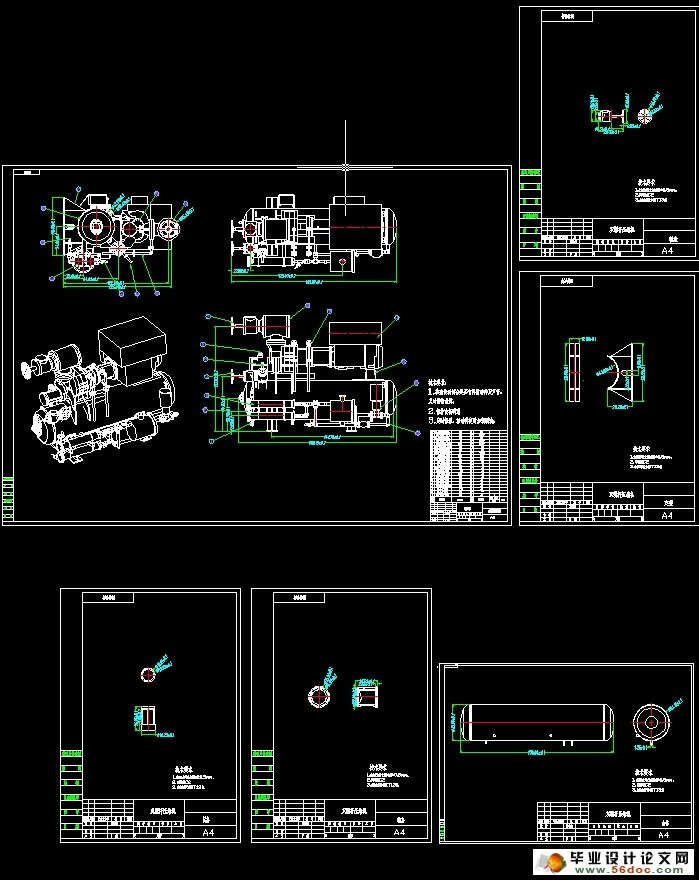

双螺杆压缩机的设计(含CAD图,UG三维图)(设计说明书16000字,CAD图纸6张,UG三维图)
摘要
螺杆式(即双螺杆)制冷压缩机具有一对互相啮合、相反旋向的螺旋形齿的螺旋转子。优尼可尔压缩机（北京）有限公司其齿面凸起的螺旋转子称为阳螺旋转子，齿面凹下的螺旋转子称为阴螺旋转子。螺旋转子的齿相当于活塞，螺旋转子的齿槽、压缩缸的内壁面和两端端盖等共同构成的工作容积，相当于气缸。双螺杆压缩机是一种比较新颖的压缩机，因其可靠性高、操作维修方便、动力平衡性好、适应性强等优点，而广泛地应用于矿山、化工、动力、冶金、建筑、机械、制冷等工业部门。统计数据表明，螺杆压缩机的销售量已占所有容积式压缩机销售总量的80%以上，在所有正在运行的容积式压缩机中，有50%是螺杆压缩机，今后螺杆压缩机的市场份额仍将不断扩大。可以看出，螺杆压缩机的设计研究在工业生产中具有十分重要的意义。通过本设计，可以充分了解双螺杆压缩机的有关知识，以及如何进一步改善其性能和扩大其应用范围，使双螺杆压缩机能得到更好的发展，为生产和生活服务。可以将所学理论知识与生产实际联系起来，并积累了宝贵的经验，为以后的工作打下了一个坚实的基础。
【关键词】双螺杆压缩机；啮合线；齿间容积

Design of double screw compressor
Abstract
Screw type (i.e., twin screw refrigeration compressor) with a pair of meshed,opposite rotating spiral shaped teeth to the rotor. Unical air compressor (Beijing)Co. Ltd. the rotor tooth surface protrusions called Yang rotor, rotor tooth surface of the recessed called female rotor. The rotor teeth is equivalent to the piston, rotorslot, the body wall and the two end caps constitute working volume, equivalent tothe cylinder. Twin screw compressor is a new compressor, because of its advantages of high reliability, convenient operation and repair, balance and good,strong adaptability, and is widely used in mining, chemical, power, metallurgy,architecture, machinery, refrigeration and other industrial sectors. Statistical datashows, screw compressor sales have accounted for all of the above 80% of total sales volume type compressor, in all running volume type compressor, 50% screw compressor, the screw compressor market share will continue to expand. As can be seen, the design of screw compressor has very important significance in industrial production. Through this design, we can fully understand the relevant knowledge of double screw compressor, and how to further improve its performance and extend its application range, the twin screw compressor can get better development,service for the production and life. Can the theory of knowledge and productionpractice, and accumulated valuable experience, for future work to lay a solid foundation.
[keyword] double screw compressor; meshing line tooth space


目录
目录    3
前言    1
1.双螺杆压缩机简介    1
2.双螺杆压缩机的国内外状况    3
3.双螺杆压缩机的研究进展    5
4.研究双螺杆压缩机的目的和意义    6
第一章 双螺杆压缩机的基本结构和工作原理    7
1.1基本结构    7
1.2工作原理    7
1.2.1吸气过程    7
1.2.2压缩过程    9
第二章 双螺杆压缩机的螺旋转子和结构设计    9
2.1 螺旋转子型线设计原则    9
2.1.1螺旋转子型线及其要素    9
2.1.2螺旋转子型线设计原则    10
2.2 型线方程和啮合线方程    10
2.2.1坐标系建立及坐标变换    10
2.2.2齿曲线及其共轭曲线    12
2.5整体结构设计    14
2.6吸、排气孔口设计    15
2.6.1 吸气孔口    15
2.6.2轴向吸气孔口    15
2.7结构要求及选择    16
2.7.1压缩缸    16
2.7.2螺旋转子    16
2.7.3轴承    16
第三章 双螺杆压缩机的压力系统和压缩量计算    16
3.1旋转系数    17
3.1.1旋转系数    17
3.1.2内压力比    18
3.2轴压缩量及绝热效率    18
3.2.1轴压缩量    18
3.2.2绝热效率ηad    18
3.2.3绝热指示效率i    19
3.3电动机压缩量    19
3.3.1传动效率    19
3.3.2电动机压缩量    19
3.3.3电压缩量    19
第四章 双螺杆压缩机的UG主要零件图、组装图    20
1. 主要零件图    20
2. 组装图    21
附录    26
总结    28
致谢    29
参考文献    29
