埋刮板给煤机设计(含CAD零件装配图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

埋刮板给煤机设计(含CAD零件装配图)(任务书,论文说明书11600字,CAD图纸5张)
摘   要
刮板给煤机是传输灰尘、小颗粒和小块材料,如连续输送机设备、水平、倾斜和垂直传播。MC即垂直给煤机,由于运输、刮板传送带被埋在材料,因此它被称为MC埋刮板给煤机;而且因为埋刮机槽宽度200毫米所谓MC20式刮板给煤机。输送材料摩擦力和侧向压力和其他特性。垂直交通工具,与起拱,主要取决于材料的属性。封口机的刮板输送机皮带槽材料方向的推力,并降低连续喂养,防止滑动阻力,产生横向阻力,横向侧压力,从而增加材料的内部摩擦,当材料之间的内摩擦大于摩擦材料和外部之间的墙和材料重量,材料与刮板传送带的运动振动、拱将形成的一些材料,以便材料过程中输送到传送带上生产滞后,影响传输容量。埋刮板给煤机的封闭截面主要由外壳(老虎机),刮板输送机皮带、传动装置、拉紧装置等部分组成。设备结构简单、体积小、密封性能好,安装维修方便,可以多点喂养和多点卸料,工艺选择和安排灵活,、有毒、高温、易燃易爆材料,可以改善工作环境,减少环境污染。埋刮板给煤机已广泛应用于化工、建材、冶金、电力、食品、轻工、交通。MC型埋刮板给煤机是使用梯度较大或垂直布置一个刮板给煤机,30角一般。90年或更少的或更少。单一的输送设备高度不超过30米。
关键词 刮板给煤机  结构设计 轴承 档板

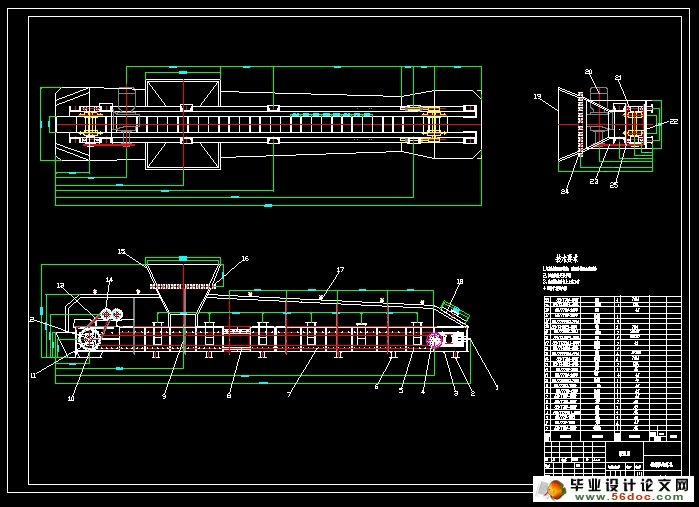

埋刮板给煤机设计(含CAD零件装配图)
埋刮板给煤机设计(含CAD零件装配图)


目录
摘   要    II
第1章    前言    1
1.1刮板给煤机设计意义    1
1.2刮板给煤机一般类型    1
1.3刮板给煤机的发展    2
1.3.1国内发展现状    2
1.3.2国外发展概况    3
1.4刮板给煤机的发展趋势    3
1.5刮板给煤机作用    4
第2章    刮板给煤机组成    4
2.1整体结构图    4
2.2驱动部分和输出部分    5
2.3 减速器    5
2.4减速器联接盘    5
2.5紧链装置    6
2.6 主体结构设计    7
2.7滑板槽    8
1 进料滑板槽    8
2 输出口滑板槽    8
2.8 挡板    9
1 标准挡板    9
2 调节挡板    10
3 滑板槽挡板    10
4 进料(输出口)架挡板    10
第3章    刮板给煤机设计计算    10
3.1刮板给煤机输送质量计算    10
3.2刮板单位面积弯曲力计算    10
3.3刮板给煤机刮板承受力计算    12
3.4刮板给煤机水平弯曲强度计算    12
3.5 输送装置的刮板耐磨性计算    14
3.6 刮板给煤机运行阻力的计算    15
1 刮板给煤机单位面积质量计算    15
2 刮板输送带单面面积承受力的计算    16
3 刮板给煤机有载分支的基本运行阻力WZH的计算    16
3.7 刮板给煤机输送带张力和牵引力的计算    17
1 刮板给煤机两端链轮总牵引力    17
2 刮板给煤机电机功率的计算    18
第4章    齿轮传动强度的校核计算:    19
1)齿面接触强度的校核计算    19
2)齿根弯曲强度的计算    20
3 主轴初步结构设计:    21
结 论    22
致 谢    23
参考文献    24
