中双链刮板转载机结构及选型设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

中双链刮板转载机结构及选型设计(含CAD零件图装配图)(论文说明书14500字,外文翻译,CAD图6张)
摘要
本次毕业设计以SZZ1000/400中双链刮板转载机为设计对象,主要设计有传动系统的设计以及刮板链的强度校核、减速器内部传动系统的设计(包括齿轮设计和校核、轴的设计和校核等等)和箱体及其附属结构的设计。减速器设计中,首先计算出总传动比,然后进行合理分配,确定是几级;其次计算出各轴的转速和转矩,在设计确定出各轴的材料及其他参数,最后进行校核。此外还对转载机的主要零部件的作用以及使用方法进行介绍。
关键词:刮板转载机;刮板链;减速器;机头传动部; 
Structure and type selection design of szz1000/400 double chain scraper transfer machine
Abstract
This graduation project takes szz1000/400 double-chain scraper transfer machine as the design object, and the main design is to determine the main parameters of the traction department. Design of transmission system; And the scraper chain strength check, reducer internal transmission system design (including gear design and check, shaft design and check, etc.) and the box and its subsidiary structure design. Reducer design, first calculate the total transmission ratio, and then carry out a reasonable distribution, to determine how many stages; Secondly, the rotational speed and torque of each shaft are calculated, the material and other parameters of each shaft are determined in the design,and the final check is carried out. In addition, the function of the main parts of the transfer machine and the use method are introduced.
Key words:Scraper transfer machine; Scraper chain; Gear reducer; Head drive
 SZZ1000/400中双链刮板转载机的原始数据资料
设计长度:70m输送量:1000t/h刮板链速:1.49m/s
爬坡角度:10° 爬坡高度:1.265m电机型号:YBSD-4OO/200-4/8G
电机功率:400/200kw   额定电压:3300v 额定转速:747/1497r/min


SZZ1000/400型中双链刮板转载机结构及选型设计(含CAD零件图装配图)
SZZ1000/400型中双链刮板转载机结构及选型设计(含CAD零件图装配图)

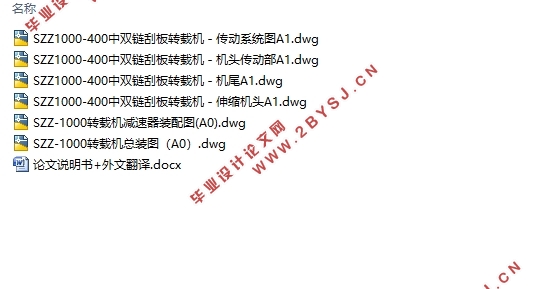

SZZ1000/400型中双链刮板转载机结构及选型设计(含CAD零件图装配图)


目录
摘要    i
Abstract    ii
1. 概述    3
1.1  刮板转载机简述    3
1.2  国内外刮板转载机技术发展状况    3
1.3桥式转载机    4
1.4桥式转载机的工作原理    4
1.5桥式转载机的结构与作用    5
1.6  SZZ1000/400中双链刮板转载机总述    6
1.7  SZZ1000/400中双链刮板转载机使用条件和特点    6
2. SZZ1000/400中双链刮板转载机的原始数据资料    7
2.1.1中部槽装煤量计算    7
2.1.2计算运行阻力    8
2.1.3刮板链张力的计算    9
2.1.4刮板链的预紧力和紧链力计算    10
2.1.5计算所需电动机功率    10
2.1.6刮板链的安全系数校核    11
3. 传动系统设计的总体设计    12
3.1  结构方案确定    12
3.2  传动比的分配计算    13
3.2.1传动比分配    13
3.2.2计算传动装置的运动和动力参数    13
3.3.  齿轮及轴的设计    16
3.3.1  圆锥齿轮的设计计算    16
3.3.2  斜齿圆柱齿轮设计计算    22
3.3.3  轴的设计计算    29
3.3.4  链轮轴的设计    30
3.3.5 联轴器的选择    38
3.3.6  轴承及键的设计计算    38
3.3.7 减速器箱体的设计    40
4. SZZ1000/400中双链刮板转载机的主要零部件及作用    43
4.1  机头传动部    43
4.2  机头架    43
4.3  伸缩槽    43
4.4  链轮组件    43
4.5  拨链器    44
4.6  动力部    44
4.7  联接罩    44
4.8  紧链装置    44
4.9  溜槽    45
4.10  刮板链及连接环    46
4.11  机尾    46
4.12  转载机的移动    46
4.13  转载机的铺设安装    47
4.14  转载机的试运转    47
5. 转载机的润滑    49
6. 转载机故障及处理方法    50
结束语    53
参考文献    54
英文文献    56
翻译部分    60
致  谢    63
