双刮板链式给料机设计(含CAD零件装配图)

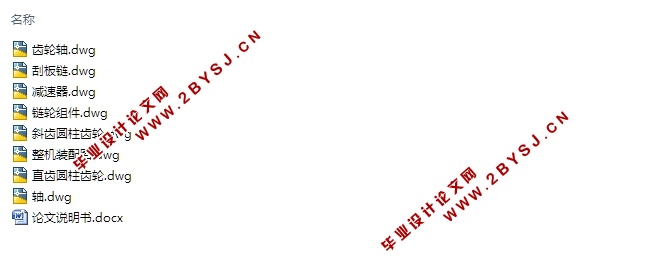

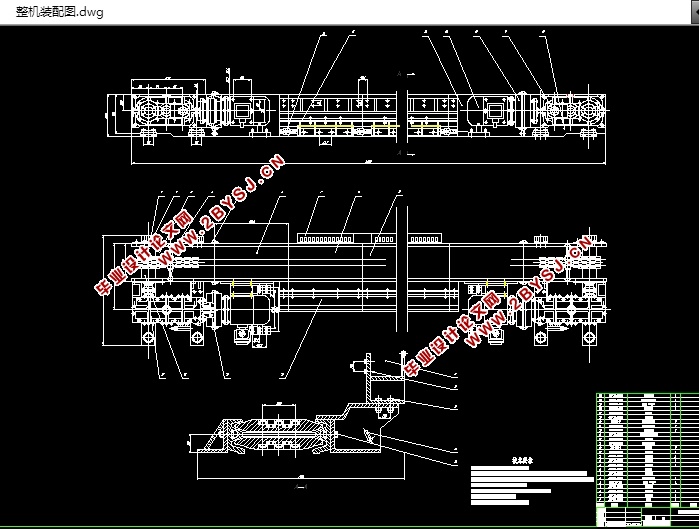

双刮板链式给料机设计(含CAD零件装配图)(论文说明书10000字,CAD图纸8张)
DOUBLE SCRAPER CHAIN FEEDER DESIGN
摘要
刮板输送机是矿山运输机械的重要组成部分，作为具有挠性牵引力的连续输送机械，它被广泛用作采煤工作面和煤巷的运输工具。在此设计中，对组成刮板输送机的部件结构进行分析和计算，并着重设计了减速器等部件的结构。刮板输送机的动力装置采用防爆异步电动机，减速器使用自行设计的三级锥齿轮减速器。机头链轮是由电动机通过液力耦合器与减速器连接传动到的，从动力部分开始传动，从而带动下一级的传动，一级带着一级，在这段工作的时间内刮板运动是重复的，从而物料循环的完成任务。刮板输送机在矿井下相当于领导者地位，它可以代替工人在矿井下工作。这样不仅可以保证了工人的安全，还大大提高了相比较人工而言缓慢的工作效率，效率一提高带给公司的就是很直接的利益。因此，对刮板输送机进行更深层次的研究和改进对煤炭工业的发展是非常有必要的，对时代文明的快速进步有非凡意义。

关键词  刮板链；中部槽；减速器

Abstract
The scraper conveyor is an important part of the mine transportation machinery. As a continuous conveying machine with flexible traction force, it is widely used as a transportation tool for coal mining face and coal roadway. In this design, the component structure of scraper conveyor is analyzed and calculated, and the structure of reducer and other components is emphatically designed. The power unit of scraper conveyor adopts explosion-proof asynchronous motor, and the reducer uses a self designed three stage bevel gear reducer. The head sprocket is driven by the motor through the hydraulic coupler and the reducer, starting from the power part, thus driving the next level, and the first level with the first level. In this period, the scraper movement is repeated, thus the material circulation is completed. The scraper conveyor is equal to the leader position under the mine, it can replace the worker to work under the mine. This can not only guarantee the safety of the workers, but also greatly improve the efficiency of the slow work in comparison with the manual, and the efficiency is directly beneficial to the company. Therefore, the further research and improvement of the scraper conveyor is very necessary for the development of the coal industry, and it is of great significance to the rapid progress of the times civilization.

Keywords   scraper chain  middle slot  reduce

1.3.2 刮板输送机的工作原理
电机经液力耦合器和减速器相连，减速器与链轮相连，刮板固定在链条上组成刮板链，带动机头轴的链轮旋转。从而带动下一级的传动，一级带着一级，在这段工作的时间内刮板运动是重复的。然后当物料运送到机器末端时就停止输送然后将物料拆卸下来。从而完成刮板的一系列完整的运动。
1.3.3 刮板输送机的适用场合
刮板输送机的结构强度高，机身矮，可弯曲，能适应非常恶劣的工作条件，比如矿井，冶金，化工等场合。当刮板输送机移动时，铲煤板能够自动清理机道中的浮煤。由于矿井下的不安全性，刮板输送机可以显著改善工人的工作环境，所以刮板输送机现在仍是缓倾斜长壁式采煤工作面唯一的煤炭运输设备。
1.4 刮板输送机的种类
输送机可以按照溜槽的布置方式的不同可以分为两种形式：并列式、重叠式；输送机可以按照链条数目和排列方式的不同分为四种形式：单链、中双链、边双链、三链；输送机可以按照传递功率的大小分为三种形式：轻型、中型、重型。
 
2 刮板输送机的设计
2.1 设计参数的总需求
毕业设计题目是双刮板链式给料机设计。设计参数：生产能力：900～1200t/h，刮板速度可调（参考）：0.8m/s，中部槽宽度：850～1000mm，给料层调节范围：420～580mm，参考总体长度：3800～4100mm，外宽：1380～1525mm。


目       录
摘要    I
ABSTRACT    II
1 绪论    1
1.1 刮板输送机的研究目的及意义    1
1.2 刮板输送机的总体走向    1
1.2.1 国内的发展走向    1
1.2.2 国外的发展走向    1
1.3 刮板输送机的概述    1
1.3.1 刮板输送机的部件构成    1
1.3.2 刮板输送机的工作原理    2
1.3.3 刮板输送机的适用场合    2
1.4刮板输送机的种类    2
2 刮板输送机的设计    2
2.1设计参数的总需求    2
2.2 总体方案的设计    3
2.2.1 输送能力的计算    3
2.2.2 运行阻力的计算    3
2.2.3 电动机功率的确定与选型    4
2.2.4 刮板链强度的验算    4
2.3 刮板输送机机头部及传动装置    4
2.3.1 机头架    4
2.3.2 减速器    5
2.3.3 液力耦合器    5
2.3.4 链轮组件    6
2.3.5 盲轴组件    6
2.4 溜槽及附件    6
2.4.1 溜槽    6
2.4.2 附件    7

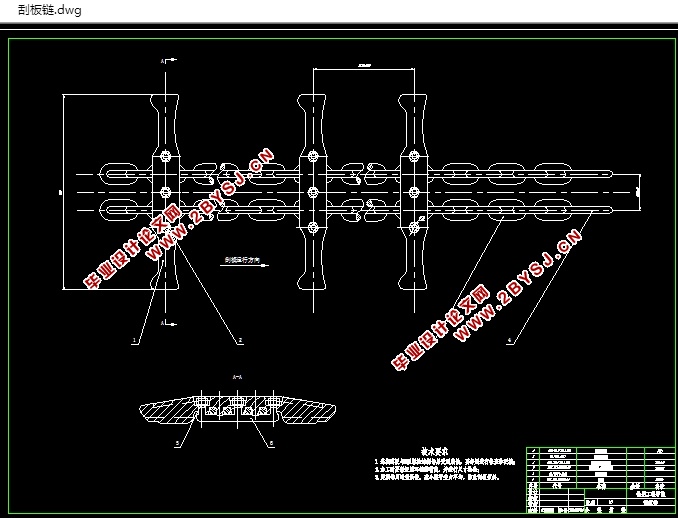

2.5 刮板链    7
2.5.1 刮板链的特性    7
2.5.2 刮板链的选型与技术要求    7
2.6 紧链装置    8
2.7 推移装置    8
3 减速器的设计    8
3.1 传动系统的确定    8
3.1.1 总传动比及传动比分配    8
3.1.2 运动参数的计算    9
3.2 齿轮的设计    10
3.2.1 弧齿圆锥齿轮的传动设计计算    10
3.2.2 斜齿圆柱齿轮的传动设计计算    12
3.2.3 直齿圆柱齿轮的传动设计计算    15
3.3 减速器的轴的设计与校核    18
3.3.1 高速轴（1轴）的设计    18
3.3.2 轴2的设计与校核    22
3.3.3 轴3的设计与校核    25
3.4 轴承寿命的校核计算    29
3.4.1 轴1处轴承寿命的校核    29
3.5 键的强度校核    30
3.5.1 轴2上的键强度校核    30
4 刮板输送机的安装、运转、维护    31
4.1 刮板输送机的安装    31
4.2 刮板输送机的运转    31
4.3 刮板输送机的维护    31
结论    32
致谢    33
参考文献    34
