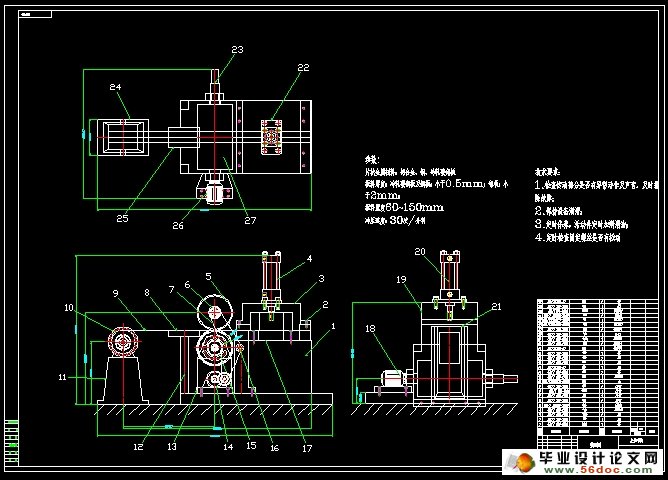

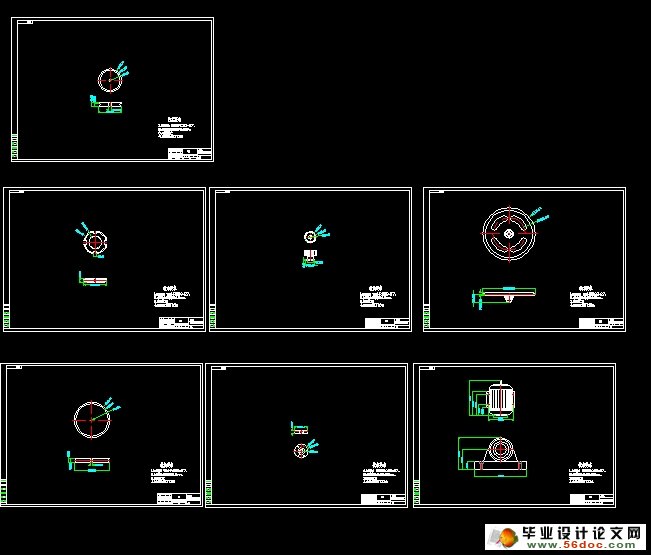

片状金属板料气动冲压边料切割装置设计(含CAD零件装配图)(任务书,论文说明书8800字,CAD图纸8张)
本毕业设计是一个片状金属板料气动冲压边料切割装置的设计。首先，片状金属板料气动冲压边料切割装置作了简单的概述；接着分析和片状金属板料气动冲压边料切割装置计算方法的选择原则；然后根据这些设计准则与计算基础的设计；然后检查切割装置的主要部件的选择。普通型片状金属板料气动冲压边料切割装置由六个主要部件组成：进料、导向、拉伸、冲压、切料、落料，目前，片状金属板料气动冲压边料切割装置向长距离，高速度，低摩擦的方向发展，近年来，片状金属板料气动冲压边料切割装置就是其中的一个。在设计中，该片状金属板料气动冲压边料切割装置的研制与应用，目前我国与国外先进水平相比仍有较大差距，在过程中的国内设计和片状金属板料气动冲压边料切割装置的制造中存在着许多问题。
片状金属板料气动冲压边料切割装置设计代表了设计的一般过程，对今后的设计工作的选择有一定的参考价值。

片状金属板料气动冲压边料切割装置的主要用途
片状金属板料气动冲压边料切割装置是一种连续输送，连续切割装置是切割或迁移的主要类型，其切割的特点是装载点到装载点之间的连续材料流的形成，通过连续的物料流的整体运动来完成物流从装载点到切割装置卸载点，连续切割装置是生产过程的一个重要组成部分是由有节奏的流水作业切割线。

各种片状金属板料气动冲压边料切割装置的特点
片状金属板料气动冲压边料切割装置也被称为片状金属板料气动冲压边料切割装置的槽形切割切割装置，明显的特征是槽形普通片状金属板料气动冲压边料切割装置角的增加，使输送带成U形。这样的传送带产生挤压的材料，导致在片状金属板料气动冲压边料切割装置增加摩擦力，输送角度可达25度，切割装置。
主要技术要求：
片状金属材料：铝合金、铜、冷轧碳钢板
板料厚度：冷轧碳钢板及铜板：小于0.5mm；铝板：小于2mm；
板料宽度60～150mm
冲压速度：30次/分钟
主要工艺步骤：卷材碾压展平—冲料—切料
板料牵引为电机驱动，冲压及切割采用气动，PLC控制。
