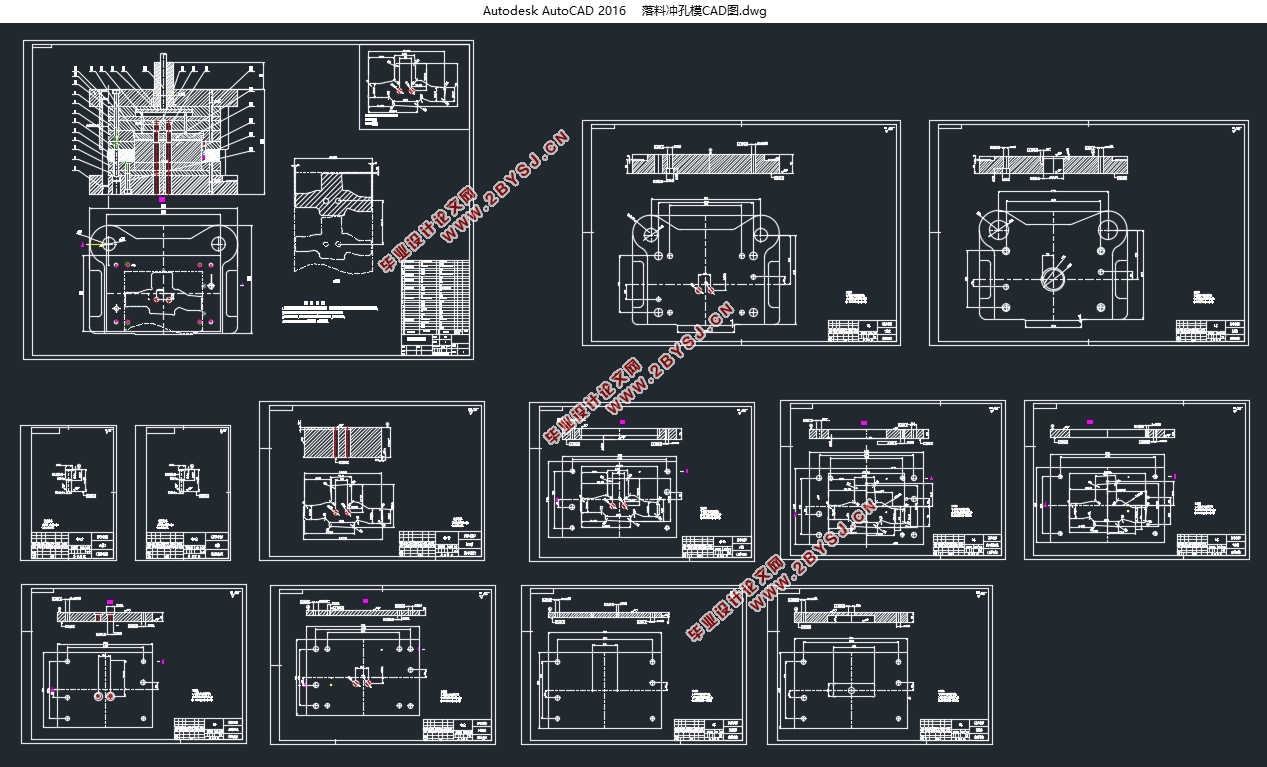

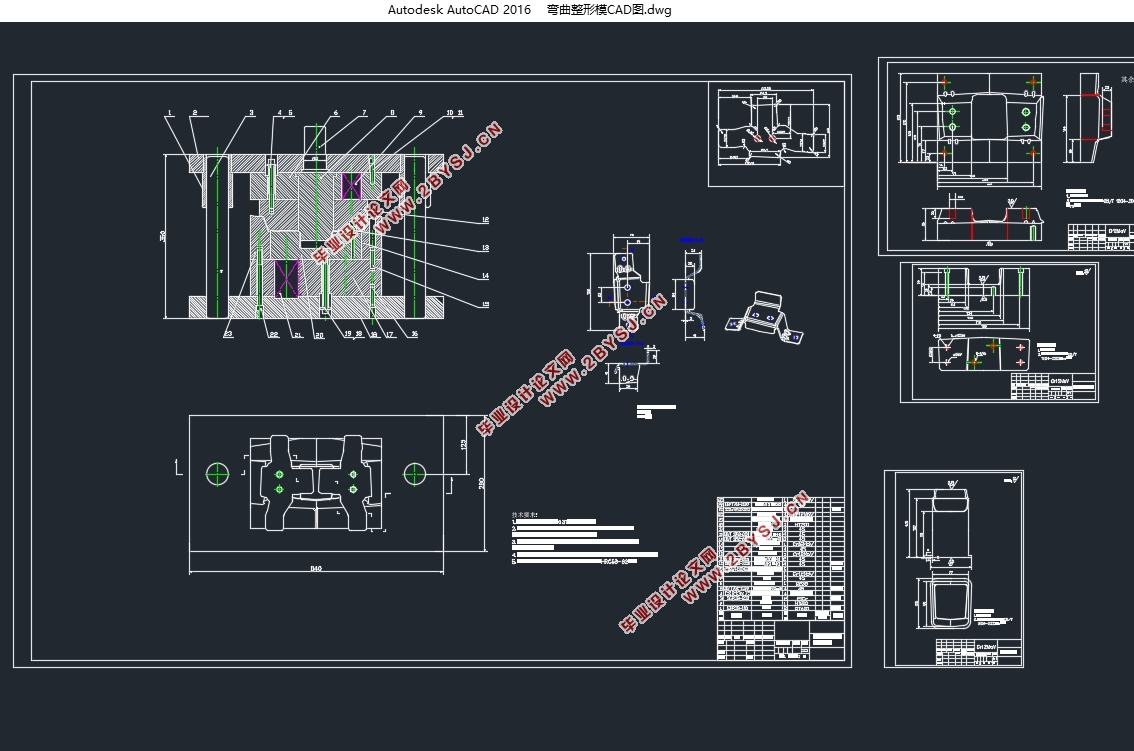

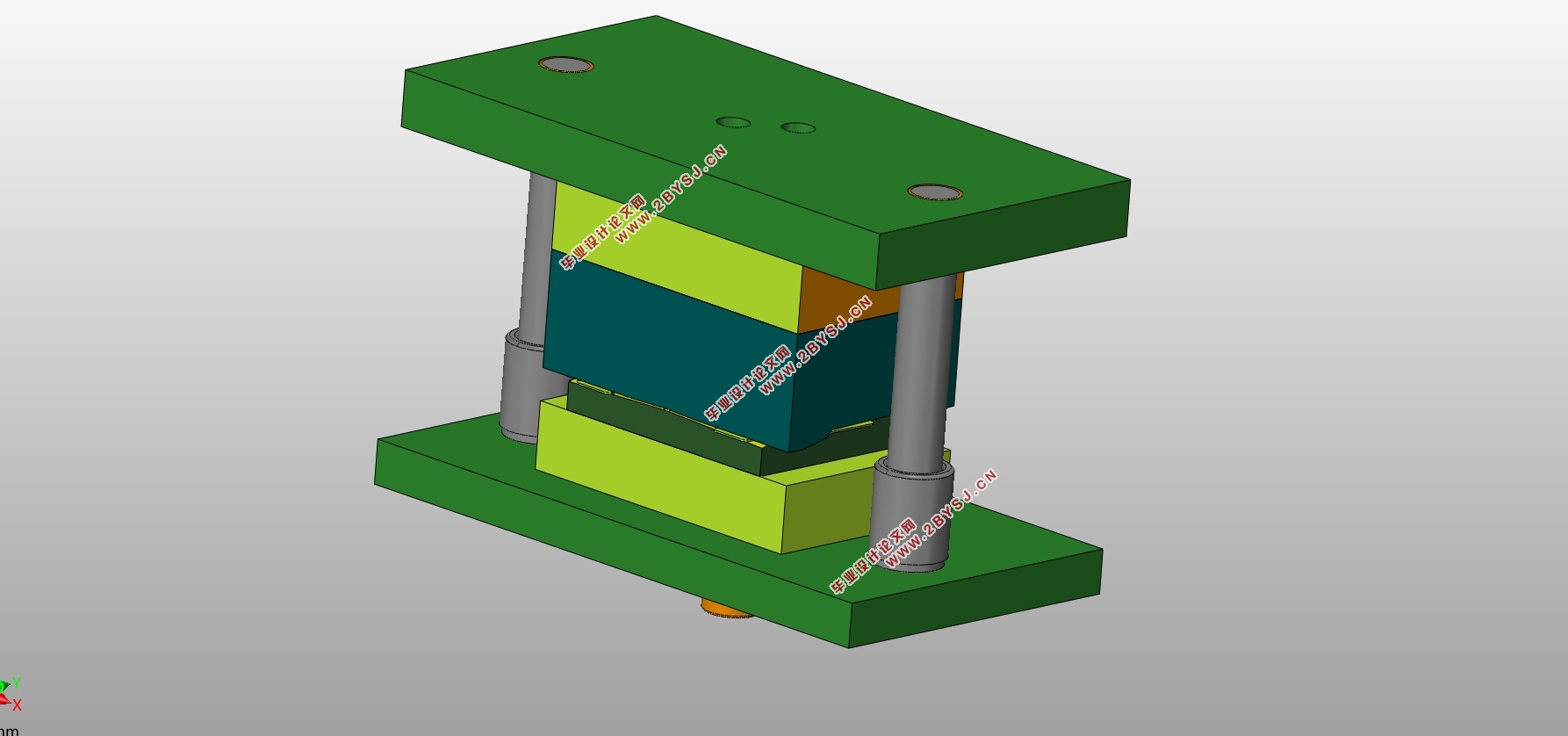

某汽车后备箱锁金属盖复合模具的设计(含CAD图,UG三维图)(论文说明书14000字,CAD图17张,UG三维装配图)
2.1零件分析

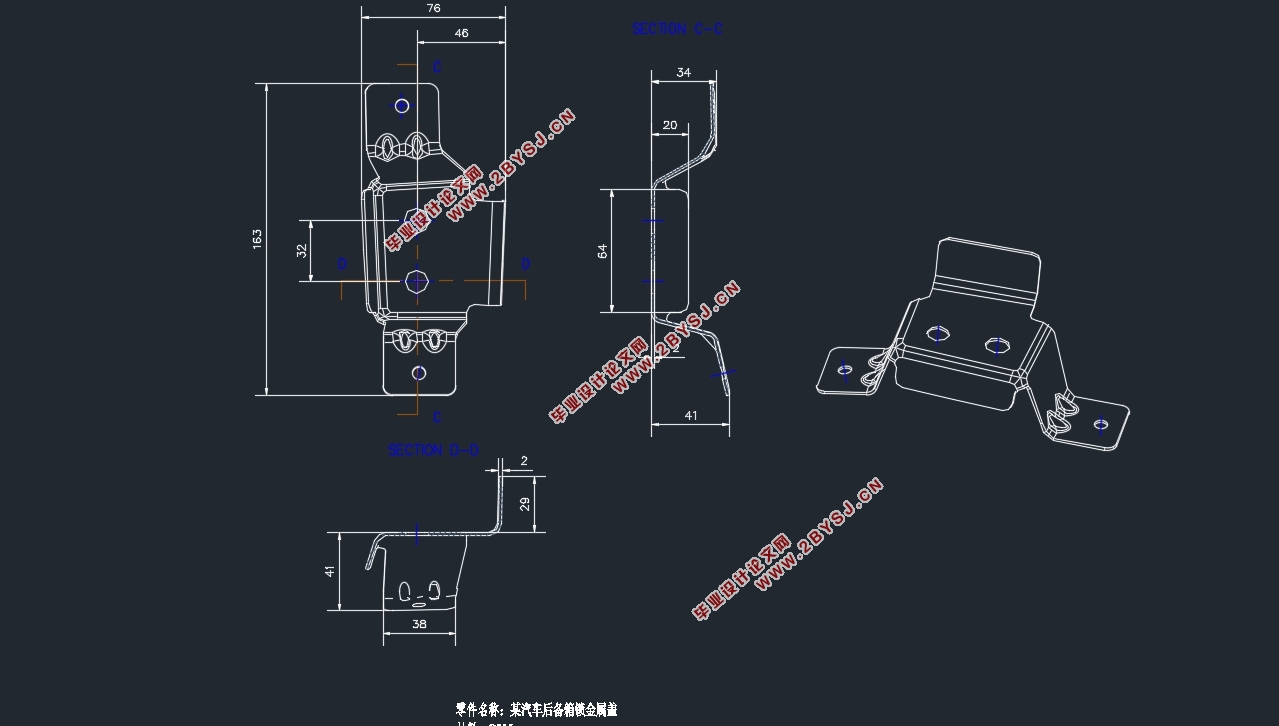

利用CAD二维软件绘制出某汽车后备箱锁金属盖的二维图,该零件为落料冲孔结构零件,材料厚度为1.5mm,材质为Q235,该零件可以通过冲孔、落料来获得。
生产批量:大批量
材料:Q235
料厚:1.5mm
零件的尺寸分析:从图2-1中可以看出某汽车后备箱锁金属盖的尺寸精度较高,图中没有标注的公差等级按照IT12来处理,最大尺寸为上下面的宽度为113mm,尺寸不是很大,材料的厚度为1.5mm。
零件的结构分析:某汽车后备箱锁金属盖有落料冲孔工序,可以通过一次成型,零件的结构比较规则,冲压的性能很好。
从上面三个方面进行分析可以判断出该零件可以进行冲压,而且冲压的性能好。2.2冲压件材料特性
