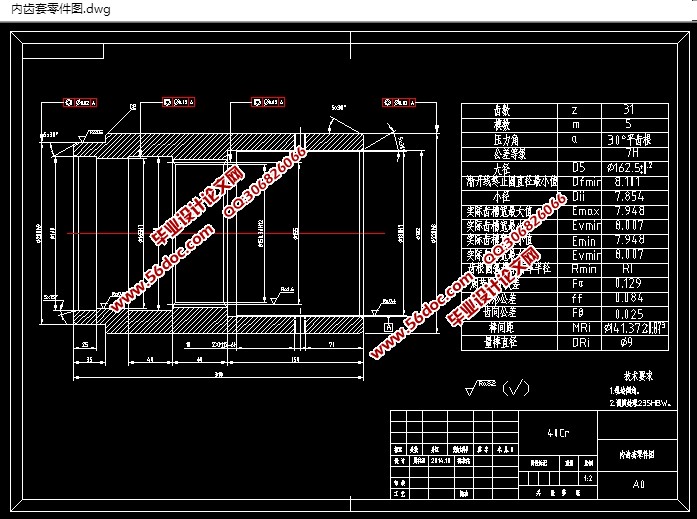

内齿套机制加工工艺分析设计(含CAD零件图毛坯图)(论文说明书8600字,CAD图纸2张,工序卡,工艺卡)
摘    要
    本文主要研究了内齿套的作用以及工艺编制及编程。首先分析了内齿套零件的工艺,并确定制造工艺,然后对内齿套零件进行工艺设计,再确定加工余量与毛坯尺寸,毛坯图的设计进行工序设计,最终进行编程。
    内齿套零件的加工是通过普通机床和数控机床进行加工的,数控技术是现在的机床的发展趋势,降低了人们的劳动程度,提高了工作效率,现在各国都非常注重数控技术的应用,并不断发展,以取得更高的劳动效率。

关键词:内齿套,编程,毛坯尺寸,工序,数控机床

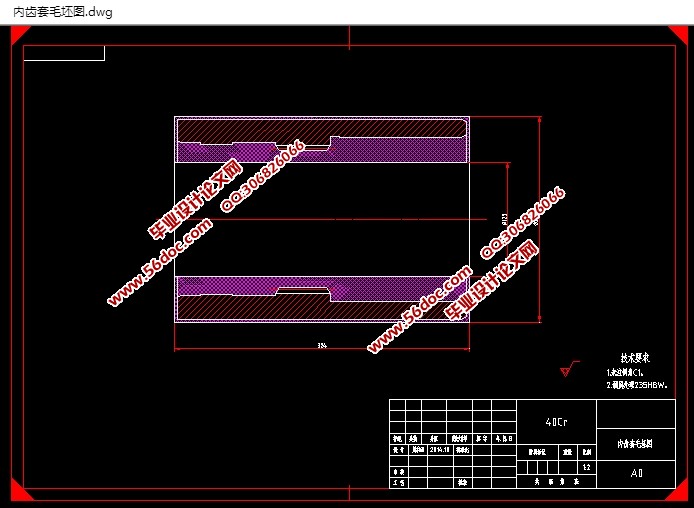

锻造毛坯∮230mm×324mm
   利用压力机锻造内齿套零件毛坯尺寸为∮230mm×324mm。


内齿套机制加工工艺分析设计(含CAD零件图毛坯图)
内齿套机制加工工艺分析设计(含CAD零件图毛坯图)
