心型灯罩注塑模具设计(含CAD零件图和装配图)(精品)☆

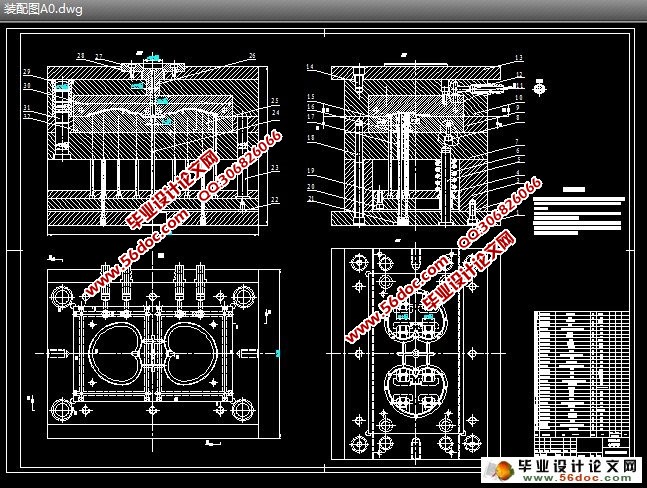

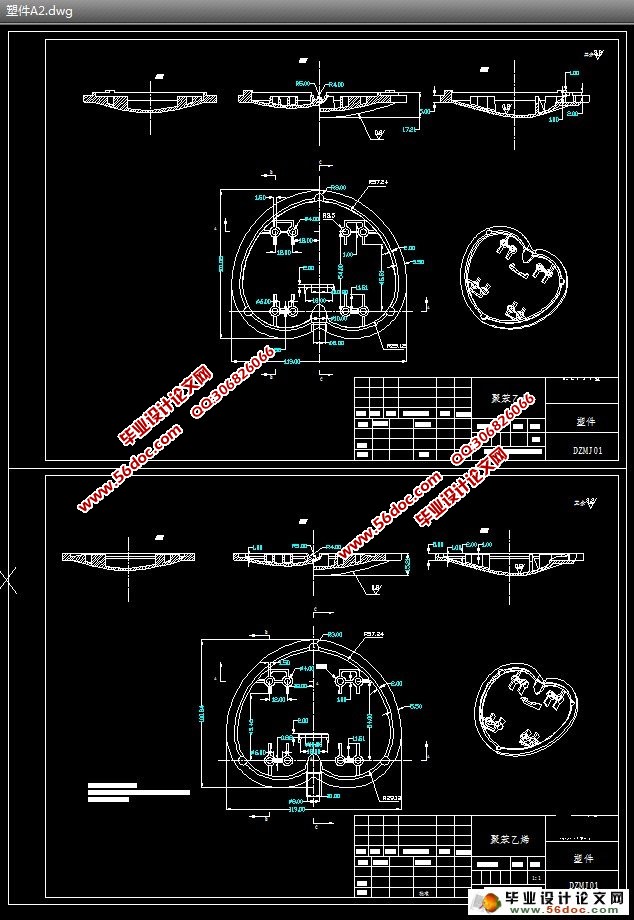

心型灯罩注塑模具设计(含CAD零件图和装配图)(精品)☆(选题审批表,任务书,开题报告,中期检查表,论文说明书31000字,CAD图10张)
摘  要：塑料工业是当今世界上增长最快的工业门类之一，而注塑模具是其中发展较快的种类，因此，研究注塑模具对了解塑料产品的生产过程和提高产品质量有很大意义。本设计介绍了注射成型的基本原理，特别是单分型面注射模具的结构与工作原理，对注塑产品提出了基本的设计原则；详细介绍了冷流道注射模具浇注系统、温度调节系统和顶出系统的设计过程，并对模具强度要求做了说明；最后介绍了当今世界上最为普及的三维CAD/CAM系统标准软件PRO/ENGNEER的PROGRAM模块，对导柱和导套进行了参数化设计。通过本设计，可以对注塑模具有一个初步的认识，注意到设计中的某些细节问题，了解模具结构及工作原理；通过对PROGRAM的学习，可以建立较简单零件的零件库，从而有效的提高工作效率。
关键词：塑料模具；参数化；镶件；分型面

The Design of Injection Mold for the Heart Shaped
Abstract: Plastic industry is in the world grows now one of quickest industry classes, but casts the mold is development quick type, therefore, the research casts the mold to understand the plastic product the production process and improves the product quality to have the very big significance.This design introduced the injection takes shape the basic principle, specially single is divided the profile to inject the mold the structure and the principle of work, to cast the product to propose the basic principle of design; Introduced in detail the cold flow channel injection evil spirit mold pours the system, the temperature control system and goes against the system the design process, and has given the explanation to the mold intensity request; Finally introduced now in the world the most popular three dimensional CAD/CAM system standard software PRO/ENGNEER's PROGRAM module, and led the wrap to the guide pillar to carry on the parametrization design.    Through this design, may to cast the mold to have a preliminary understanding, notes in the design certain detail question, understands the mold structure and the principle of work; Through to the PROGRAM study, may establish the simple components the components storehouse, thus effective enhancement working efficiency.
Key word: The plastic mold;the parametrization; inlays;divides the profile

注塑件的设计
2.1  功能设计
    功能设计是要求塑件应具有满足使用目的功能,并达到一定的技术指标.该塑件是日用品,承受外力的几率不大,如冲击载荷,振动,摩擦等情况比较少;塑件的工作温度是室温,这使得在材料选择时对热变形温度,脆化温度,分解温度的要求降低;作为一种日用品,生产批量应该是大批大量生产,这样,就必须考虑生产成本和模具寿命,在材料的选择时要综合各种因素;此外,塑料都会老化,作为一种光学用品,还要考虑到材料的光氧化等问题.
2.2  材料选择
    通常,选择塑件的材料依据是它所处在的工作环境及使用性能的要求,以及原材料厂家提供的材料性能数据.对于常温工作状态下的结构件来说,要考虑的主要是材料的力学性能,如屈服应力,弹性模量,弯曲强度,表面硬度等.
