限位板冲压成形工艺与模具设计(含CAD零件图装配图)

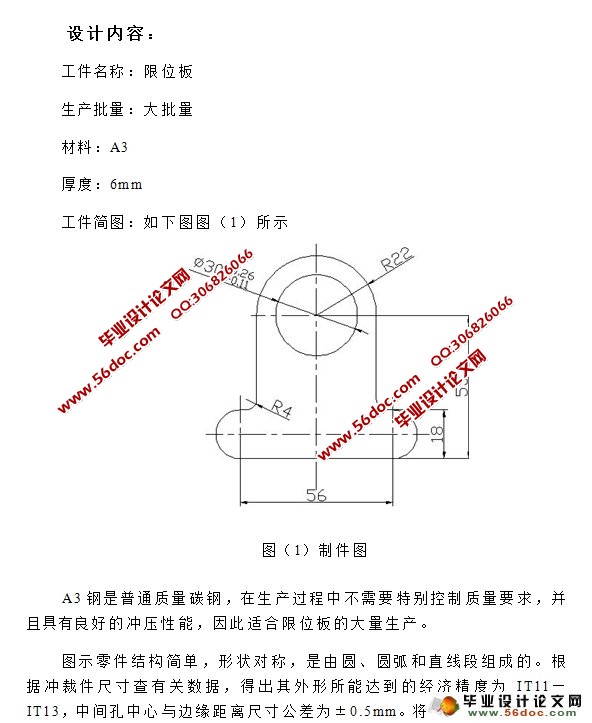

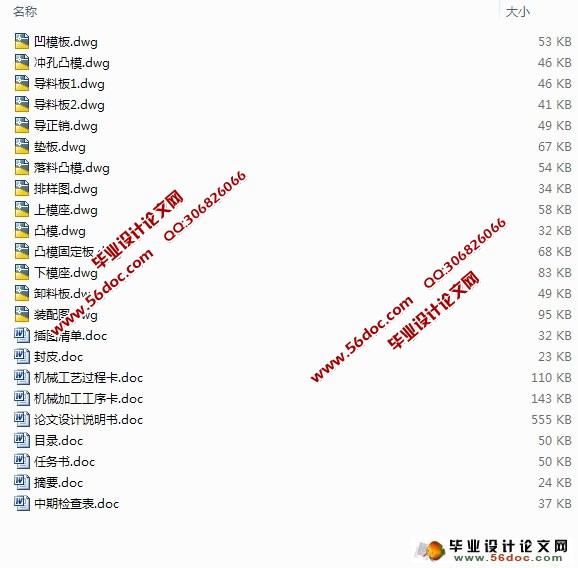

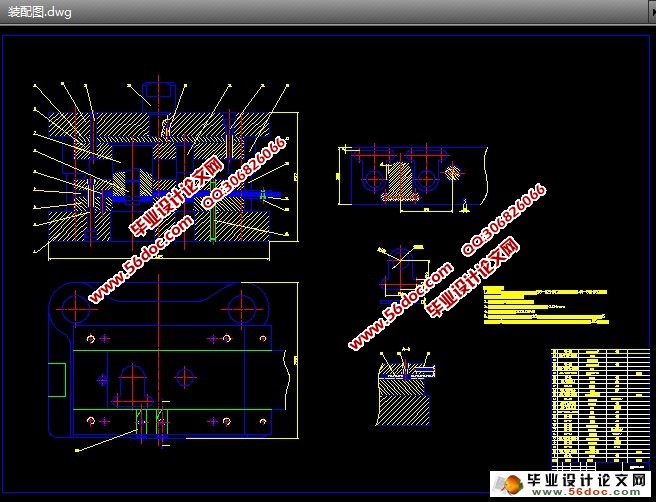

限位板冲压成形工艺与模具设计(含CAD零件图装配图)(任务书,中期检查表,论文说明书10000字,工序卡,工艺过程卡,CAD图14张)
摘  要：本设计题目为限位板冲裁模，体现了典型冲裁模的设计要求、内容及方向，有一定的设计意义。通过对该模具的设计，加强了设计者对冲裁模设计基础知识的理解和运用，为设计更复杂的冲裁模具做好了铺垫。
本设计运用冲裁工艺及模具设计的基础知识，首先分析了板材的性能要求，为选取模具的类型做好了准备；然后计算了冲裁件的冲裁力，便于选取压力机吨位及确定压力机型号；最后分析了冲裁件的特征，便于确定模具的设计参数、设计要点及卸件装置。
本设计采用了冲孔—落料级进模成形垫片。成形原理可划分为两个阶段：首先冲孔凸模与凹模共同作用先冲出四个 30mm的孔，而后利用第一步冲出的 30mm的孔做精确定位使外形凸模与凹模共同作用使工件落料成形。
关键词：限位板、  压力机、  级进模具、  冲孔、  落料

Stamping process and die design of limit plank
Abstract:This design topic hurtles to cut a mold for the limit plank, body now the typical model be blunt to cut design request, contents and direction of mold, there is certain design meaning.Pass the design to that molding tool, strengthenned a design to comprehension and usage which hurtles to cut the mold design foundation knowledge, for design more complicated of blunt cut a molding tool to have done cushion.
This design usage is blunt to cut the foundation knowledge of craft and molding tool design, the function which analyzed a plank material first request, have done preparation for the type which selects by examinations a molding tool;Then computed to hurtle to cut a piece of blunt cut dint, easy to selection pressure machine tonnage and assurance pressure model number;Finally analyzed blunt cut the characteristic of piece, easy to assurance molding tool of design parameter, design important point and unload a device.
This design adopted blunt bore-fall to anticipate class to enter a mold to take shape a mat slice.Take shape the principle can divide the line to two stages:Blunt bore convex mold rushes out 4 first with cave mold common function first  the bore with 30 mms, and then make use of square one to rush out of  the bore with 30 mms do an accurate fixed position to make the shape convex mold and cave mold common function to make a work piece to fall to anticipate to take shape.
Keyword:The limit plank, pressure machine, class enters a molding tool, hurtle bore and fall to anticipate


目录
1绪  论    1
1.1  国内模具的现状和发展趋势    1
1.1.1  国内模具的现状    1
1.1.2  国内模具的发展趋势    2
1.2  国外模具的现状和发展趋势    3
1.3  限位板落料级进模具设计与制造方面    4
1.3.1  限位板冲孔落料级进模具设计的设计思路    4
1.3.2  限位板模具设计的进度    4
2冲压件工艺分析    5
3 工艺方案的确定    7
3.1 方案的拟定    7
3.2 方案比较    7
3.3 方案选定    7
4 必要的工艺计算    8
4.1 排样设计    8
4.1.1 排样方案拟定    8
4.1.2 排样方案比较    8
4.1.3、方案选定    11
4.2 计算凸、凹模工作部分的尺寸    11
4.2.1 冲孔 凸、凹刃口尺寸的计算    11
4.2.2 外形落料凸、凹模刃口尺寸计算    12
4.3 冲压力的计算    13
4.3.1冲孔力、落料力的计算    13
4.3.2冲孔、落料时的推件力、卸料力计算    13
4.3.3 总的冲压力计算：    14
4.4 压力中心的计算    14
5 模具的总体设计    17
6 模具主要零部件的结构设计    19
6.1 凸模、凹模的结构设计    19
6.1.1冲孔凸模的结构设计。    19
6.1.2 落料凸模的结构设计    19
6.1.3 凹模板的设计    21
6.1.4 导正销的设计    21
6.1.5固定挡料销位置的确定    22
6.1.6 导料板的设计    23
6.1.7 卸料板的设计    23
6.1.8始用挡料销位置确定    23
6.2 模架的选择    24
6.3模具的闭合高度    24
7 冲压设备的选择    25
8 模具总装图的绘制    26
9 设计总结    27
致  谢    28
参考文献    29
