灭火器注塑模具设计(含CAD零件图装配图)
无需注册登录,支付后按照提示操作即可获取该资料.

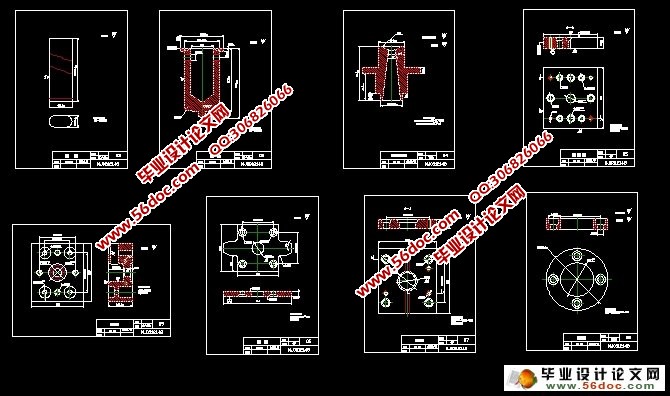

灭火器注塑模具设计(含CAD零件图装配图)(任务书,开题报告,中期检查表,论文说明书10000字,CAD图纸9张)

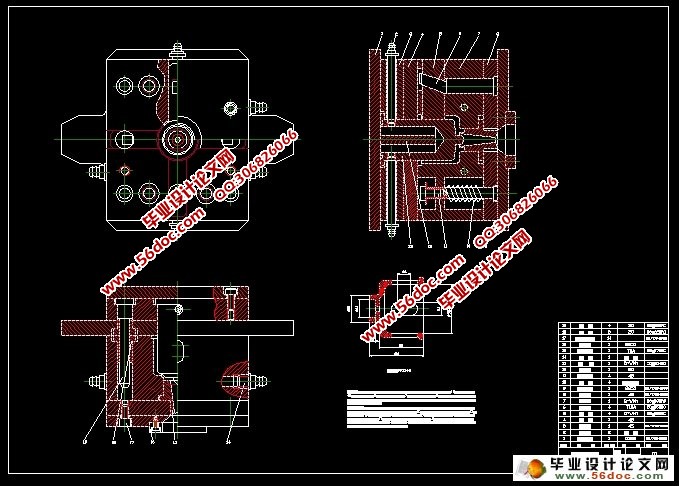

系统介绍了塑件的成形工艺及模具成型结构对塑件质量的影响分析，浇注系统的设计，模具成型部分和总装结构的设计。介绍了灭火器注塑模具设计时要注意的要点，并较多的考虑了模具结构的调整性、易更换性及模具成本。从控制制件尺寸精度出发，对灭火器注塑模的各主要尺寸进行了理论计算，以确定各工作零件的尺寸，从模具设计到零部件的加工工艺以及装配工艺等进行详细的阐述，并应用CAD进行各重要零件的设计。

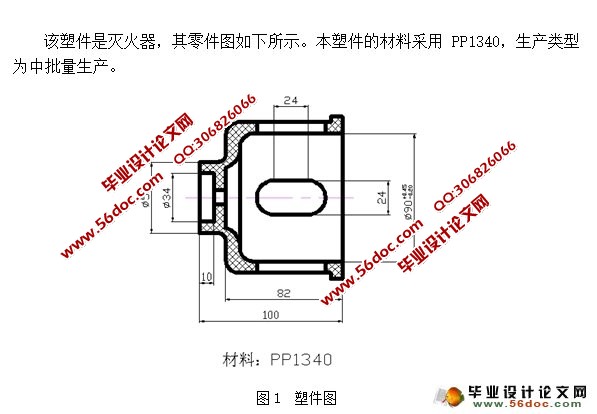

该塑件是灭火器，其零件图如下所示。本塑件的材料采用PP1340，生产类型为中批量生产。

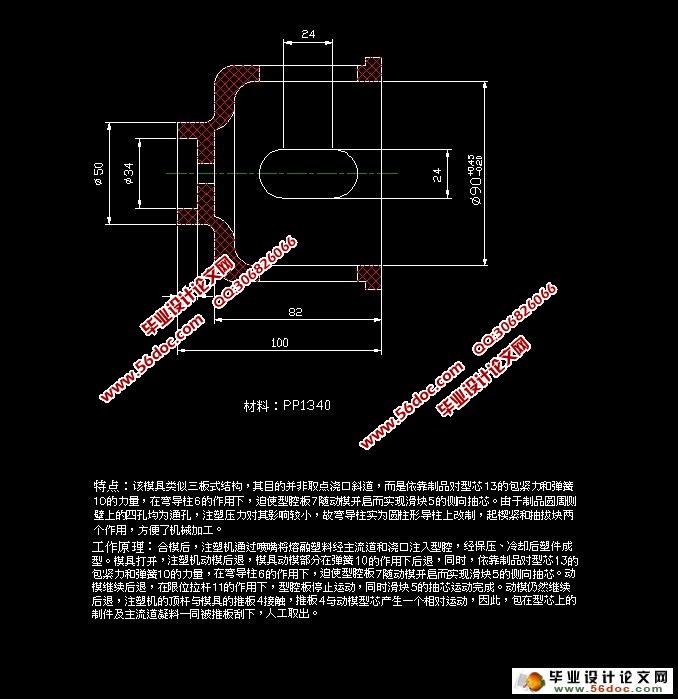

塑件的原材料分析
塑件的材料采用PP1340，属于热塑性塑料。从使用性能上看，该塑料具有刚性好、耐热性强、化学稳定性较好等优点，机械性能比聚乙烯好，是理想的绝缘材料；从成型性能上看，熔料的流动性较好，容易成型，成型性能较好。另外，该塑料在成型时易产生变形、缩孔等缺陷，成型温度低时，方向性明显，易产生内应力。因此，在成型时应注意控制成型温度，冷却速度不宜过快。
