支架弯曲模及冲裁模设计(含CAD零件装配图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

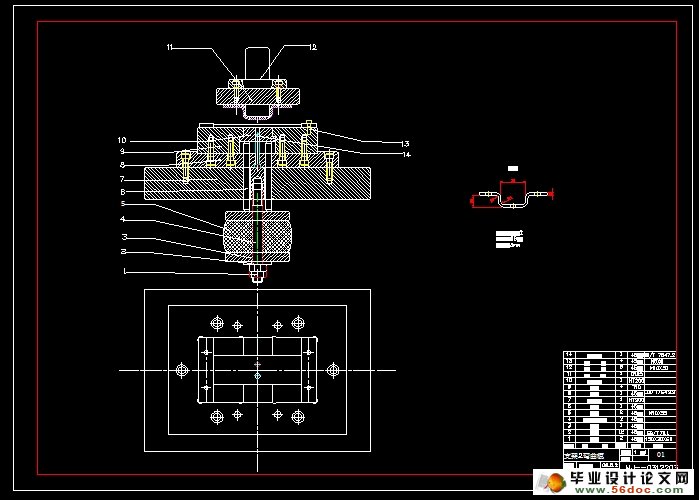

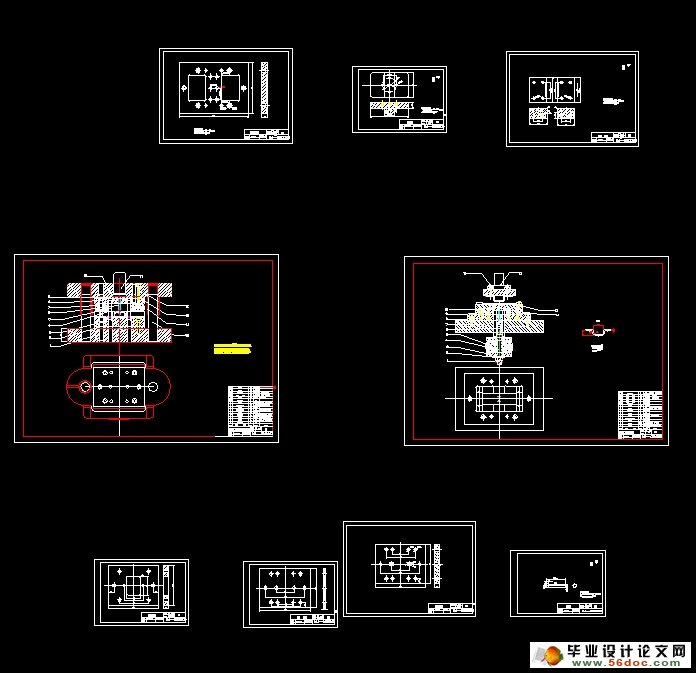

支架弯曲模及冲裁模设计(含CAD零件装配图)(任务书,开题报告,中期检查表,论文说明书11600字,CAD图纸9张)

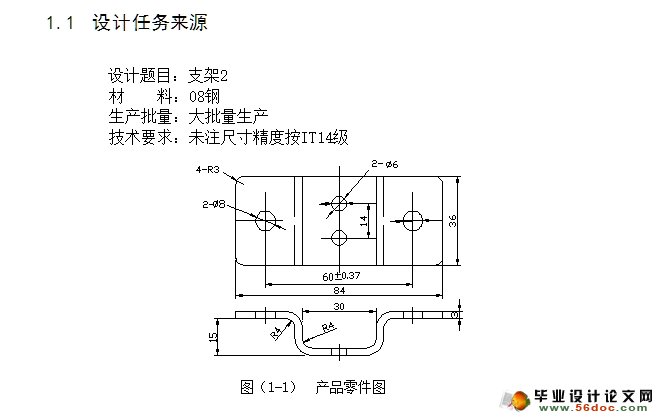

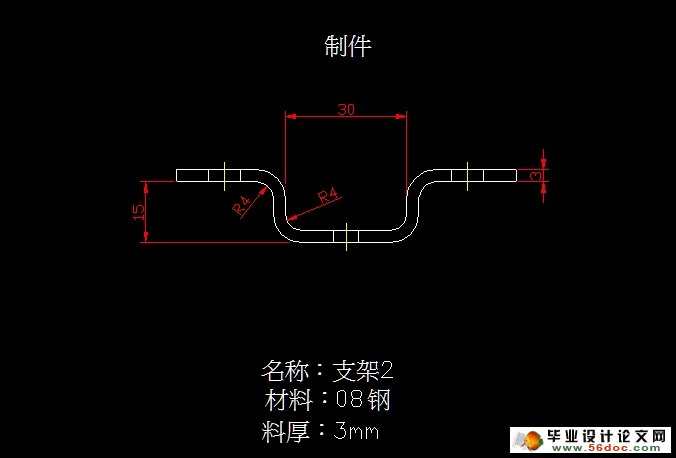

零件为带孔的四直角反弯曲对称件,尺寸要求精度不高冲压难点在于四角弯曲回弹较大,使制件变形,但是通过模具措施可以控制。弯曲件的精度,由于零件图上对这方面都没有确定,这样的制件可以设精度为IT14级,这样精度一般的制造精度都可以满足要求。
工件的最小弯曲半径为1.3t=3.9mm,该件可以满足弯曲的最小半径的要求。工件形状是完全对称的,对于弯曲来说是比较容易达到的,因为最小弯曲半径小于各个部分的尺寸圆角的尺寸,也容易弯曲得到。还有08钢的弯曲性能优良。
