摩托车灯罩模具设计(含CAD零件装配图,工序卡)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

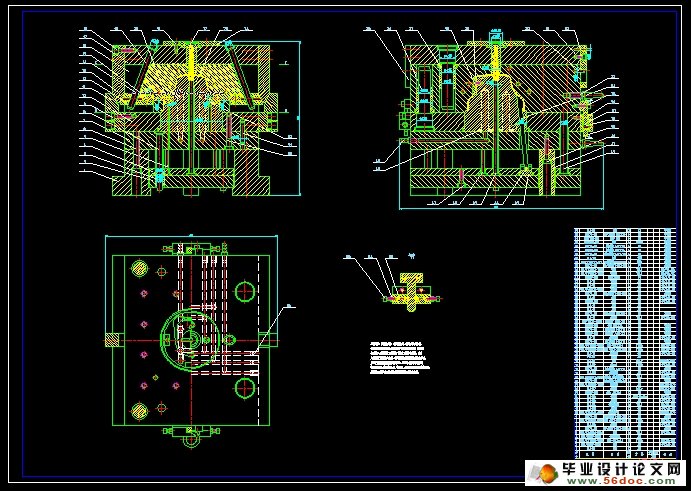

摩托车灯罩模具设计(含CAD零件装配图,工序卡)(任务书,开题报告,中期检查表,论文说明书15000字,CAD图纸6张,工序卡)
本文介绍了摩托车灯罩模具设计过程。本设计对塑件在模具中的位置和分型面位置、选择浇注系统与排气系统、成型零件的结构、合模导向机构、推出机构、侧向分型与抽芯机构、温度调节系统的设计方案做了充分的论证,并优化选取最合理的设计方案。对于塑件的侧孔处理,采取了斜导柱侧抽芯脱模,带有脱模斜度的孔,则利用塑件的脱模斜度替代侧抽芯,简化了模具结构。通过对型芯支承板和型腔板的计算,保证了模具的正常使用,优化了模具的结构设计,使得模具结构紧凑。

塑件结构分析
由塑件零件图可见,在塑件的左右两边各有一个小孔,正前方有一个大孔,顶部亦有一通孔,而内侧则有一个挂勾。在大孔的一面有一个脱模斜度,塑件的内表面粗糙度要求比较底,而外表面则要求有比较高的光泽度,因此要对型腔表面进行抛光。

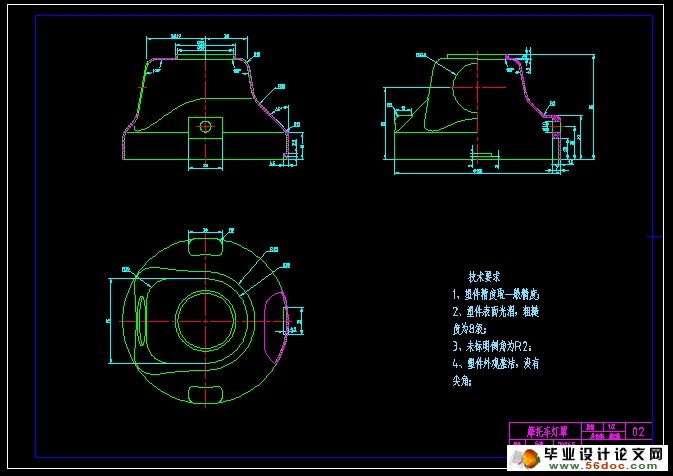

塑件零件图技术要求分析
由塑件零件图中的技术要求可见,此零件材料为聚丙烯,批量生产,塑件精度为5级,各配合尺寸精度要求一般,所以制造的模具精度取一般精度就已经满足要求。因为塑件是批量生产,所以型腔板和型芯的硬度、耐磨性能要求比较高。



摩托车灯罩模具设计(含CAD零件装配图,工序卡)
摩托车灯罩模具设计(含CAD零件装配图,工序卡)
摩托车灯罩模具设计(含CAD零件装配图,工序卡)
